丰田海拉克斯皮卡货厢钣金总成结构

　　这套三维结构围绕中型皮卡后货厢的完整钣金承载体系搭建，覆盖货厢外板、轮拱曲面、内侧加强腔、后围安装边与底板搭接区域，是整车白车身后端最核心的外露承载部件。从整车总装工位的实际排布来看，货厢总成通过底板下方多组纵梁安装点与车架大梁柔性连接，既要承担日常载货的均布载荷，又要在非铺装路面扭转工况下吸收车架形变，避免钣金接缝出现应力开裂。

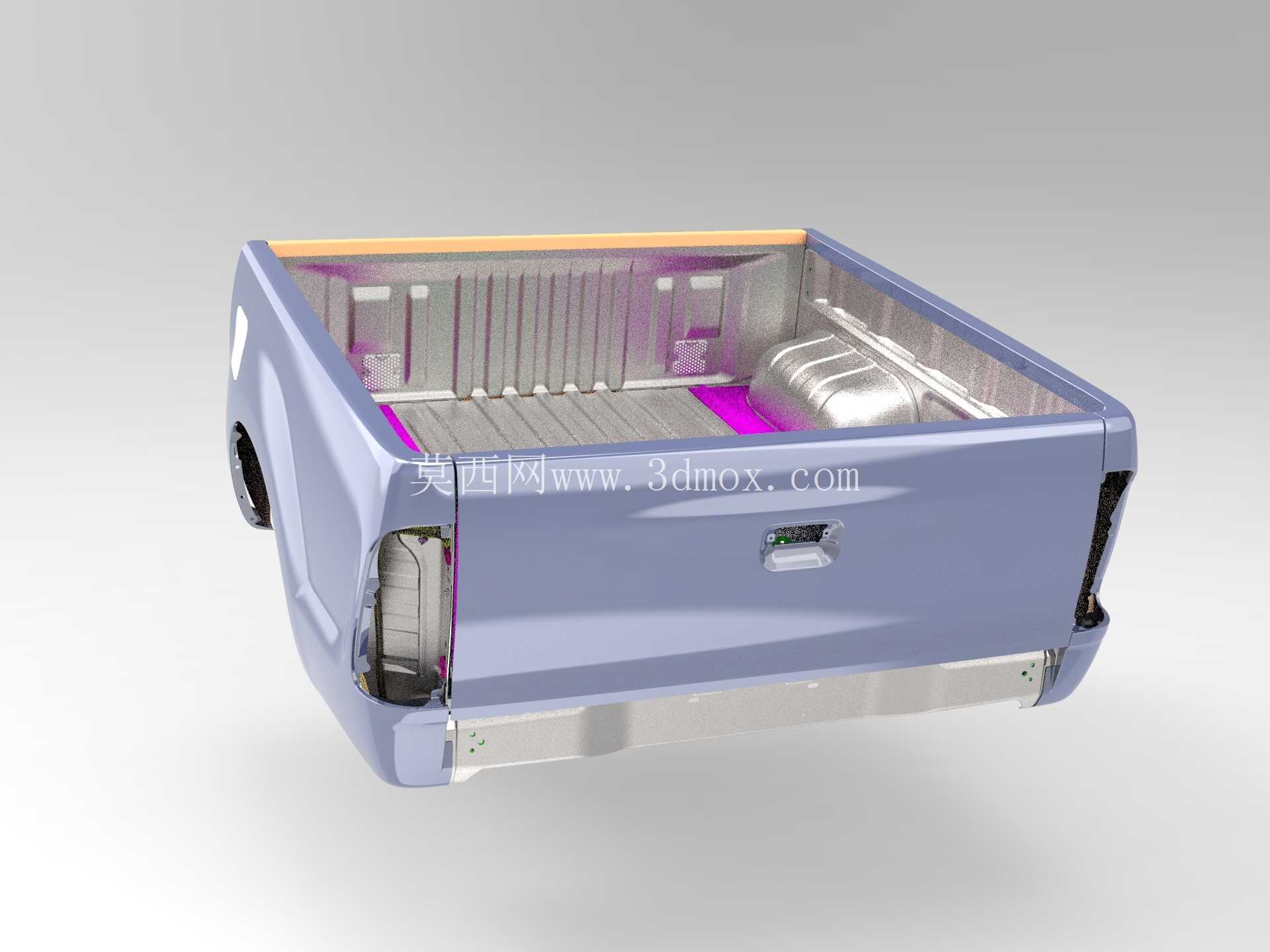

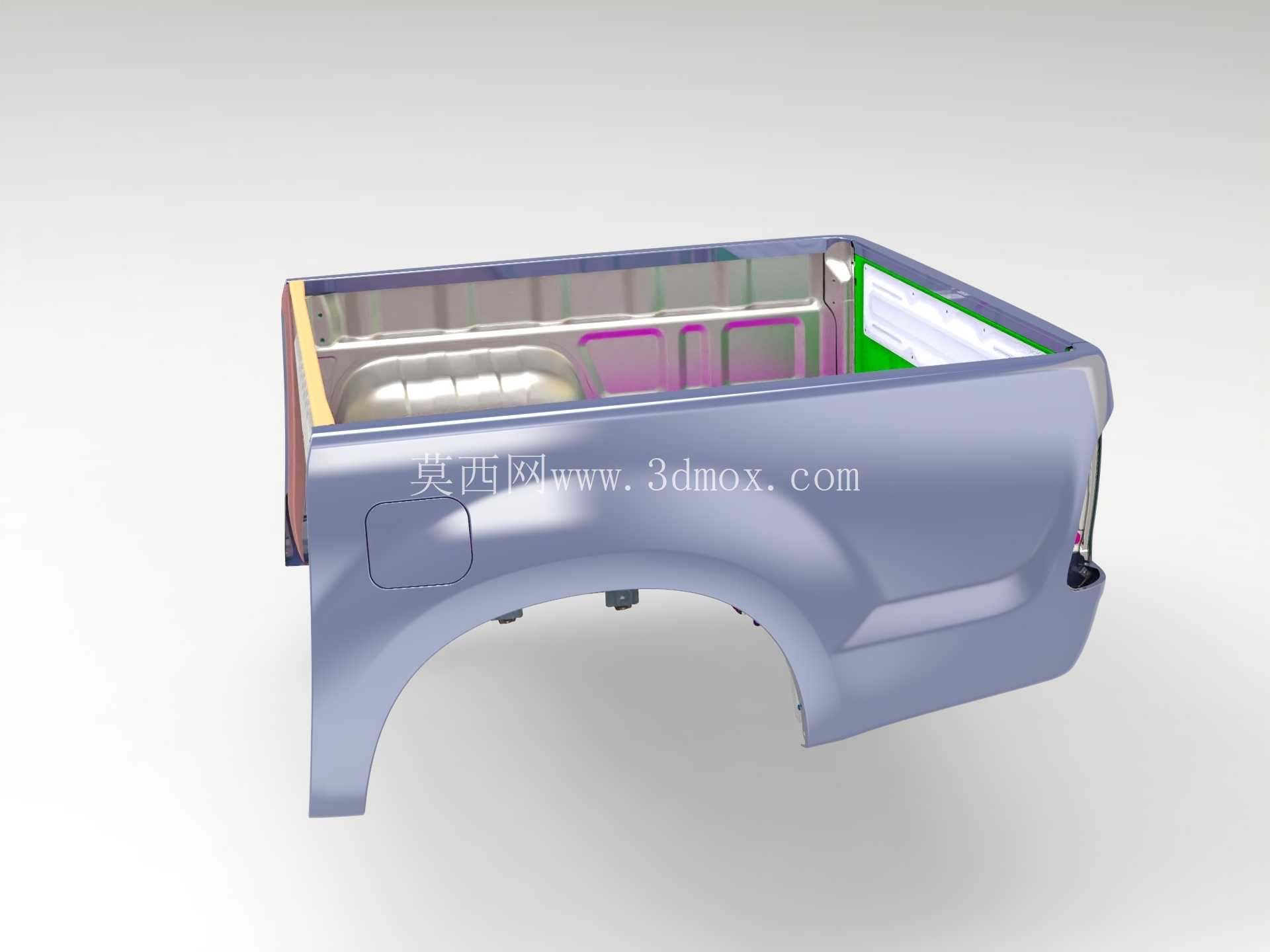

　　轮拱区域的曲面造型并非单纯为外观服务，外板冲压深度随轮胎跳动包络同步校核，预留出满载悬架压缩、轮胎带泥雪偏转时的安全间隙，轮拱内侧翻边直接衔接货厢内衬与挡泥板安装位，多层板件在轮眉根部形成封闭腔体，既提升侧碰时的后端抗侵入能力，也为后组合灯、燃油箱加注口盖板提供刚性安装基准。货厢内侧可见的多色分区曲面，对应不同厚度的冲压板材与加强板分区：侧壁上段采用较薄的外覆盖件保证曲面平整度，底板下方与车架连接的承载区则加厚板材并增设冲压加强筋，空载时控制整车后端重量，满载时把货物重量均匀传递到车架支点。

　　设计阶段先锁定货厢的安装边界：底板预留的安装孔位间距完全匹配量产皮卡车架的横梁分布，后围下沿的搭接边对齐后保险杠安装支架，前端立边与驾驶室后围之间留出规定的隔振间隙，避免整车行驶过程中两个本体发生磕碰干涉。货厢上沿的滚边结构兼顾绳索挂钩、货厢盖改装件的固定需求，内侧预埋的安装螺母点位兼容防滚架、货厢宝、侧边储物箱等常用改装部件，不需要后期在钣金面上额外打孔破坏防腐层。

　　从冲压工艺角度看，货厢外板属于大尺寸深拉伸覆盖件，数模里所有曲面过渡圆角都按冲压脱模方向做了校验，轮拱周边的反拉延特征提前规避成型起皱风险，内板加强件的焊接边预留出焊枪操作空间，总成焊装时可以通过工装夹具一次定位外板、内板、底板各层构件，点焊路径沿腔体边缘连续布置，既保证连接强度，也不会在外露表面留下焊接变形痕迹。燃油加注口的集成布置在货厢侧外板上，口部周围的双层板结构既密封燃油管穿行通道，也能在轻微侧面剐蹭时保护加注管路不受损伤。

　　这套结构同时兼顾货运实用属性与整车碰撞安全要求：货厢前挡板内侧的凸起特征用于固定货物限位锚点，急刹时阻挡货物冲撞驾驶室；后立柱的封闭腔体延伸至尾灯安装位，追尾工况下可配合车架后段吸能结构分散冲击力；钣金搭接的所有缝隙都预留密封胶涂布空间，整车下线后经电泳、喷涂工序形成完整防腐层，适配户外长期载货、雨雪天气行驶的使用场景。数模完整还原各板件的配合关系，可直接用于焊装工装设计、改装件开发、整车装配干涉校验等工程环节。
