SIKA工业流体处理装置布局结构

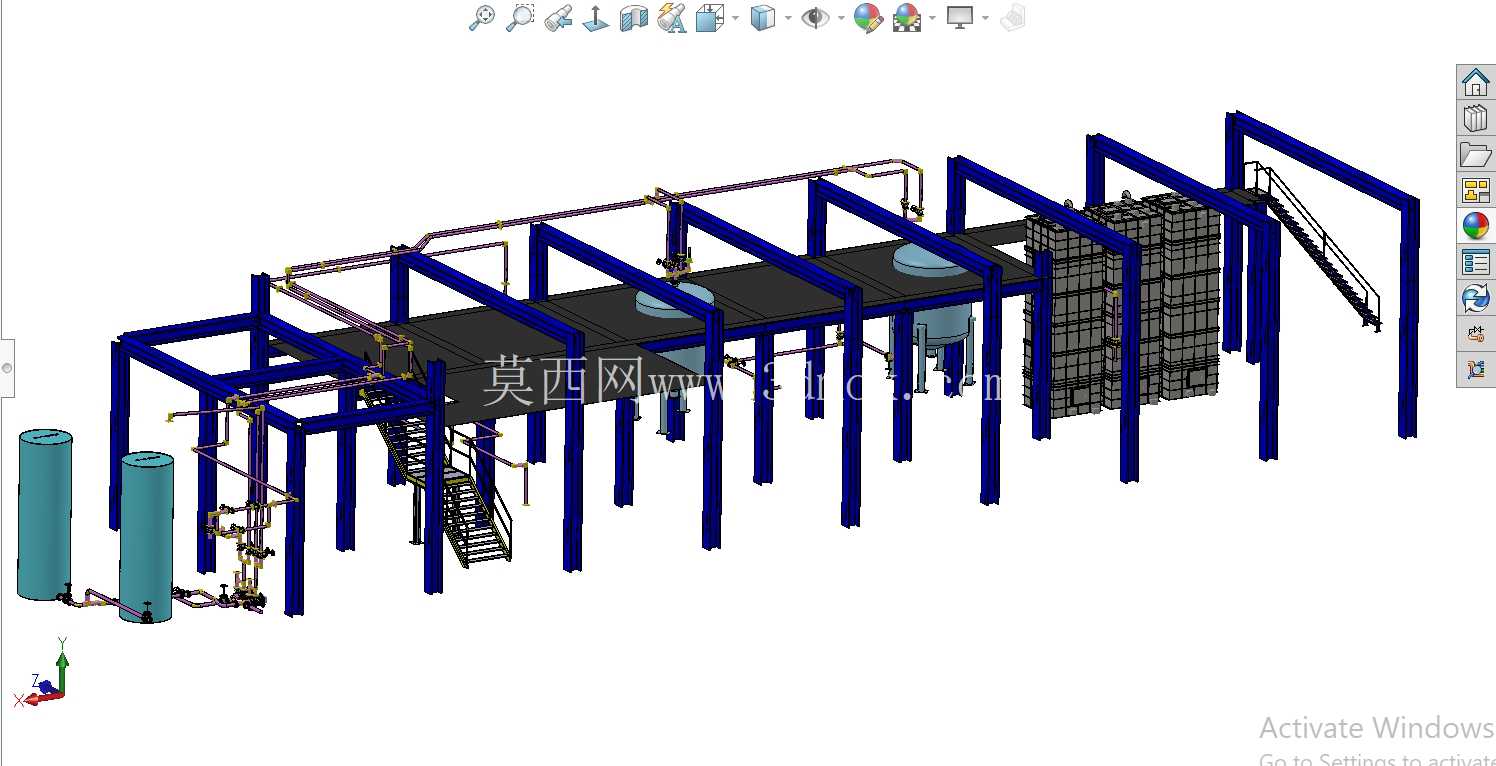

　　这套三维结构围绕工业现场的流体处理与介质输送需求展开，整体采用多层钢结构平台承载工艺设备，适合在化工辅助工段、水处理单元、配料车间或试验型生产装置中进行布置参考。模型不是单一零件，而是把立柱、横梁、操作平台、楼梯、护栏、罐体、管路、阀件以及端部过滤或承压容器组合成完整装置，能够直观反映设备之间的空间关系、检修通道和管线走向。

　　从实际用途看，装置左侧的立式筒体可承担缓冲、气液分离、稳压或前置过滤等功能；平台上方的圆形设备与下部锥底容器相连，适合布置储料、反应、沉淀、换热或计量类单元；右侧密集框格结构可表示换热模块、膜处理组件、填料单元或集成式处理柜。介质经管线进入系统后，通过不同高度的支管、弯头和阀组完成分配、导流、旁通与切断，最终在各工艺单元之间循环或输出。现场人员可通过端部楼梯进入二层平台，对高位阀门、仪表接口和设备顶盖进行操作；平台下方保留了罐体吊装、管道维护和人员通行的空间。

　　结构设计上，蓝色框架以规则柱网形成主要承载体系，立柱沿装置长度方向分跨布置，横梁承托铺板和设备荷载。平台宽度并非均匀不变，而是在设备集中区域增加侧向框架，在楼梯位置形成开口，并通过斜撑和护栏提高整体稳定性。这样的处理方式兼顾了两个方面：一是让重型设备的支腿能够落在梁格附近，避免铺板直接承受集中载荷；二是让管道可以沿梁下或柱侧敷设，减少与通行区域的干涉。护栏在平台外侧连续设置，楼梯踏步、斜梁和扶手均按现场检修通道表达，端部转折处预留了人员上下和物料搬运的安全边界。

　　管线布置是该装置的重点。主干管沿平台下方和立柱之间延伸，支管向上接入高位设备，向下连接立式筒体与锥底容器。弯头、三通、法兰和阀件的位置没有采用随意拉线，而是依据设备接口高度、操作可达性和管道坡度进行组织。靠近立柱的管段便于设置管架，水平管段与平台梁保持合理间距，避免后期保温、检修和拆卸时空间不足。对于需要频繁操作的阀件，模型将其布置在平台边缘或楼梯附近；对于仅在维护时使用的切断点，则放在设备接口附近，使操作频率与安装位置相匹配。

　　外形边界方面，装置呈长条形布置，长度方向由多跨框架连续构成，宽度方向包含主平台、侧挂楼梯、端部筒体和右侧模块区。二层平台高度需要满足下方罐体吊装与人员站立检修，立柱下端应落在设备基础或预埋钢板上，不能简单按地面接触处理。左侧筒体与主体框架之间留有管道热膨胀和法兰拆装距离；右侧模块外轮廓较规整，适合与厂房柱列或管廊对齐。若进入施工图阶段，还需根据设备满载重量复核柱脚荷载、平台活载、楼梯宽度、护栏高度以及管道支吊架间距，并核对阀门操作面、仪表读数面和吊装通道是否被结构梁遮挡。

　　建模思路强调装配关系而非外观堆砌。框架采用型材截面逻辑搭建，设备按外形和接口尺寸占位，管路依据中心线连续生成，楼梯与护栏随平台开口同步调整。这样在方案评审时，可以直接检查人员流线、设备排布、管道碰撞和维护空间；在详细设计阶段，也能够把平台钢结构、设备基础条件和管廊接口进一步拆分为专业图纸。对于从事工厂布局、工艺装备和管道设计的人员来说，该模型的价值在于呈现了一个可落地的工业装置空间组织方式：设备集中在钢平台上，管线沿结构有序敷设，检修通道围绕高频率操作点设置，整体既满足工艺流程，又兼顾制造、安装和后期维护。
