露天矿用轮式铲装工程车

　　该轮式铲装设备主要面向露天矿山剥离、砂石料场倒运、建筑工地散料归集与短距离转运场景，在采矿作业中可完成矿岩碎料铲取、料堆归拢、自卸车对位装载，在市政与房建工地则承担砂石、渣土、建筑垃圾的清理转运，也可配合平地作业完成场地粗平整、物料推拢工序。设备采用四轮铰接式行走布局，搭配大花纹越野工程轮胎，胎面深齿结构可在碎石、泥泞、松散砂土场地提供足够抓地力，轮辋采用重载型钢材质，承受铲装偏载与颠簸冲击时不易变形。

　　前端工作装置为反转六连杆铲斗机构，动臂举升、铲斗收翻均由液压油缸驱动，铲斗斗齿采用耐磨合金排布，斗刃做加厚处理，插入料堆时可减少切削阻力，满斗率高；动臂在最高举升位置可满足常规自卸车货箱高度的卸料对位需求，收斗角与卸料角设计兼顾物料留存与快速卸净，避免黏性砂土残留斗内。整机采用开放式顶棚驾驶室，无封闭车门结构，在热带、高温露天作业场景下通风性优异，驾驶员视野可直接覆盖铲斗刃口与前轮轮边，对位铲料、避让场地障碍物时盲区更小；驾驶室内配置转向盘、悬浮式座椅、工作装置操纵杆，仪表与控制按键按操作频次排布在右手侧可达区域，长时间作业操作疲劳度更低。

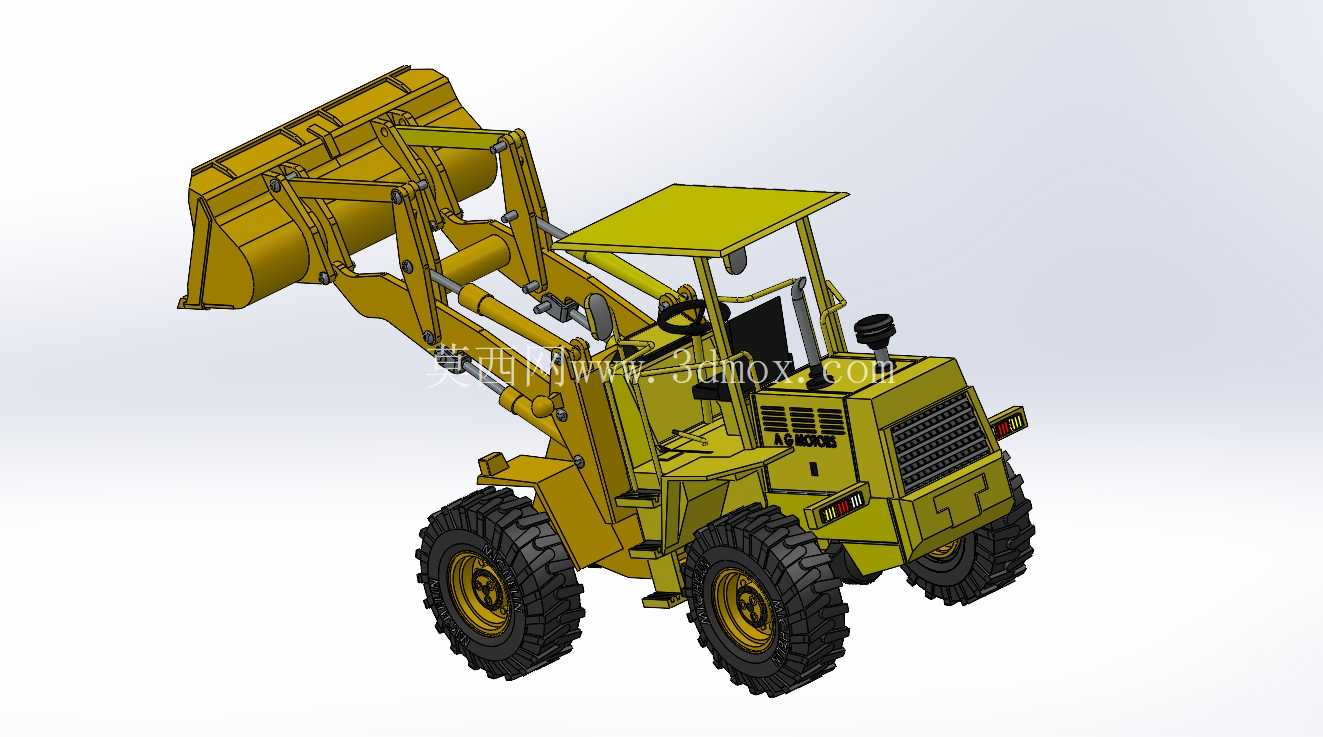

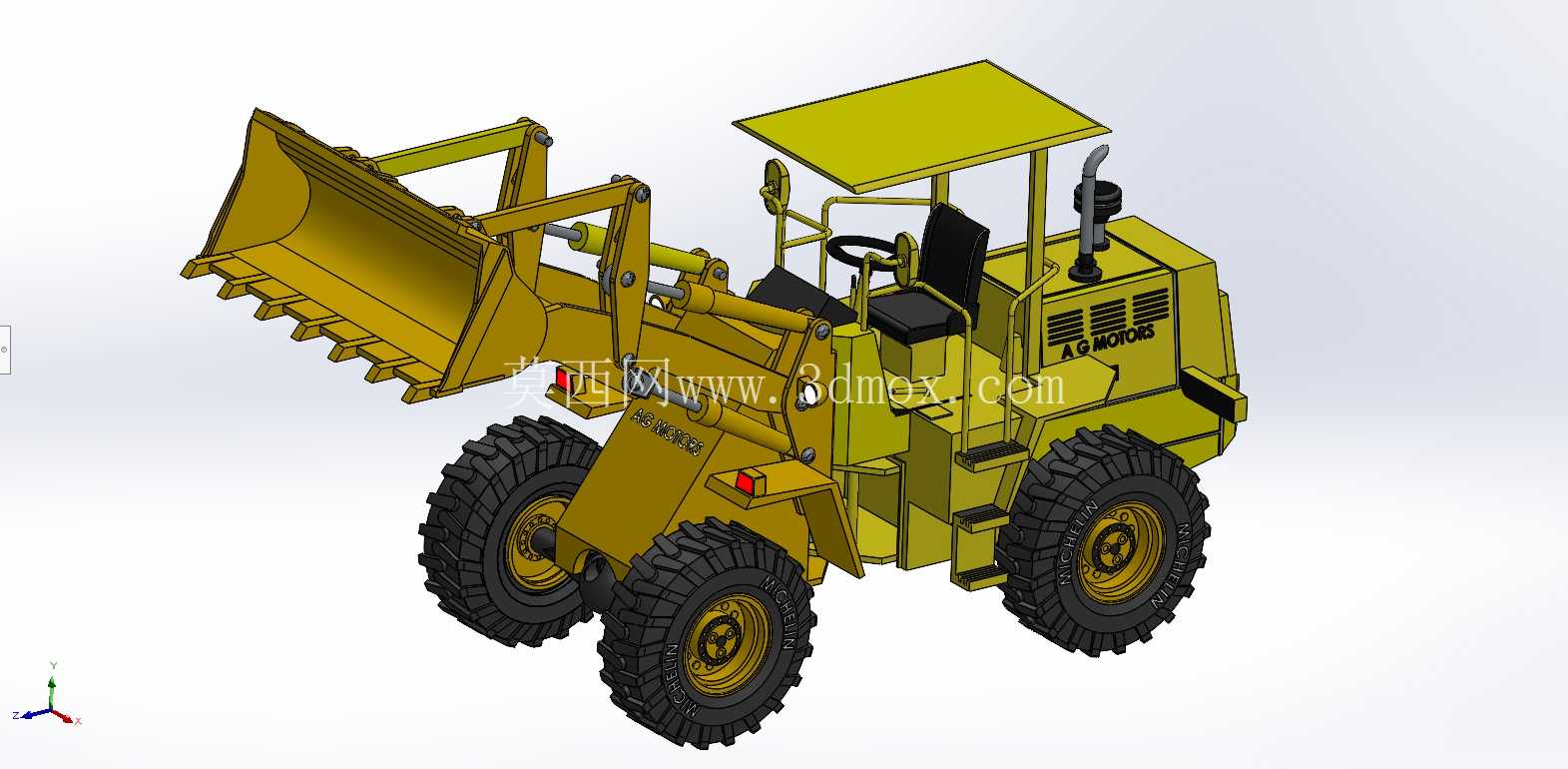

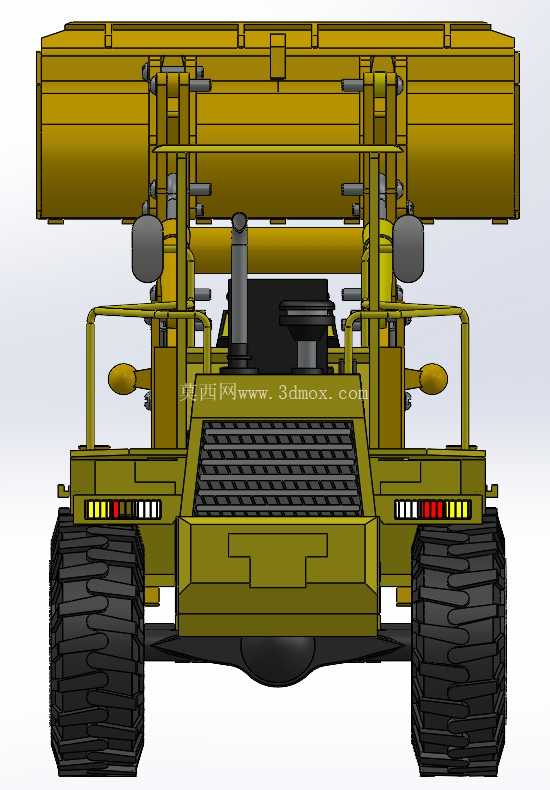

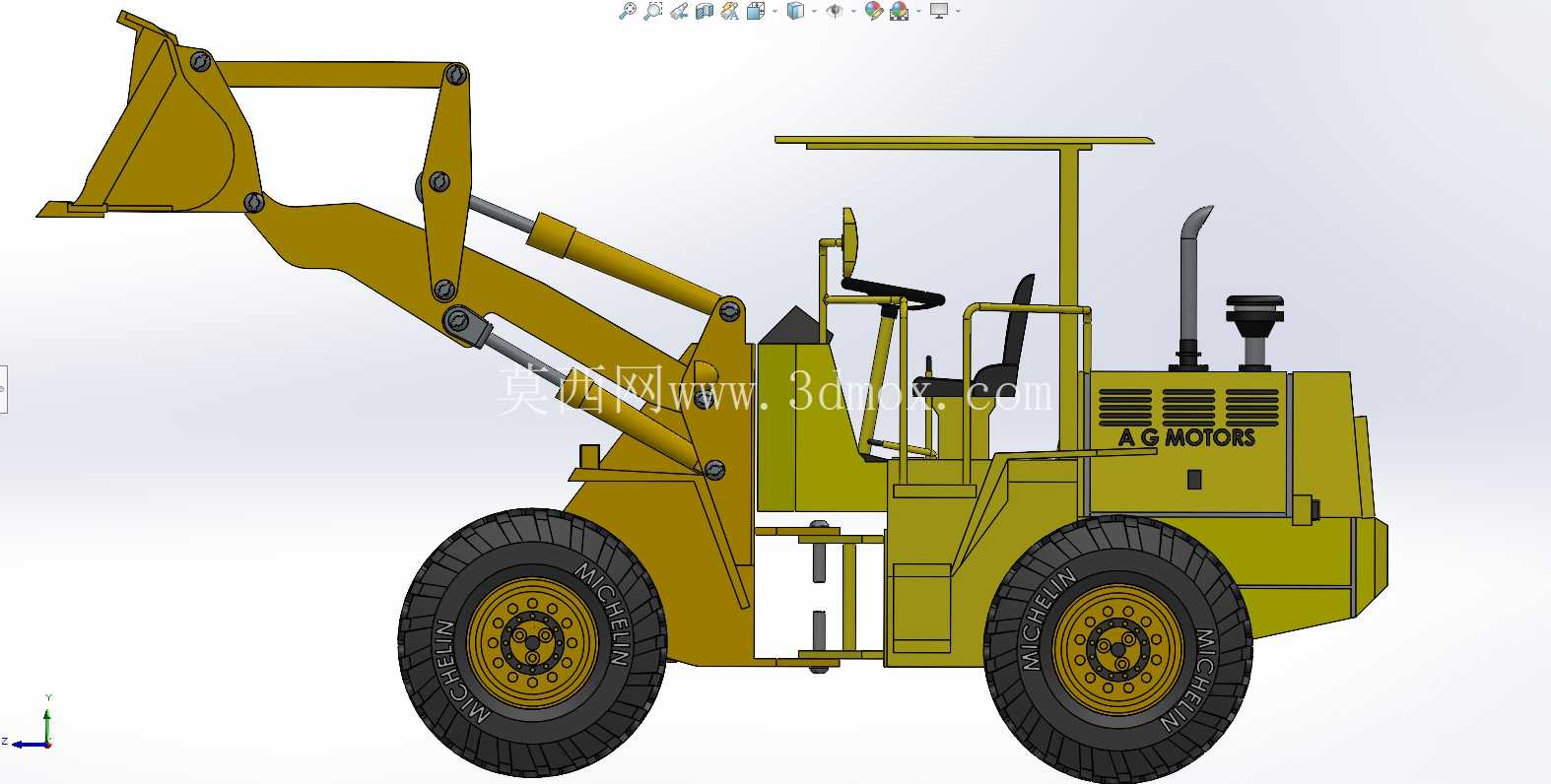

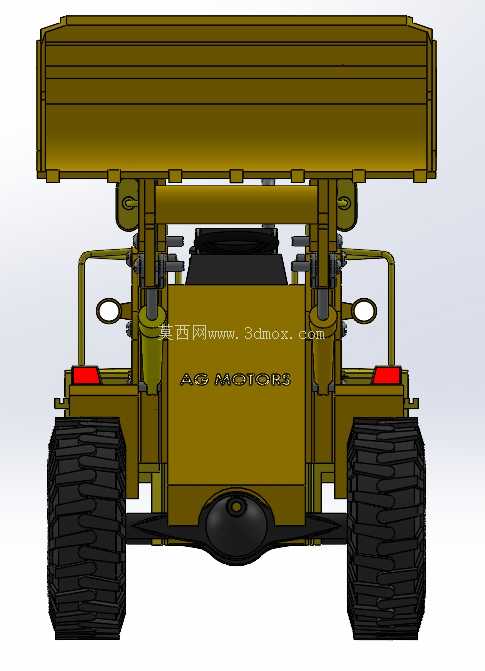

　　车身后部布置动力总成与散热系统，发动机舱侧面开设通风格栅，配重区域后置以平衡前端铲装重载，整车倾翻载荷与掘起力匹配协调，铲取硬实料堆时前轮不易翘曲。排气尾管高位引出，避免扬尘堵塞与涉水进水，车身覆盖件采用折弯钢板焊接，检修口预留充足空间，日常更换滤芯、检查液压管路无需大面积拆解护罩。建模过程中按实车装配关系拆分零件层级：轮胎与轮辋独立装配，动臂、摇臂、连杆之间的铰接销轴同轴约束，液压油缸按缸筒、活塞杆分段建模并保留伸缩行程边界，铲斗斗齿与斗体做装配区分，驾驶室顶棚、座椅、方向盘、排气筒、车身标识均按实物比例还原。

　　尺寸边界方面，整机总长含铲斗落地状态约为六米级，总宽控制在两米二以内，适配狭窄矿场便道与工地临时道路通行，整车高度在顶棚落下状态低于三米，满足常规平板拖车运输的限高要求；转向铰接点位于前后车架中间，转向角可达左右三十五度以上，最小转弯半径适配小型料场作业，无需频繁倒车调整对位。液压管路沿动臂内侧走线，避开铲斗切削飞溅区域，油缸铰接点位置经过力臂优化，举升过程中推力输出平稳，无运动干涉。前后轮距与轴距匹配重载稳定性，铲斗偏载铲取时车架扭转应力分布均匀，后配重重量与前端额定载重量对应，运输状态下铲斗可收至贴近车架位置，降低整车运输长度。该模型可直接用于工程机械结构教学、铲装机构运动仿真、作业场景布局规划、设备选型演示以及新机型改型设计参考，各运动副保留装配约束关系，可模拟动臂举升、铲斗翻转、整车转向的完整动作逻辑。
