10x16规格不锈钢蜗杆式金属喉箍

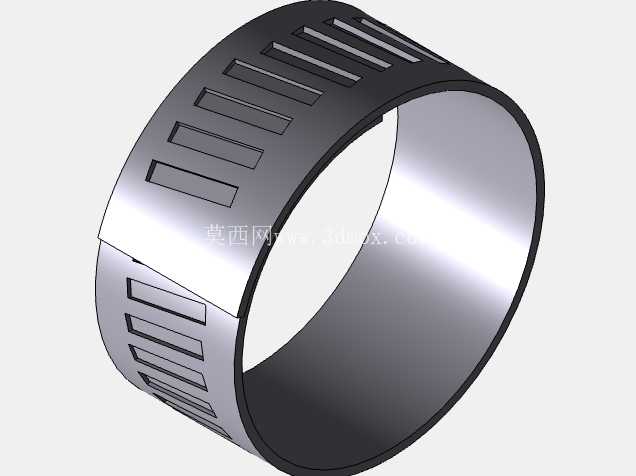

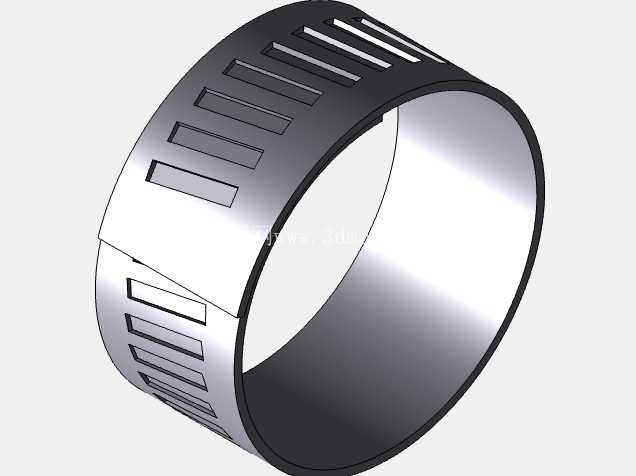

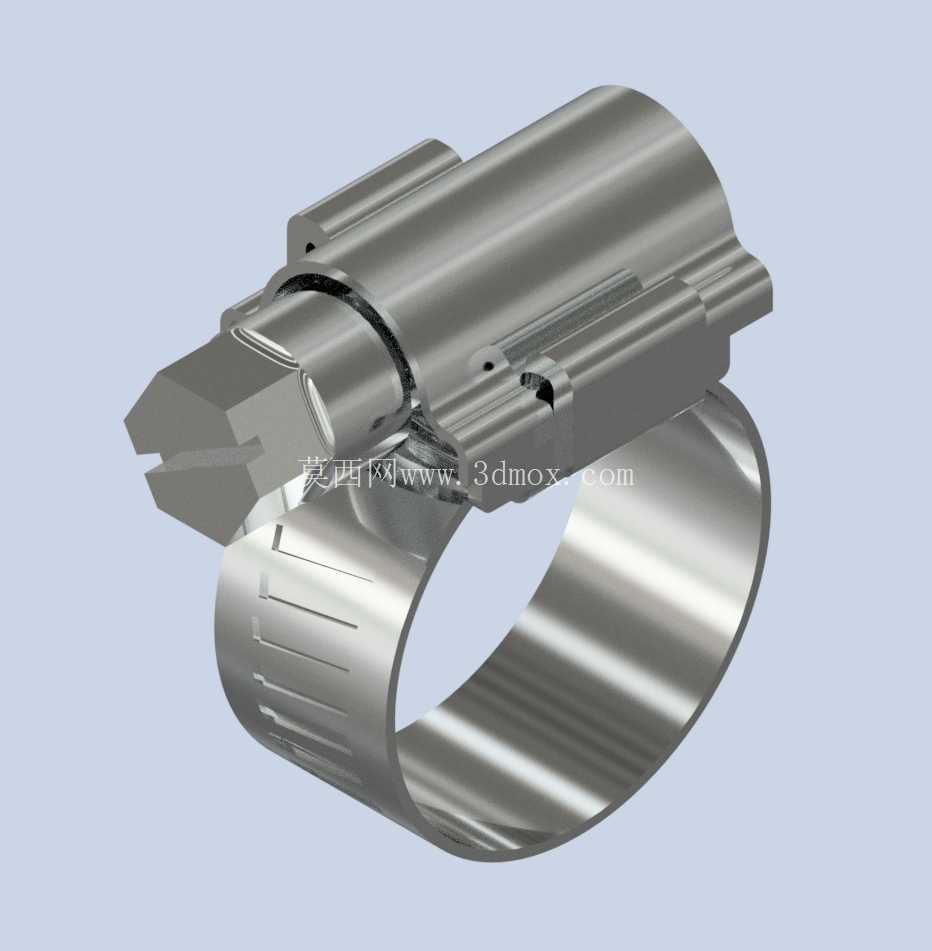

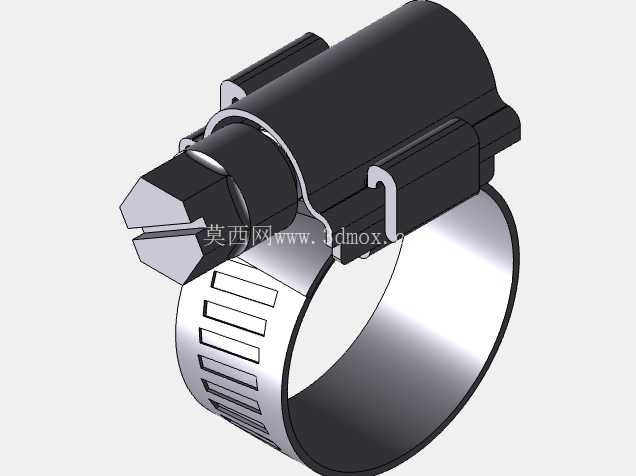

　　在流体管路装配、小型气动回路、实验台架搭建以及低压输水输油场景里，管径在10毫米到16毫米区间的软管对接十分常见，这类细径管路既不能靠硬管螺纹直接锁死，也无法承受大规格卡箍的过度挤压，蜗杆式金属喉箍正是针对这一装配区间开发的紧固零件。这套三维结构完整还原了喉箍从钢带卷环、蜗杆锁头到紧固端头的全部细节，钢带采用薄型不锈钢带冲压成型，环体内侧排布连续冲压出的横向齿槽，齿槽与蜗杆头部的螺旋齿直接啮合，转动蜗杆时即可带动钢带首尾收束，让环形抱箍均匀抱紧软管外壁。

　　从实际装配边界来看，该喉箍的适配管径覆盖10mm至16mm，松开状态下环体内径略大于16mm，方便套入外径偏大的橡胶管、PVC软管或者硅胶管；完全收紧后最小环径可收缩至10mm左右，不会出现细管锁不紧、钢带余段过长翘起的问题。钢带宽度控制在窄幅尺寸，整体抱合压强集中在软管接头的搭接区域，既可以把软管牢牢压在内部硬接插头上，防止带压介质从接缝处渗漏，也不会因为箍带过宽压伤薄壁软管、造成管路通径被挤压变形。

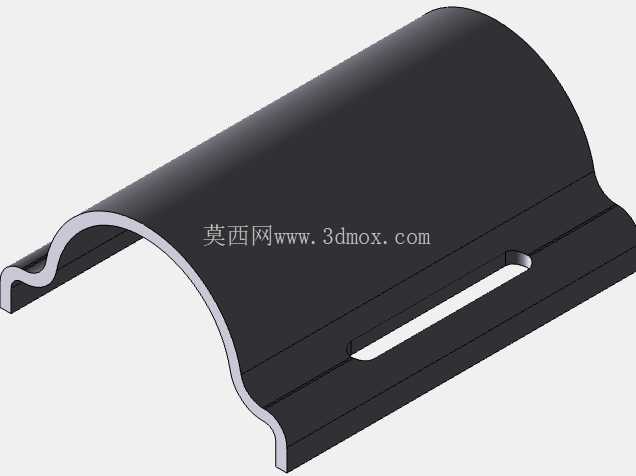

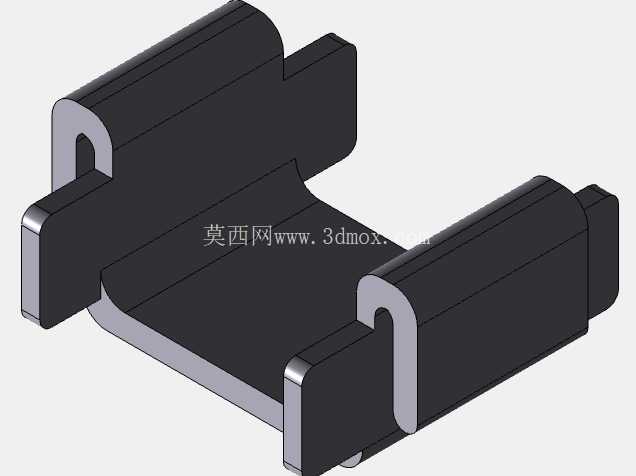

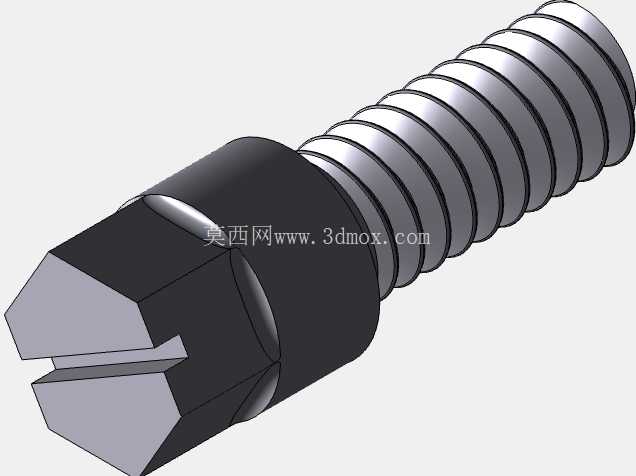

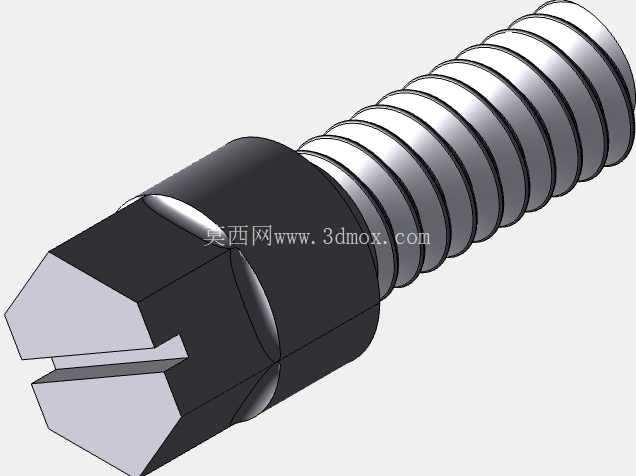

　　结构设计上，锁头部分采用一体式冲压金属壳体，蜗杆轴横穿壳体两侧的定位孔，轴端开出适配螺丝刀的一字槽，现场装配时只用普通一字螺丝刀即可完成松紧操作，不需要专用卡钳或者气动工装，在设备售后维护、野外管路抢修、小批量样机试制场景下操作效率很高。锁头壳体与钢带末端通过冲压铆接固定，钢带自由端穿过锁头内腔后，齿面正对蜗杆螺旋齿，啮合过程中每转动蜗杆一圈，环体周长仅收缩很小的距离，微调精度很高，操作人员可以根据软管壁厚、接头公差逐步调整抱紧力，避免一次锁紧过度切穿软质管壁。

　　建模过程中对钢带的弯折弧度做了写实还原：环体并非理想正圆，而是保留了薄钢带卷绕后的自然圆柱形态，钢带表面的冲压齿痕、锁头外壳的接缝、蜗杆端头的槽口都做了实体特征，没有用贴图代替结构。在整机管路布局阶段，工程师可以直接把该喉箍装配到软管与硬接头的配合位置，校核锁头端头的旋转空间：螺丝刀插拔、转动所需的侧向间隙在三维环境中可直接测量，避免出现喉箍贴邻其他机架钣金、工具无法伸入锁紧的装配干涉问题。

　　这类紧固件在小型净水设备、台式气动工具、实验室分析仪器、车用低压燃油回路、家居水暖接驳中都有大量应用，相比钢丝喉箍，它的接触面积更大，抱紧力分布更均匀，长期受管路振动、温度循环影响时也不容易松脱；相比塑料扎带，它可以反复松紧拆卸，设备检修时无需破坏零件，重新复位后仍能保持可靠的密封压紧力。环体开口处的钢带端头做了平顺收边，没有尖锐毛刺，套入软管过程中不会刮伤橡胶外壁，装配后外露的钢带末端贴附在环体外侧，不会剐蹭周边线束或者操作人员手部。针对10-16mm这个常用小管径区间做结构定型，也让选型人员无需在多档重叠规格里反复比对，匹配常规三分软管、小型气动PU管、仪器排水软管时都能直接选用，三维数模完整保留了各零件的装配间隙与运动关系，工程师做运动校核、工装夹具设计、装配指导书输出时都可以直接调取结构参考。
