ArduinoMEGA扩展GPIO转接板结构设计

　　在嵌入式开发、小型自动化控制装置搭建、教学实验平台组装的场景里，开发板与外围电路的连接可靠性一直是影响项目调试效率、运行稳定性的核心因素，很多开发者都遇到过杜邦线松脱、接线错位、引脚接触不良导致的信号传输异常问题，轻则需要反复排查接线浪费调试时间，重则可能因为信号错接损坏开发板或外围元器件。这款针对Arduino MEGA开发板设计的GPIO转接结构，就是为解决这类实际工程痛点开发的配套结构件，它的核心作用是将开发板上密集排布的排针引脚，通过PCB走线引出到板体边缘的接线位，让每一个GPIO引脚、电源引脚、通信引脚都能对应到清晰标识的独立接线点，不需要再对着开发板丝印反复核对引脚序号，大幅降低接线出错的概率。

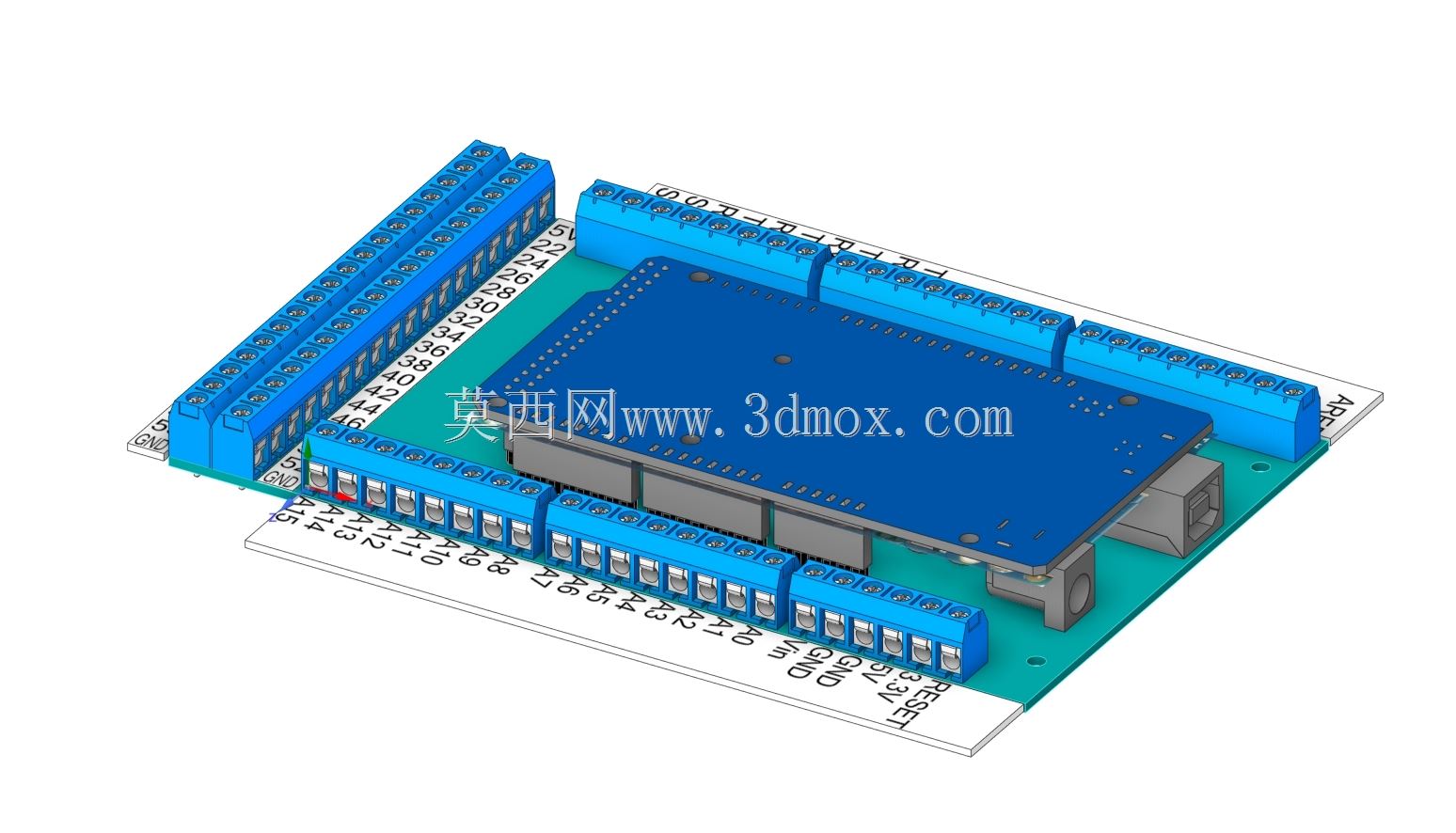

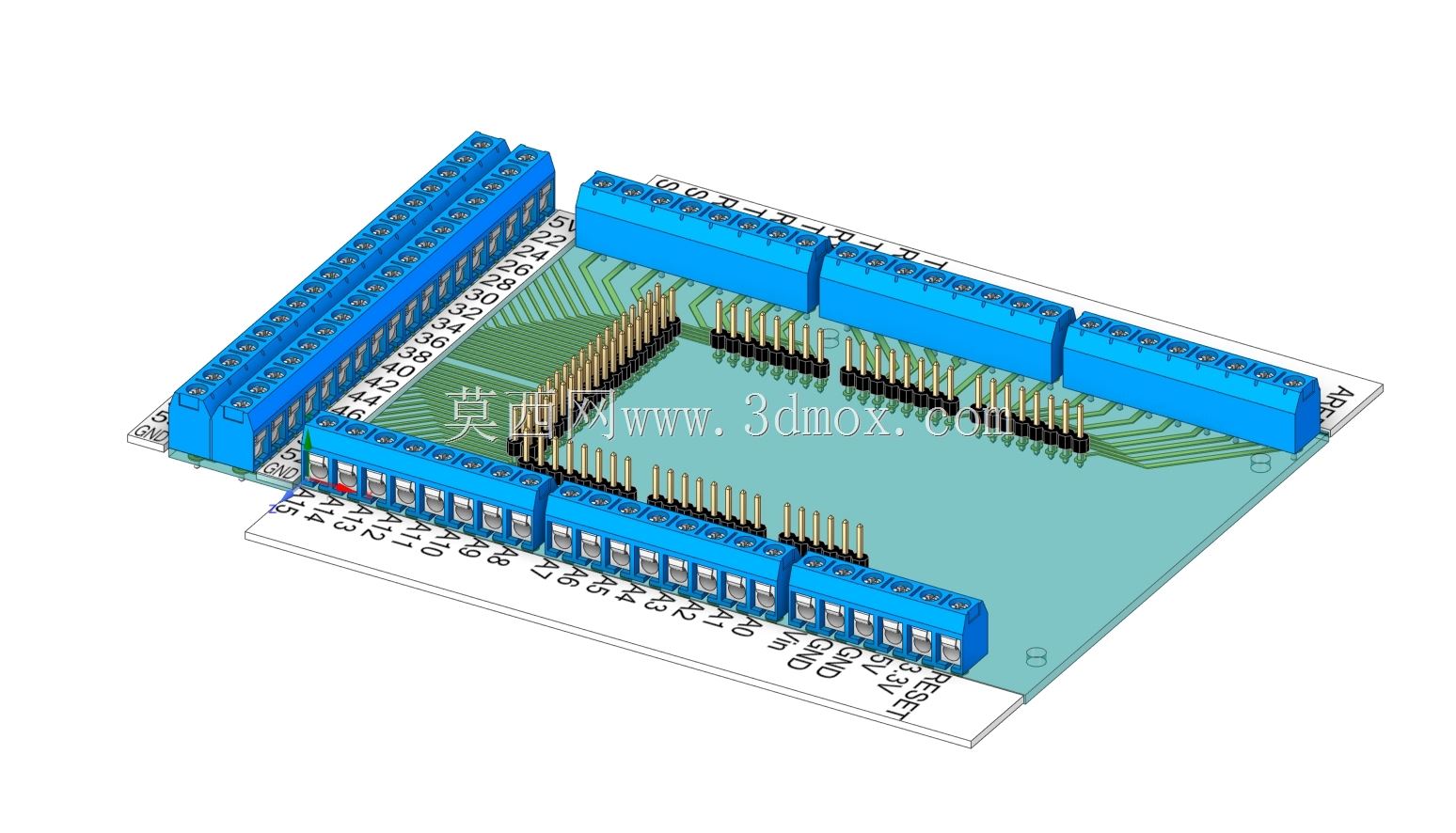

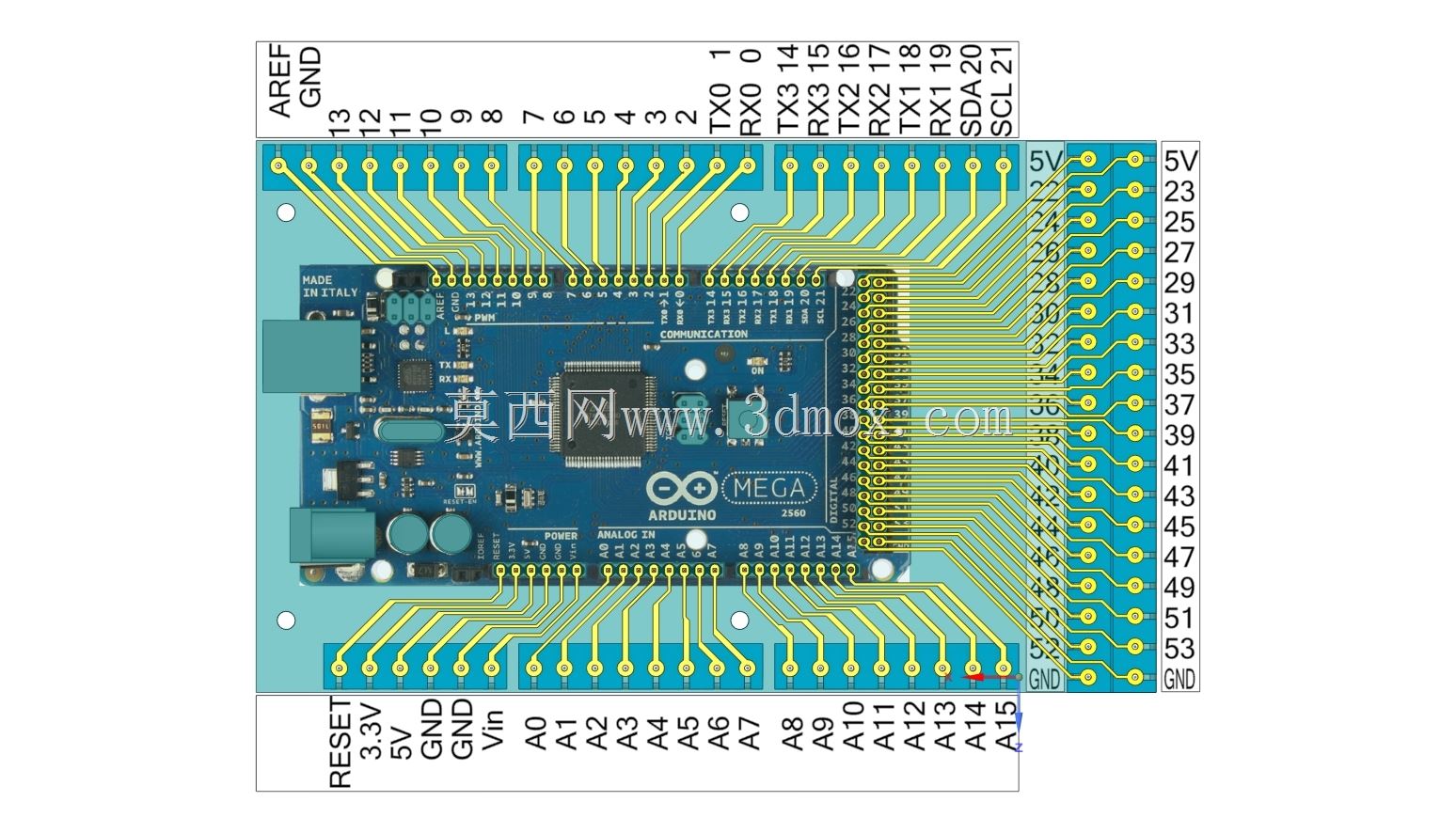

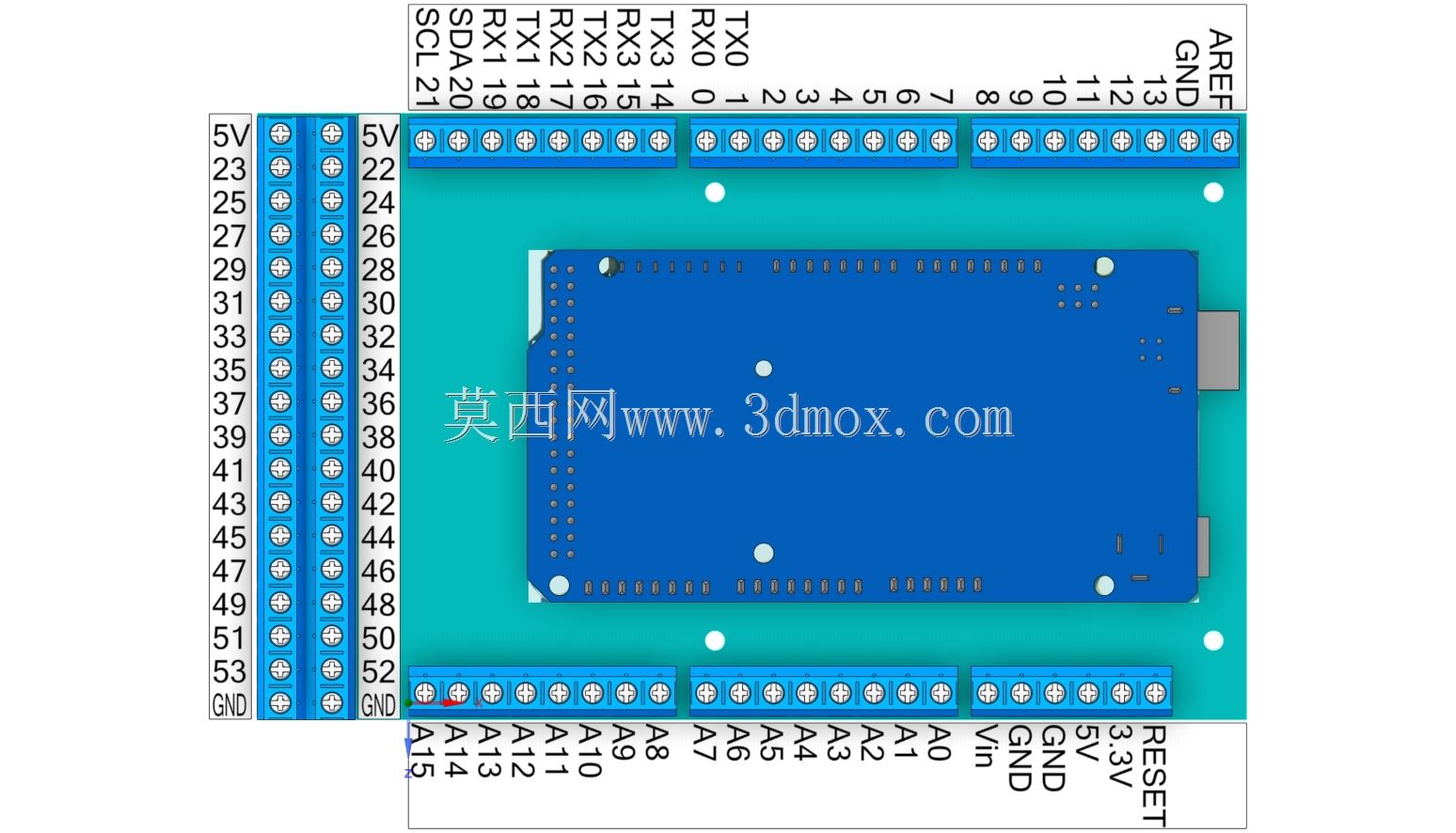

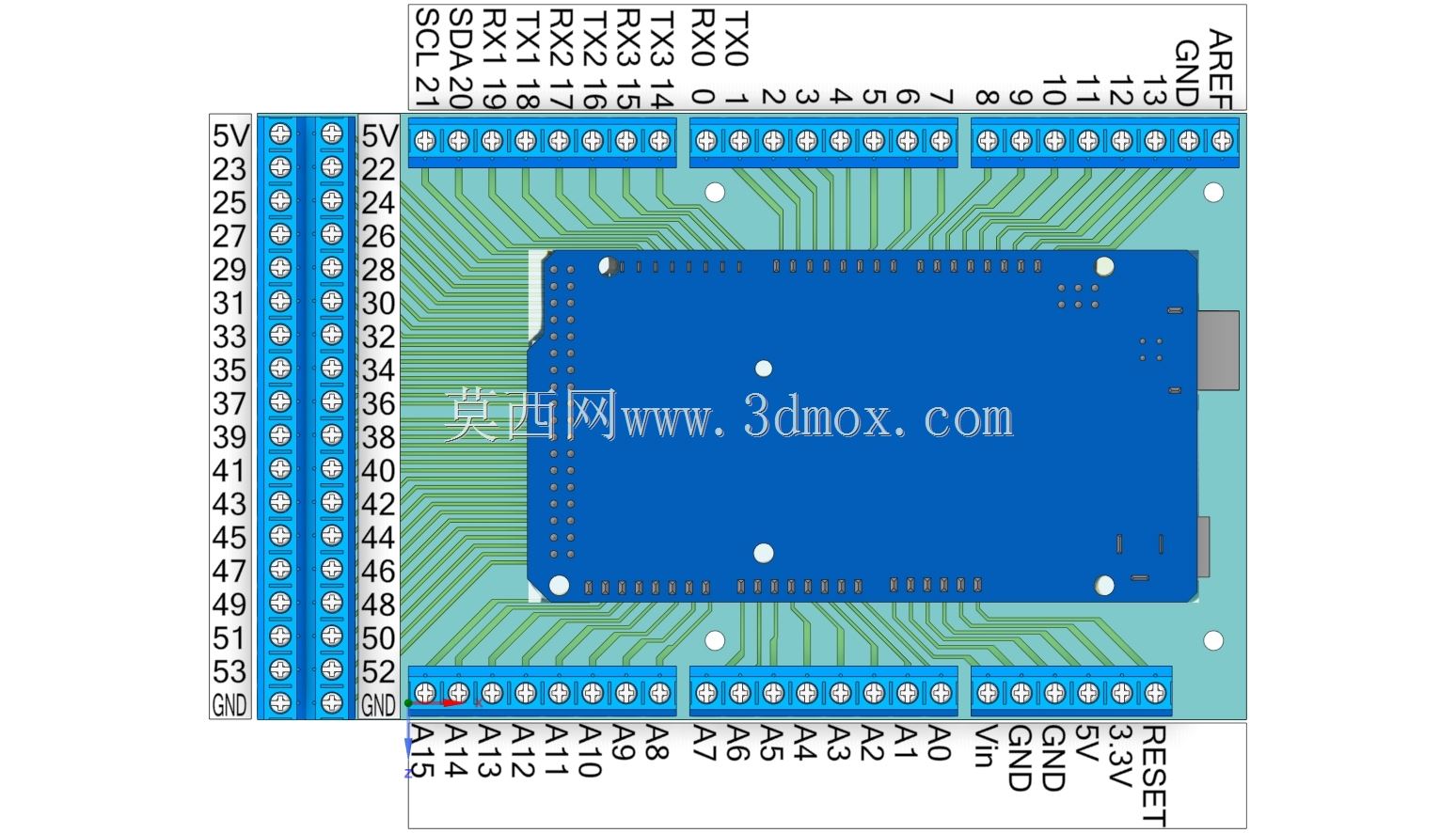

　　从设计思路上看，这款转接板完全贴合Arduino MEGA开发板的外形轮廓做匹配设计，板体上预留的排针对位孔位置公差控制在0.1mm以内，安装时可以直接对齐开发板两侧的排针插合，不需要额外做定位调整，插合后板体与开发板表面平行贴合，不会出现一侧翘起、引脚虚接的情况。板体边缘的接线位按照引脚功能做了分区排布：模拟输入引脚集中排布在板体下侧，数字IO引脚沿板体右侧纵向排列，电源引脚、复位引脚、通信接口引脚排布在板体左上区域，每个接线位旁都用清晰的丝印标注了引脚编号与功能定义，哪怕是初次接触Arduino开发的使用者，也能快速找到需要接线的引脚位置。

　　在安装边界的设计上，这款转接板的外形尺寸完全覆盖Arduino MEGA开发板的引脚排布区域，板体边缘没有超出开发板的安装固定孔位，不会影响开发板本身在控制箱、实验台架上的固定安装，不管是用铜柱将开发板固定在亚克力安装底座上，还是直接嵌入到小型设备的外壳内部，转接板都不会和周边结构件产生干涉。接线位的焊盘尺寸做了加大处理，既可以焊接排针用于杜邦线连接，也可以直接焊接导线做永久性电路连接，焊盘的载流能力满足常规外围传感器、执行器的电流传输需求，5V与3.3V电源引脚的走线做了加宽处理，避免大电流供电时出现线损过大导致的供电不稳问题。

　　实际使用场景中，这款转接结构可以适配多种开发需求：在教学实验场景里，学生做各类传感器实验、电机驱动实验时，不需要反复在开发板密集的排针上插拔杜邦线，所有接线都在转接板边缘完成，既保护了开发板本身的排针不会因为反复插拔出现松脱，也让整个实验电路的接线更加整齐，方便老师检查接线错误；在小型自动化设备的原型搭建场景里，开发者可以将所有外围电路的接线直接焊接在转接板的对应焊盘上，不需要额外做端子排的固定，整个控制核心的结构更加紧凑，减少了设备内部的飞线，降低设备运行过程中因为震动导致接线松脱的风险；在开源硬件项目的二次开发场景里，这款转接板还可以作为扩展板的基底，在预留的通用焊盘位置焊接额外的信号调理电路、驱动电路，直接实现特定功能的扩展，不需要额外叠加多层扩展板，压缩整个控制模块的整体厚度。

　　从结构细节上看，板体四角做了圆角处理，避免安装时尖锐的板边划伤导线或者操作人员，板体厚度选用常规1.6mm的PCB板材，既有足够的结构强度，不会因为插拔接线出现板体弯曲，也不会因为板体过厚导致排针插合不到位。所有走线的间距都满足常规低压电路的安全间距要求，相邻引脚之间不会出现信号串扰的问题，模拟信号引脚的走线做了短直处理，减少走线长度带来的信号干扰，保证模拟量采集的精度。复位引脚的接线位单独做了标识，方便外接复位按钮，不需要再在开发板上找微小的复位按键操作。通信相关的引脚（I2C、串口引脚）集中排布在同一区域，外接通信模块时接线距离最短，减少通信信号的衰减。
