航模滑翔机单轮可伸缩起落架结构设计

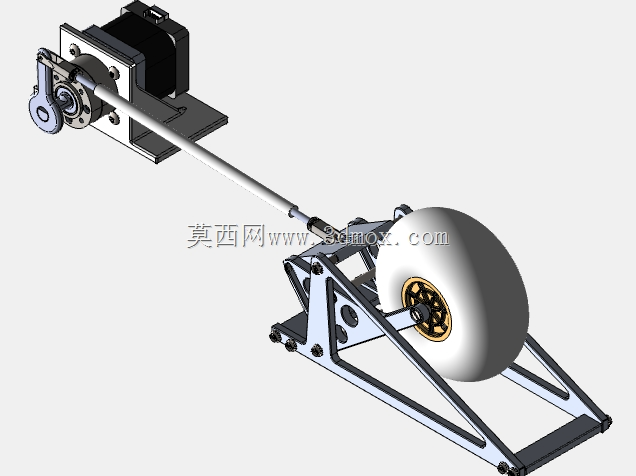

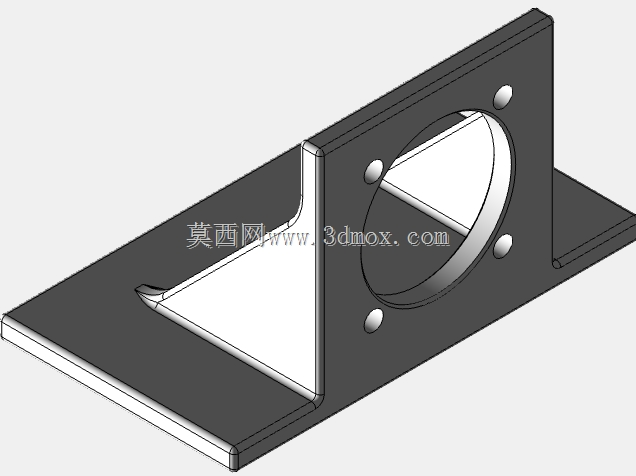

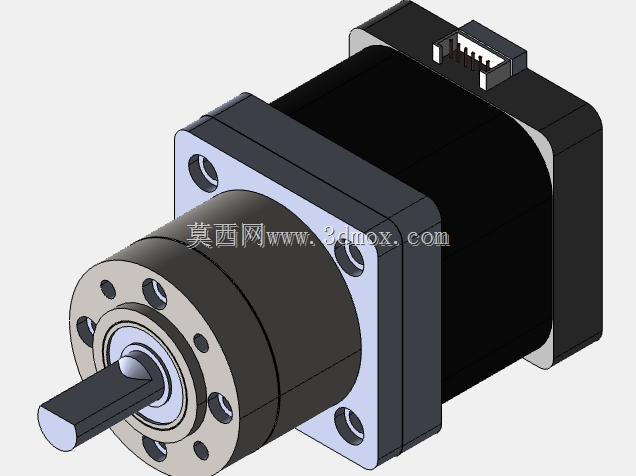

　　这套单轮可伸缩起落架结构，主要适配固定翼航模滑翔机的机身腹部安装场景，区别于常规航模使用的固定式起落架，可在飞行阶段完成轮组的收放动作，降低飞行过程中的气动阻力，同时在滑跑起降阶段提供稳定的支撑与缓冲能力。从结构布局来看，整套机构分为驱动安装段、传动连杆段、轮组摇臂段三个核心部分，驱动端预留了标准舵机安装位，可直接匹配航模常用的标准金属齿舵机输出轴，通过舵机的旋转动作带动曲柄结构转动，再经由长传动杆将动力传递至轮组端的摇臂机构，实现轮组的放下与收起动作，整套传动链路的铰接点均采用销轴连接，预留了合理的活动间隙，避免运动过程中出现卡滞问题。

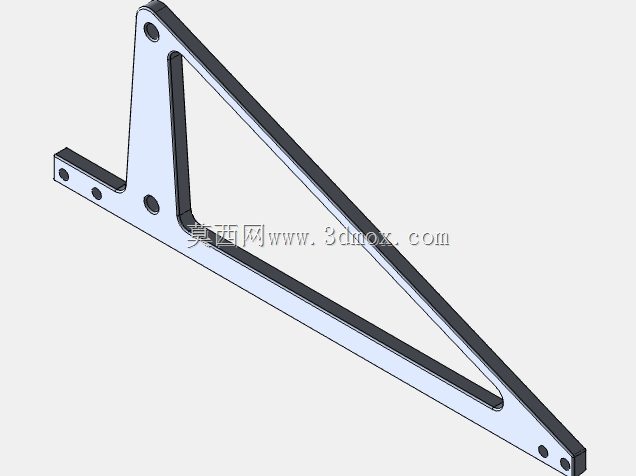

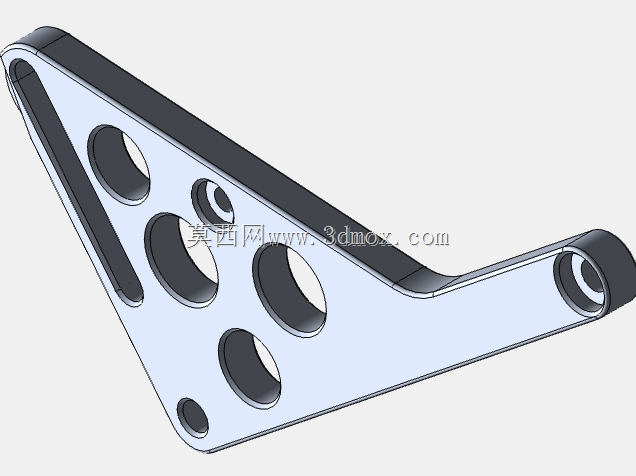

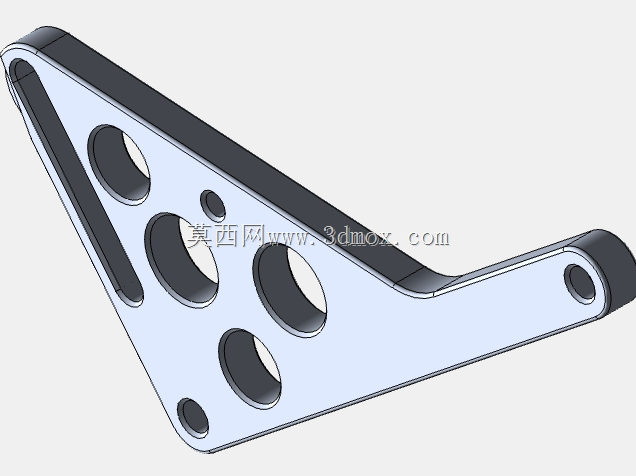

　　轮组端采用三角桁架式摇臂结构，主体承力框架采用镂空减重设计，在保证结构刚度的前提下尽可能降低整体重量，适配航模对起飞重量的严苛要求，轮组安装位兼容常规尺寸的航模橡胶机轮，轮轴处预留了轴承安装位，可降低机轮转动时的摩擦阻力，减少滑跑过程中的动力损耗。安装边界方面，驱动端的安装底座采用平板式设计，预留了四个对称分布的安装孔位，可直接通过螺丝固定在航模机身内部的预设加强框上，安装时需保证传动杆的运动路径与机身内部结构无干涉，收放行程内轮组可完全收入机身腹部的预设舱位内，不会突出机身蒙皮影响气动外形。

　　设计过程中重点考量了航模起降时的冲击载荷，摇臂的桁架结构经过受力优化，各杆件的受力方向均沿杆件轴向传递，可将着陆瞬间的冲击载荷分散至整个安装底座，避免局部应力集中导致结构断裂，同时传动杆采用刚性金属杆设计，可承受收放过程中的扭转与拉压载荷，不会在长时间使用后出现形变导致收放位置偏差。实际应用中，这类可伸缩起落架多用于大比例像真滑翔机、涡喷航模等对气动外形仿真度有要求的机型，相比固定式起落架，收放式结构可让模型在平飞阶段的升阻比提升15%左右，延长滑翔滞空时间，同时像真的收放动作也能提升航模的仿真表现。

　　在结构细节上，各铰接位置均设计了限位结构，当起落架完全放下时，摇臂会抵靠在预设的限位面上，保证机轮处于垂直于地面的正确支撑角度，不会在滑跑过程中出现侧倾；当起落架完全收起时，传动曲柄会运动至死点位置，无需舵机持续提供锁止力矩即可保持收起状态，降低舵机的工作负载，减少飞行过程中的电量消耗。整套结构的尺寸适配翼展1.5米至2.5米级别的固定翼航模，安装时需根据机身内部的实际空间调整传动杆的长度，保证收放行程的准确性，同时轮组的位置需匹配整机的重心位置，避免因起落架位置偏差导致起降时出现拿大顶或者尾部擦地的问题。
