复古V2弹道火箭弹体结构外观造型

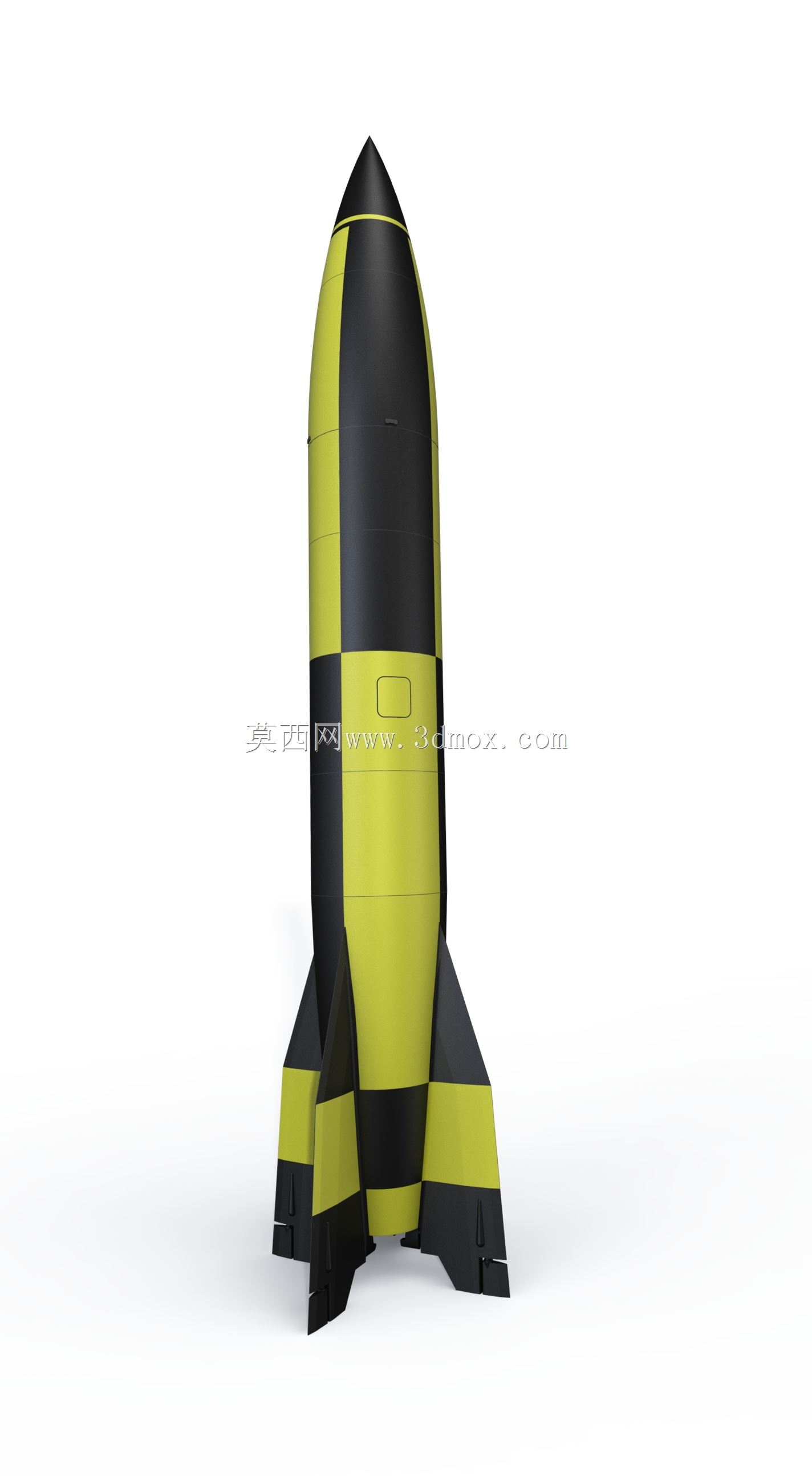

　　该造型围绕早期近程弹道火箭的典型气动布局展开，整体采用细长旋成体弹身、卵形尖拱头部与四片尾翼稳定方案，适合用于航空航天科普展示、展馆教具、影视道具、游戏载具资产以及结构原理教学场景。弹体外观以黑黄分段涂装区分舱段，视觉上能够快速识别头部、燃料舱、设备舱和尾部稳定段，便于在装配评审或展示讲解中说明各区域的功能划分。

　　从工程视角看，头部采用平滑收敛的尖拱曲线，目的在于降低高速飞行时的波阻，并为引信、制导组件或配重舱预留连续内部空间。头部与圆柱段之间通过圆滑过渡连接，避免外形突变造成局部气流分离。弹身主体为等直径圆柱，这种形式在早期火箭设计中十分常见：圆柱段加工便利，内部容积利用率高，燃料贮箱、管路、气瓶、控制设备和承力隔框都可以沿轴向顺序布置。建模时需要重点控制各段轴线重合，保证旋转体轮廓连续，否则在后续剖切、3D打印或数控加工时容易出现台阶面和壁厚不均。

　　尾部四片尾翼沿周向均布，呈后掠梯形轮廓，翼根与弹身曲面贴合，翼梢向外展开。尾翼的主要作用不是提供升力，而是在火箭低速出筒及主动段飞行时增加航向与横向稳定裕度，使压心后移，减小姿态发散。翼面后掠设计可以减弱跨声速阶段阻力突增，同时让尾翼前缘避开弹体尾部高温喷流的直接冲刷。尾翼与弹身连接处需要设置加强肋或厚壁过渡区，因为发射加速、气动载荷和运输振动都会在翼根位置形成较大弯矩。若用于实物缩比制作，翼根圆角、粘接面和内部支撑筋都应在数模阶段保留，不宜只做薄壳外观。

　　弹体下部可见稳定翼与尾端支撑结构，底部轮廓为发动机喷管及尾框区域预留了接口。真实火箭中，该区域通常集中布置推力室、喷管、涡轮泵、燃气舵或稳定装置，承受最高的热负荷和结构载荷。外观模型虽然不必完整复现发动机内部管路，但尾端面应保持与弹身轴线垂直，尾翼安装角、周向相位和喷口中心位置需要统一基准。若后续要扩展为可拆装教具，可在圆柱段设置环形对接框，将头部、燃料段、尾段和翼片分成独立模块，通过止口定位，既方便喷涂，也便于运输存放。

　　尺寸边界方面，这类火箭外形的关键约束是长细比、尾翼展向宽度和底部支撑范围。弹身长度主要由头部曲线、圆柱舱段和尾段组成，尾翼外轮廓决定最大横向包络，展台、包装箱体和打印平台尺寸都要按翼展而非弹径核算。竖直陈列时，底部接触面积较小，重心虽沿轴线分布，但尾翼和尾框需要承担倾覆力矩；因此支座应包住尾端或同时支撑翼根，不能仅靠喷口端面承重。若采用卧式支架，支撑点宜选在尾段与中部舱段附近，避开薄壁蒙皮和翼片尖角，防止局部压痕。

　　建模思路上，可先绘制半剖面轮廓，通过旋转生成主体，再用草图约束尾翼平面形状，沿径向阵列得到四片稳定翼。弹身分段色带不应只靠贴图表达，结构设计阶段最好保留浅槽或分模线，使涂装边界与舱段对接关系一致。表面检修口、环形箍带和尾部加强块等细节，可作为独立特征叠加，便于后期调整密度。对于需要打印或加工的版本，壁厚应随尺寸缩放重新校核：大尺寸展示件可采用中空蒙皮加内部隔框，小尺寸摆件则可适当增加尾翼厚度，避免脆断。

　　该造型并不追求现代制导火箭的复杂机构，而是突出经典弹道火箭的比例关系与稳定构型。它能够帮助设计者理解旋成体阻力、尾翼稳定、舱段布置、展向包络和支撑定位之间的关系，也可为科普展品、虚拟场景和缩比验证件提供清晰的外观基础。
