ABB组件MDB母线配电柜体结构设计

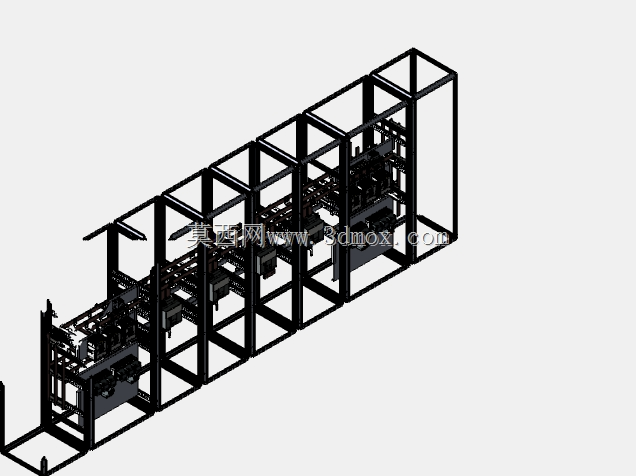

　　这套MDB母线配电结构采用多单元模块化框架布局，整体采用标准铝型材拼接成柜体骨架，相邻单元之间预留统一的母线贯通通道，可适配多回路配电场景下的扩展需求，常见于车间集中配电、生产线工位分电、大型设备集群供电等工业现场，承担主进线电源分流、各支路过载保护、配电回路状态管控的实际功能。从结构设计逻辑来看，整个柜体框架采用4040标准工业铝型材作为主体支撑，型材拼接处采用内置角码连接，无需额外焊接作业，现场组装时可根据实际配电回路数量灵活增减单元段，单段单元的宽度预留了标准ABB三线外壳的安装空间，高度方向分层设置了元器件安装位、母线走线位、检修操作位，各层之间预留足够的电气安全间隙，避免不同电位部件之间的爬电距离不足引发安全隐患。

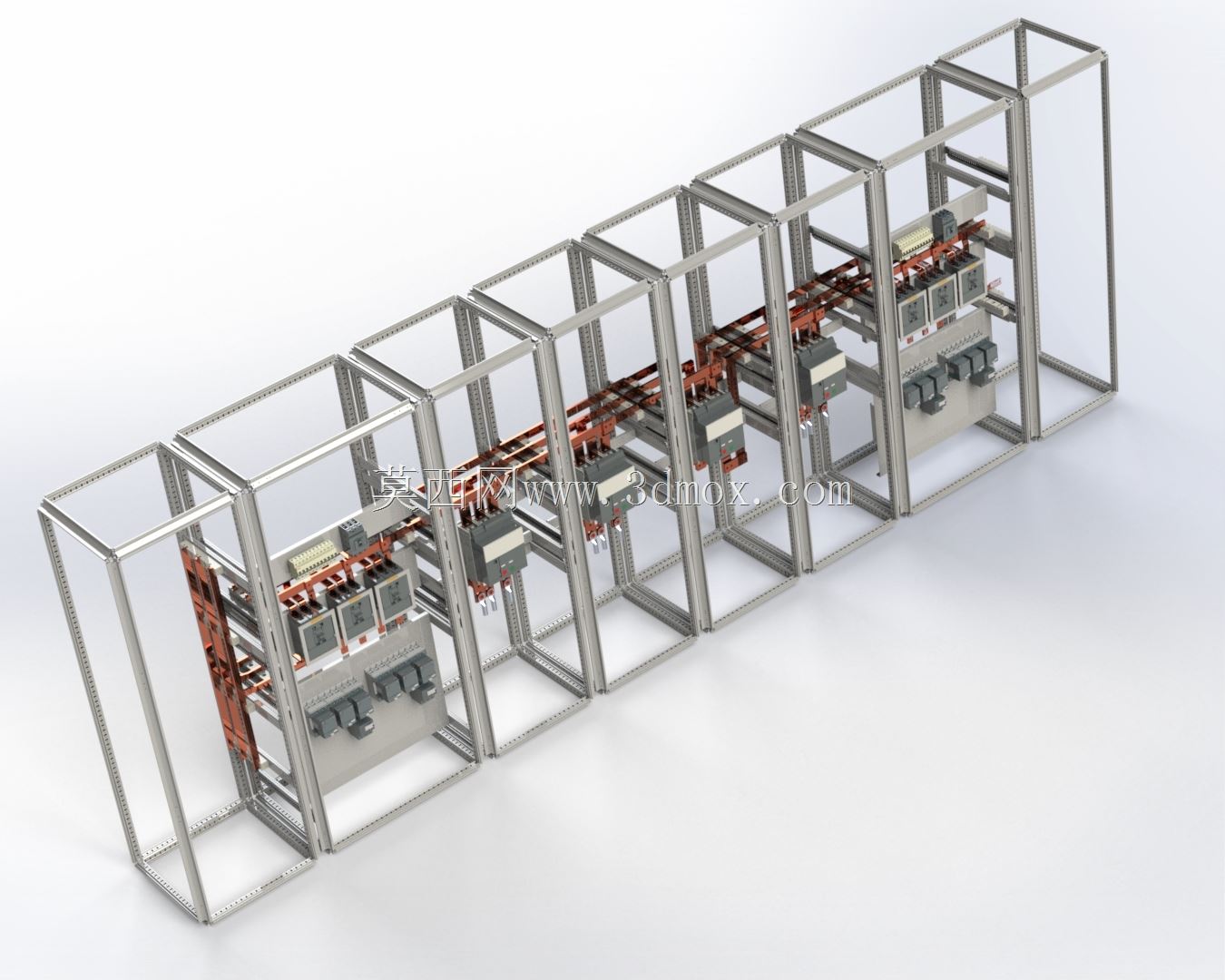

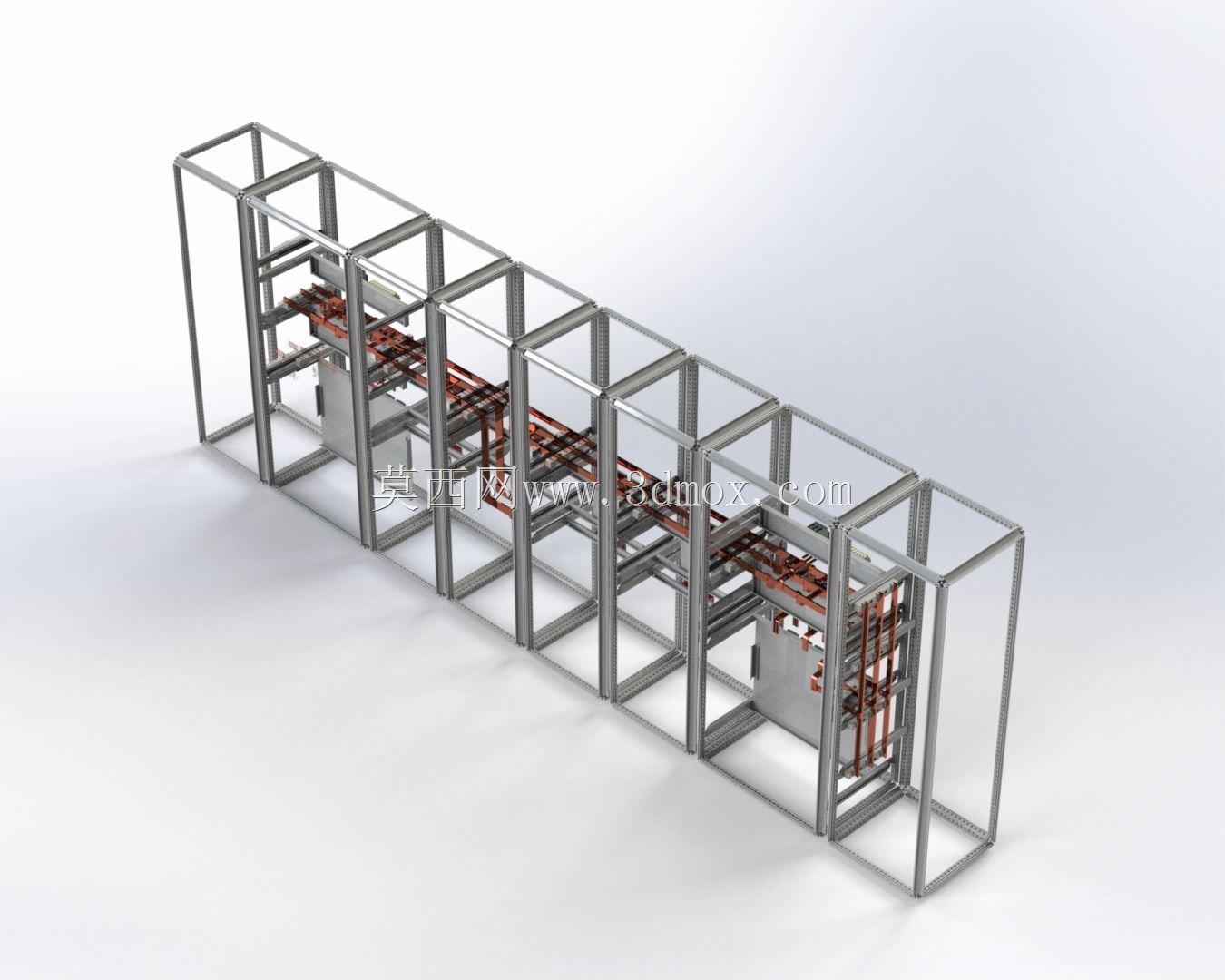

　　母线排布采用分层架设方式，主母线沿柜体顶部的贯通通道铺设，各支路通过分支母排连接到对应单元的断路器安装位，母排与框架之间采用高绝缘强度的支撑绝缘子固定，母排连接处做镀锡处理降低接触电阻，大电流工况下可减少接头发热问题。柜体侧面预留了进出线电缆的格兰头安装孔位，底部设置了电缆固定支架，可承受大截面电缆的拖拽拉力，避免电缆自重拉扯接线端子导致松动。每个单元的正面预留了操作面板安装位，可对应安装断路器操作手柄、状态指示灯、电流测量仪表，操作位与内部带电部件之间设置绝缘挡板，防止日常操作时误触带电部位。

　　设计过程中优先考虑了现场安装的便利性，整个柜体框架可拆解为平包组件运输，现场无需大型吊装设备即可完成组装，各安装位的孔位均按照ABB标准三线外壳的安装尺寸预制，无需现场二次打孔加工，元器件安装时可直接通过螺栓固定到预制的安装梁上。安装边界方面，整组柜体靠墙安装时需预留后部150mm的散热与检修空间，前部操作通道宽度不小于800mm，满足日常操作与故障检修的空间要求，柜体顶部预留了母线扩展接口，后续新增配电回路时可直接在端部拼接新的单元段，无需对原有柜体结构做大规模改动。

　　母排的载流量按照长期满负荷运行工况做选型校核，相邻母排之间的绝缘隔板采用阻燃绝缘材料制作，即使内部出现弧光故障也可有效阻隔故障范围扩大，柜体框架整体做接地处理，所有金属可触及部件均与接地母排可靠连接，接地电阻满足低压配电设备的安全规范要求。每个单元的元器件安装位设置了可调节的安装导轨，可适配不同规格的断路器、隔离开关等配电元器件，导轨位置可根据元器件的实际尺寸上下调整，适配不同厂家同规格元器件的替换需求。柜体底部设置了可拆卸的封板，电缆施工完成后可将封板复位，防止杂物进入柜体内部，同时避免鼠类等小动物进入引发短路故障。母线连接处的紧固螺栓采用防松垫圈，设备长期运行过程中可避免因震动导致螺栓松动，每个连接点的紧固力矩均按照母排规格对应的标准力矩设置，保证接触压力均匀，减少局部发热的风险。
