BBS20型高压接地开关结构设计

　　在中高压成套配电系统的柜体设计环节，接地开关是不可或缺的安全配套元件，这款BBS20接地开关的三维结构完全按照高压开关设备的实际安装工况搭建，可直接用于高压开关柜的装配干涉校验、布局模拟以及后续的生产工艺拆解参考。

　　从实际应用场景来看，这类接地开关主要装配于12kV-24kV电压等级的户内高压开关柜内，承担检修工况下的回路接地保护功能：当开关柜主回路分断、检修人员进入柜内作业前，需要操作接地开关完成合闸，将主回路残余电荷导入接地网，同时形成明显的接地断开点，避免误送电、残余电荷伤人等安全事故，是高压配电系统“五防”联锁逻辑里的核心执行部件。

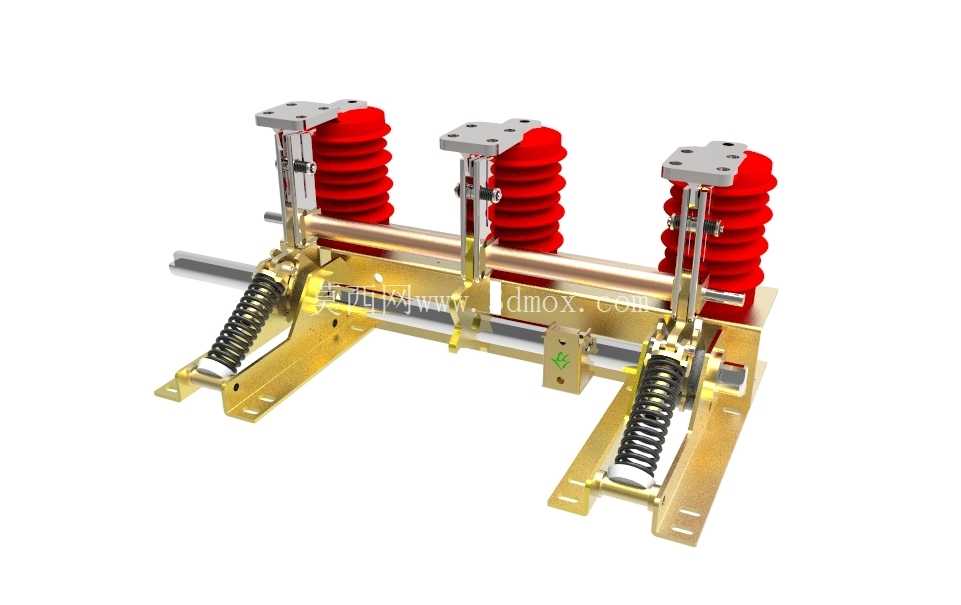

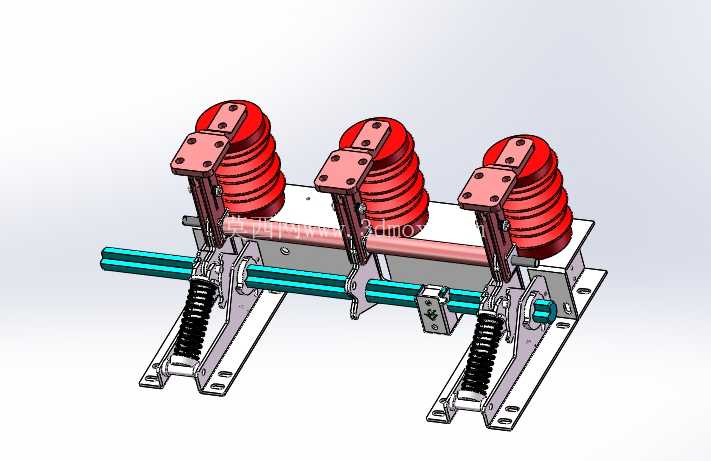

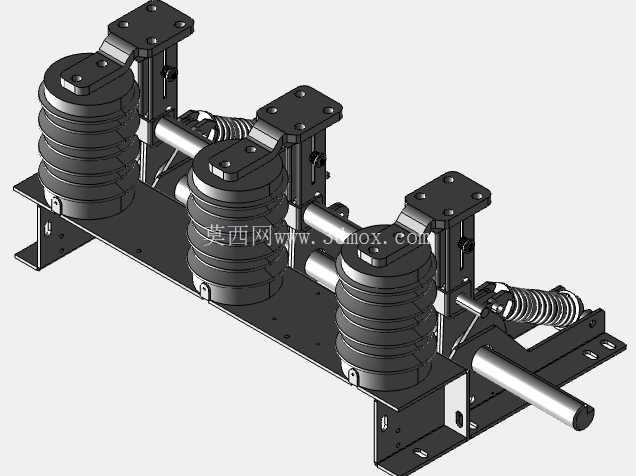

　　从功能特性上拆解，这款模型完整还原了产品的核心动作结构：三根环氧树脂浇注的红色绝缘支柱承担带电部分与接地底座之间的绝缘隔离，每根支柱顶部设置的接线端子用于连接主回路母排，支柱下方的动触头通过横向布置的传动主轴实现同步联动，主轴两端的弹簧储能机构为开关分合闸提供动作动力，保证触头接触压力符合通流要求，同时实现分合闸过程的快速动作，减少触头燃弧时间。底座采用镀锌钢板折弯加工成型，预留的安装长孔可适配不同柜型的安装梁间距，降低柜体加工的公差适配难度。

　　设计思路上，这款结构完全遵循高压开关设备的绝缘配合要求：绝缘支柱的爬电距离按照户内配电设备的污秽等级设计，伞裙结构可有效增加沿面爬电距离，避免潮湿、积污环境下的绝缘击穿；传动部分的连杆、转轴均做了等电位处理，避免悬浮电位引发的局部放电；弹簧机构的参数匹配经过动作行程校核，保证分合闸位置的机械闭锁可靠，不会出现误分、误合情况。

　　从安装边界来看，这款接地开关采用正装式布局，安装面位于柜体下部的接地梁上，整体横向宽度适配标准宽度的高压开关柜柜室，纵向深度不超出柜内安全绝缘距离要求，接线端子的高度与柜内主母排、分支母排的常规布置高度匹配，无需额外增加过渡母排即可完成接线；操作轴的伸出位置与开关柜面板的操作孔位置对应，可配套常规的接地开关操作手柄实现手动操作，同时预留了与柜内断路器、隔离开关的联锁接口，可通过机械联锁杆实现与其他开关部件的逻辑闭锁，满足高压柜的五防设计要求。

　　在三维建模层面，这款模型完整还原了所有零部件的装配关系，包括紧固件的规格、绝缘件的外形细节、弹簧的参数与安装预压长度，可直接用于生成工程图纸、统计物料清单，也可用于开关柜的虚拟装配仿真，校验操作过程中是否存在部件干涉，提前规避现场安装时的结构冲突问题。对于成套电气设备的结构设计人员来说，这类精准的三维模型可以大幅减少重复建模的工作量，直接将其调入柜体总装模型中完成布局，提升整体设计效率，同时也能借助模型的可视化特性，在设计阶段就完成操作路径、绝缘距离的校核，减少后期样机试制的整改成本。
