子弹剖面结构展示三维设计作品

　　本次呈现的剖面结构设计，完整还原了定装式枪弹的内部装配关系，做剖切处理的核心目的是直观展示各组件的配合边界与装配逻辑，避免传统二维图纸在层叠结构表达上的歧义，方便结构设计人员快速理解枪弹从弹头到弹壳的全链路装配逻辑。从实际应用场景来看，这类剖面结构模型常被用于军工科普展示、轻武器设计教学、弹药结构原理演示场景，也可作为结构设计人员做类似薄壁容器+填充结构设计时的参考样例，帮助理解不同功能部件在有限空间内的布局逻辑。

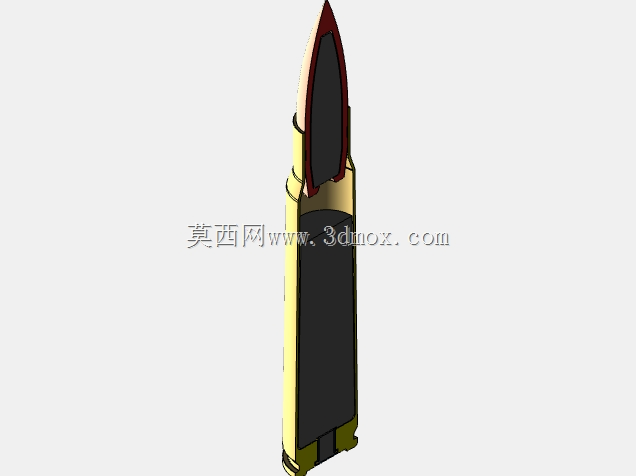

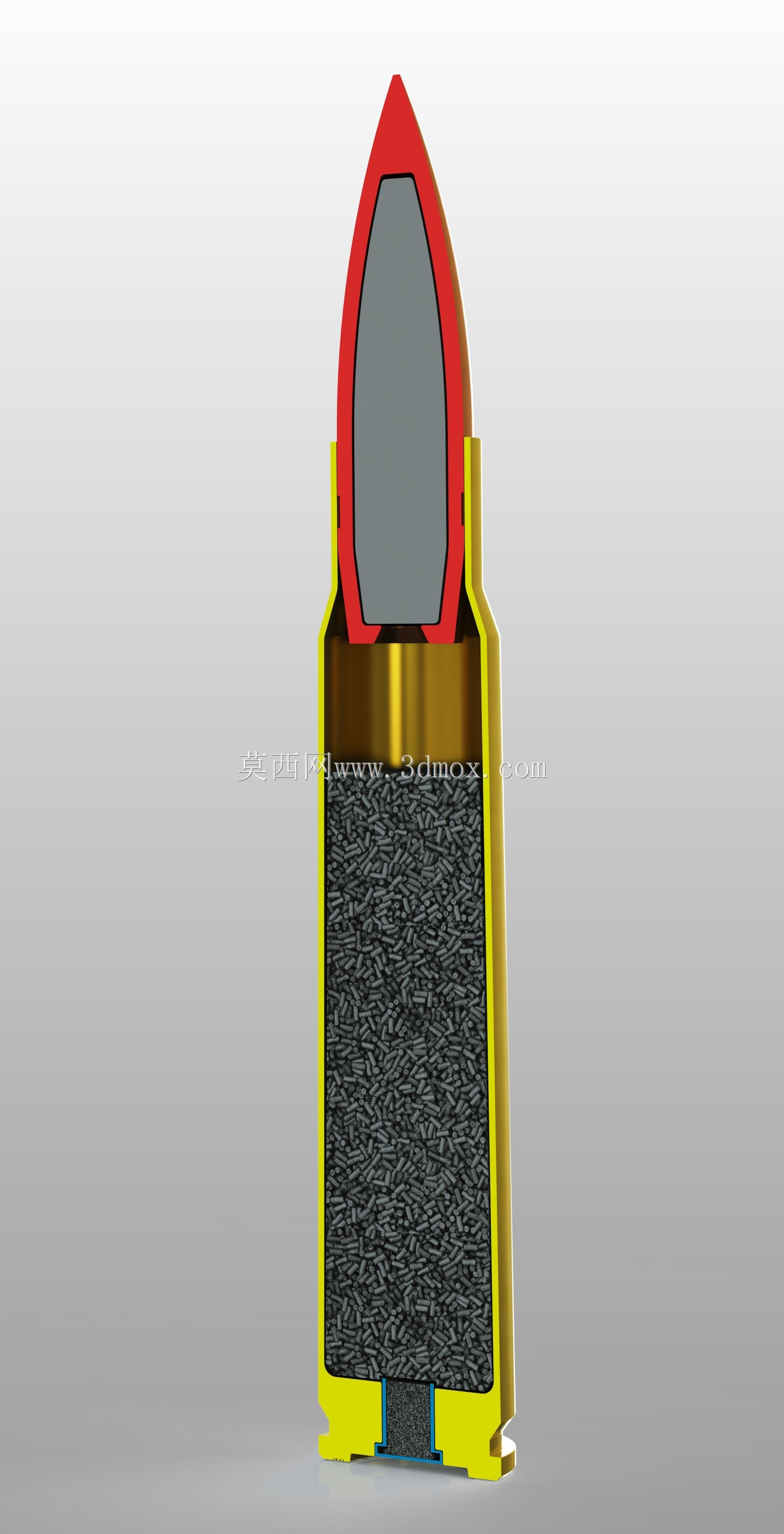

　　从结构功能拆分来看，最外侧红色剖切层为弹头被甲，是弹头的外部包覆结构，承担嵌入膛线、密闭火药燃气的作用，设计时需兼顾结构强度与形变特性，被甲内部的灰色填充段为弹芯，是弹头存能与侵彻能力的核心载体，弹芯与被甲之间采用过盈配合装配，避免发射过程中出现窜动。弹头下方的金色环形结构为弹壳口部的紧口配合段，这一位置的尺寸公差直接决定拔弹力大小，是枪弹装配中的关键控制尺寸，紧口过松会导致弹头脱落、过紧则会影响内弹道一致性，设计时需严格控制配合面的粗糙度与过盈量。弹壳主体采用黄色薄壁结构设计，内部填充的深色颗粒段为发射药装药空间，弹壳作为发射药的容纳载体，需要承受发射瞬间的高压燃气冲击，同时承担与枪膛定位、配合抽壳钩完成抛壳动作的功能，薄壁结构的壁厚设计需要兼顾承压强度与整体重量，在满足强度要求的前提下尽可能降低壳体重量，提升弹药携行效率。弹壳底部的蓝色小段为底火安装位，是击发能量的输入位置，底火与弹壳底室采用过盈压装，保证击发时的密闭性，避免火药燃气从底部泄漏。

　　从设计思路来看，做全纵向剖切的处理方式，完全规避了外部视角无法观察内部结构的问题，所有配合面的位置、各组件的占比、装配的层级关系都可以直接观察，不需要额外做隐藏、透明化处理，对于教学演示场景来说，这种展示方式的信息传递效率远高于普通实体模型。从尺寸与安装边界来看，整体结构遵循典型手枪弹的比例关系，弹壳的锥度设计符合供弹可靠性要求，弹头的弧形部长度与圆柱部长度比例兼顾了气动外形与膛内定位需求，弹壳底部的底缘尺寸符合对应枪械弹膛的定位边界，抽壳钩的配合槽位置与尺寸满足抽壳动作的行程要求，各组件的装配间隙控制在合理范围内，既保证装配可行性，又避免出现过大间隙导致的结构松动。

　　在建模过程中，各回转体结构优先采用旋转特征生成，保证同轴度公差符合设计要求，内部发射药的颗粒形态采用阵列填充的方式还原，既保证视觉上的真实感，又控制了整体模型的文件体量，剖切面上的不同材质区分清晰，能够快速识别不同功能的组件，不需要额外的标注辅助就可以完成结构识别。这类剖面结构的设计逻辑，也可以迁移到其他密封容器、承压壳体类产品的结构展示中，通过纵向剖切的方式将内部不可见的装配关系直接呈现，大幅降低结构沟通的成本，在产品评审、教学演示、原理科普场景下都有很高的实用价值。
