CSWP考试用型钢焊接支撑机架结构

　　这款焊接支撑机架采用标准型钢组焊成型，是工业生产现场各类中小型加工设备、检测工位、物料中转台的核心承载基础构件，在机加工车间上下料工位、自动化生产线旁检测台、实验室小型试验设备承载台场景中都有广泛应用，主要作用是为上方搭载的设备、工装、待加工工件提供稳定的刚性支撑，隔绝地面振动对上方作业精度的干扰，同时预留足够的下部空间方便布设管线、放置废料收集装置或是安排人员脚部操作空间。

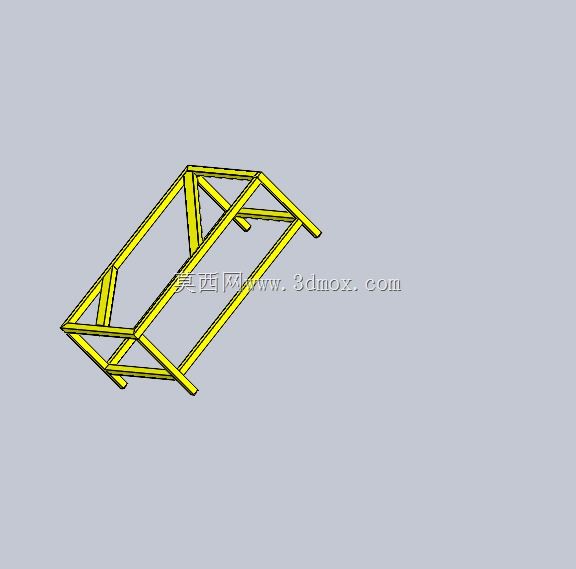

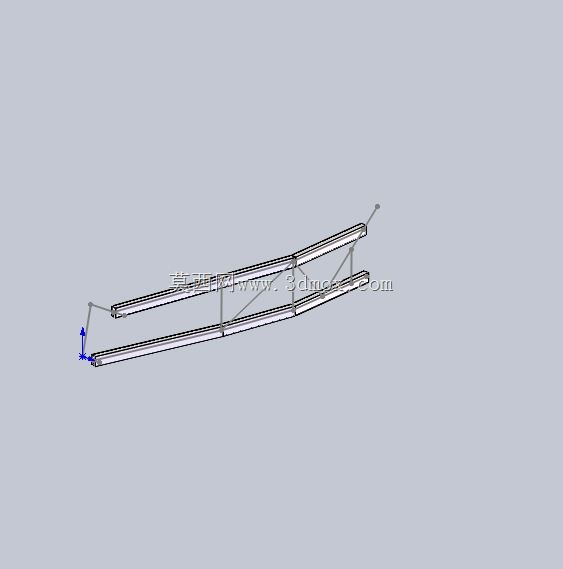

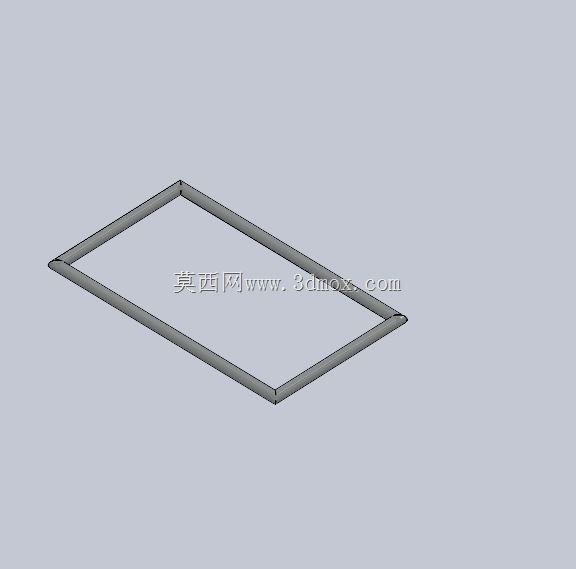

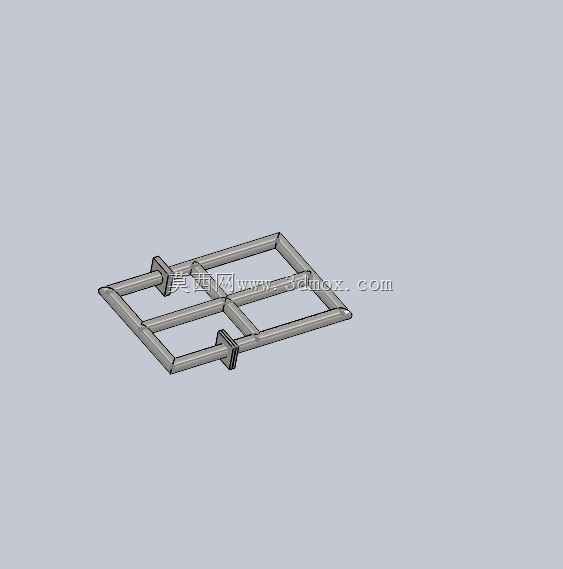

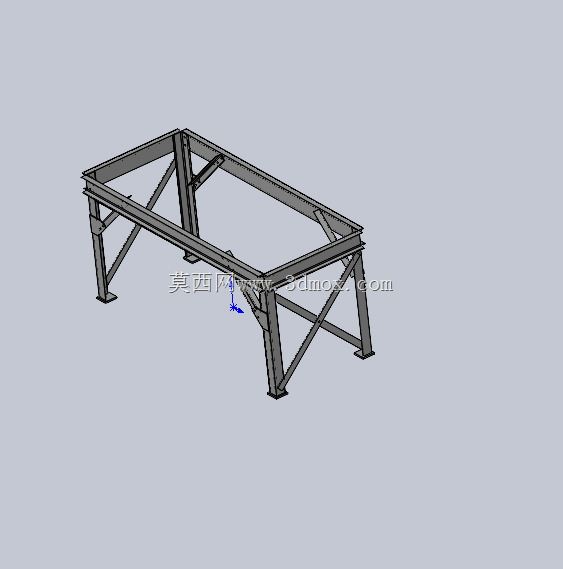

　　从结构设计逻辑来看，整体采用矩形截面型钢作为主纵梁与主横梁，四根竖直支腿直接承接主框架的垂向载荷，支腿与主框架连接位置、主框架跨中位置都加设了斜向支撑型钢，通过三角形稳定结构抵消设备运行时产生的横向倾覆力矩与纵向振动载荷，避免长跨距主横梁在长期满载状态下出现下挠变形。支腿底部设计了平直的安装脚板，脚板上预留螺栓安装孔，可通过膨胀螺栓与混凝土地面固定，或是搭配可调脚杯实现不平整地面的机架水平度微调，安装时需要保证四个支腿的脚板完全贴合支撑面，避免局部悬空导致支腿受额外弯矩出现焊缝开裂。

　　整体框架的跨距设计充分考虑了常规中小型设备的底座安装尺寸，主框架上平面预留了通用的安装孔位排布空间，不需要二次大规模加工就可以适配多数标准设备的底座安装要求，框架内部的斜撑排布避开了设备底部的管线接口、电机伸出端等位置，不会出现安装干涉问题。设计过程中优先选用等截面标准型钢，减少非标型材的使用量，所有焊缝都采用连续角焊缝，焊脚尺寸匹配对应型钢的壁厚，在保证连接强度的前提下控制焊接热输入，减少焊接变形，组焊完成后需要对框架上平面进行校平处理，保证上平面的平面度误差满足上方设备的安装精度要求，支腿的垂直度偏差控制在合理范围内，避免长期承载后出现应力集中。

　　这类焊接机架相比铸铁整体机架，生产周期更短，改型调整灵活，可根据实际搭载设备的尺寸、重量快速调整型钢规格与框架跨距，自重更轻方便车间内的移位调整，同时整体刚性完全能满足多数中小型工业设备的承载要求，在单件小批量的设备定制场景、技能考核实操场景中都十分常用，结构设计完全遵循焊接结构件的设计规范，所有受力节点都做了加强处理，避免应力集中导致的结构失效，下部的开放空间也方便日常的设备维护、场地清洁作业，不会形成卫生死角。
