嵌入式弹簧复位航空箱金属拉手结构

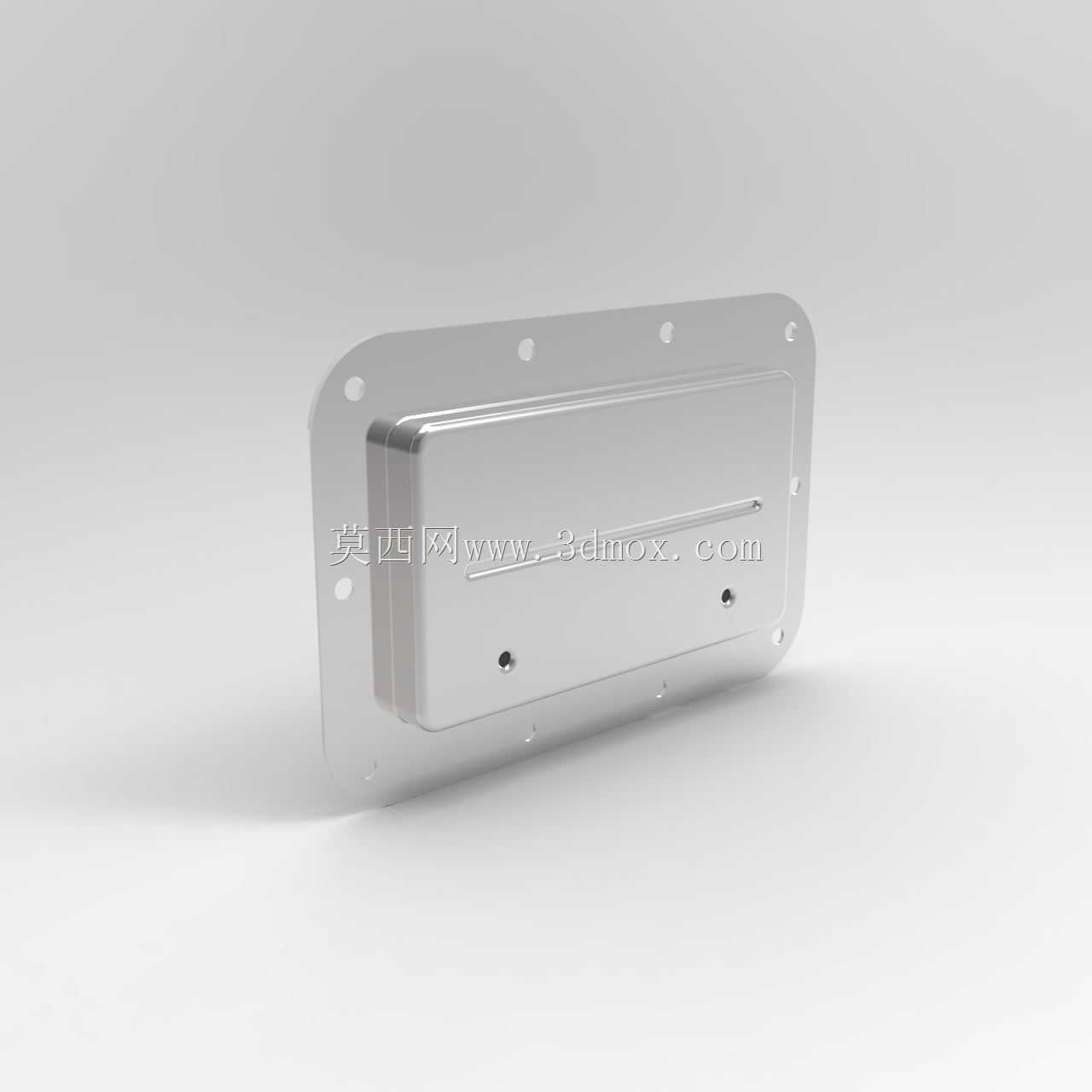

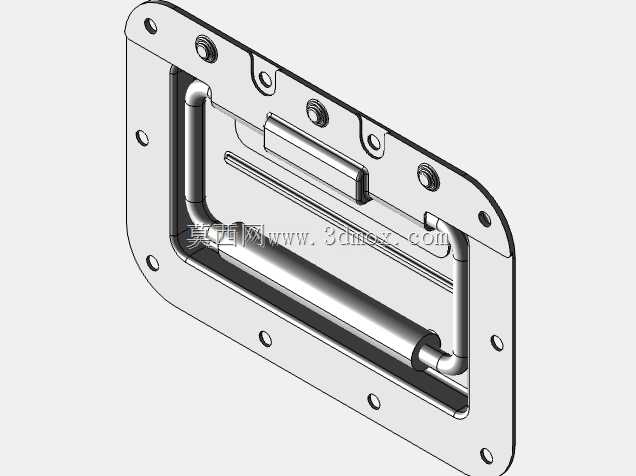

　　这类嵌入式弹簧复位拉手，主要应用在需要频繁转运、堆叠存放的硬质航空储运箱、设备防护机箱、仪器周转箱侧壁，区别于外凸式明装拉手，它在非提拉状态下可以完全贴合安装面板，不会在箱体堆叠、设备推入机柜、转运码放时出现勾挂、磕碰的问题，能有效降低储运过程中因外凸构件剐蹭带来的包装破损、周边设备刮伤风险。从实际使用场景来看，这类拉手需要承受整箱设备的动态载荷，尤其是在箱体倾斜搬运、快速转场、吊装移位时，拉手受力并非均匀静载，会伴随瞬时冲击，因此结构设计上首先要保证安装法兰的受力均匀性。这款拉手的安装法兰采用带圆角的长圆形结构，法兰边缘均匀布置沉头安装孔，安装时螺丝从外侧拧入箱壁预埋的螺母或者加厚衬板，沉头结构可以让螺丝头部完全没入法兰平面，不会破坏拉手收合后的平面度，也避免螺丝外露划伤操作人员或者剐蹭其他物件。法兰的圆角设计一方面是为了避免尖角应力集中，在承受大拉力时不会在法兰转角处出现开裂，另一方面也能适配航空箱常见的铝型材包边安装位，安装后和箱体侧壁的贴合度更好，不会出现边角翘起的问题。

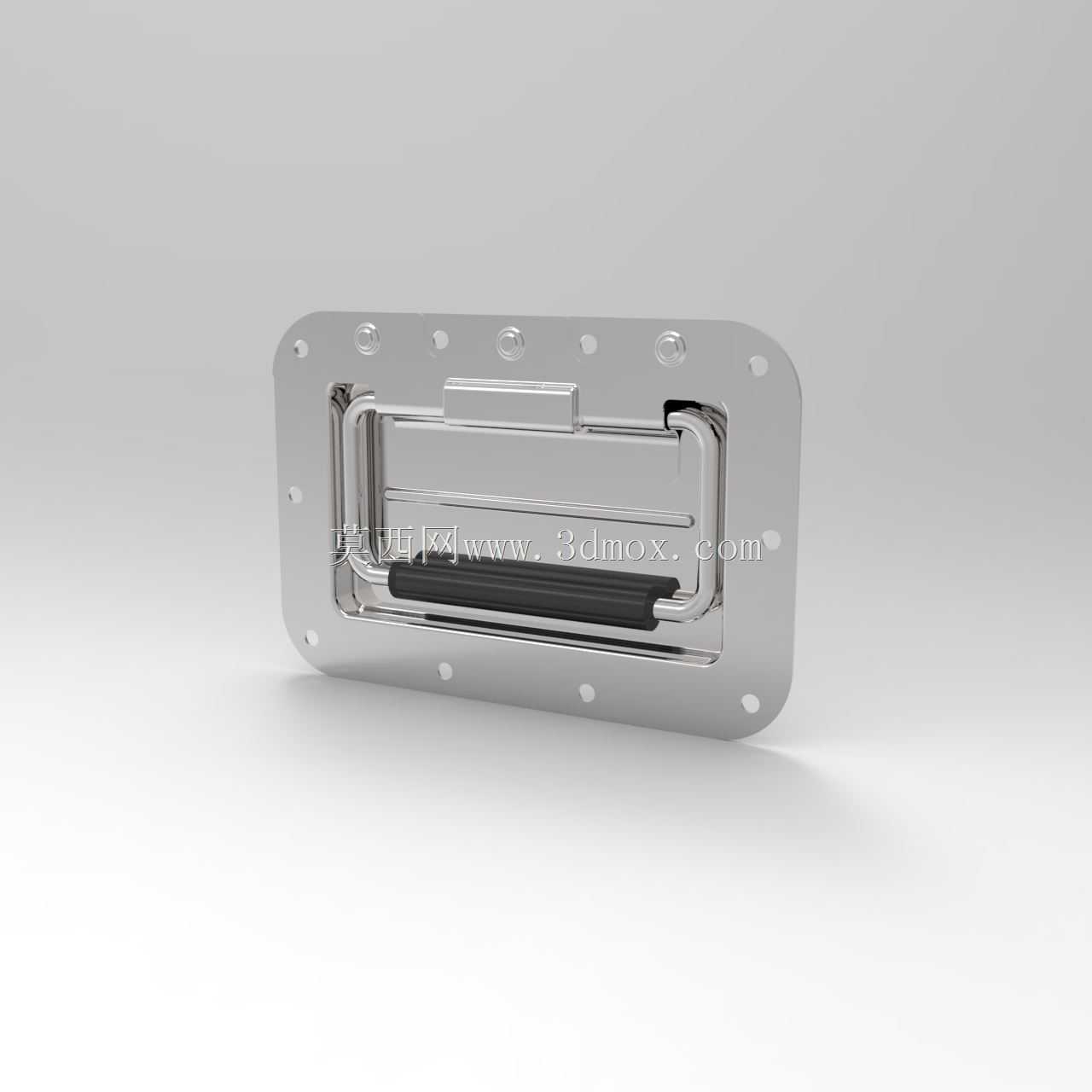

　　拉手的握持部分采用了双层结构，外层是防滑的橡塑包覆层，内层是弯折成型的金属承重骨架，橡塑层表面做了防滑纹理处理，操作人员戴劳保手套提拉时也不会出现打滑，金属骨架的弯折半径经过优化，握持时的受力宽度符合人体工程学，不会因为承重过大勒伤手掌。复位结构采用隐藏式弹簧设计，弹簧布置在拉手两端的转轴位置，当操作人员松开拉手后，弹簧会自动带动拉手复位贴合到法兰底座上，不需要额外手动推回，在频繁开合搬运的场景下能减少操作步骤，也避免拉手在运输过程中因为颠簸来回晃动产生异响或者碰撞变形。

　　从安装边界来看，这款拉手属于嵌入式安装，需要在箱体侧壁开出对应尺寸的长圆形安装槽，槽位的尺寸公差需要控制在合理范围，过大会导致法兰和箱体之间出现缝隙，容易进入灰尘雨水，过小则会导致拉手底座无法嵌入，影响复位功能。安装法兰的厚度和箱体壁板的厚度需要匹配，通常航空箱采用多层胶合板或者铝合金复合板作为壁板，安装时需要在拉手安装位置增加金属加强衬板，避免提拉时壁板受力出现撕裂、变形。转轴位置的间隙设计也经过考量，既保证拉手转动时没有卡滞，又不会出现过大的旷量，长期使用后不会因为磨损导致拉手松动下垂。在功能特性上，这款拉手除了常规的提拉搬运功能，收合后和安装面齐平的特性，让它也可以用在需要经常推入拉出的抽屉式设备机箱、机柜内置抽拉单元上，不会因为拉手外凸影响抽拉单元的推入到位，也不会在机柜内部剐蹭线缆或者其他元器件。和普通的塑料拉手相比，全金属的承重结构可以满足大重量设备箱的搬运需求，表面的金属处理层具备防锈、耐刮擦的特性，在户外转运、潮湿仓储环境下也不会轻易出现锈蚀掉漆的问题。

　　设计过程中，首先是根据目标箱体的额定承重确定拉手的整体载荷参数，再根据箱体侧壁的可用安装空间确定法兰的外形尺寸和安装孔位间距，之后模拟提拉过程中的受力路径，对法兰转角、转轴位置、握持骨架的截面尺寸做应力优化，避免出现应力集中导致的结构失效，同时还要考虑弹簧的复位力矩，力矩过小无法保证拉手完全复位，力矩过大则会导致提拉时需要额外克服弹簧力，增加操作人员的负担，最后还要验证拉手在完全收合、完全拉开两个极限位置的结构干涉情况，保证整个转动行程内没有零件卡滞、摩擦异响的问题。
