NAA微型左轮手枪补全修复结构件

　　本次涉及的结构件主要面向NAA微型左轮手枪的原有结构缺陷补全场景，这类微型自卫枪械由于整体尺寸极度紧凑，原有开模或加工过程中容易出现局部结构缺失、配合间隙超差的问题，对应的补全零件需要严格匹配原枪的安装边界，不能出现超出原有枪械外形轮廓的突出结构，避免影响枪械的隐蔽携带属性与日常握持操作手感。从实际应用场景来看，这类补全结构件主要服务于枪械维护、老旧藏品修复以及合规的仿真模型复刻领域，尤其是口袋型微型左轮，由于整体尺寸比常规转轮手枪缩小近60%，很多受力部位的壁厚不足1.5mm，长期使用后容易出现握把贴片定位断裂、转轮定位卡笋磨损、扳机护圈局部缺料的问题，对应的替换补件不需要改变原有枪械的操作逻辑，只需要精准还原缺失部位的几何外形，保证装配后和原有部件的配合公差控制在0.02mm以内，避免出现转轮转动卡滞、扳机行程异常的问题。

　　从设计思路上看，这类补全零件不需要做额外的结构强化，首先要做的是对原有缺陷部位的断口进行三维扫描拟合，通过相邻完好结构的曲面连续性反推缺失部分的外形，比如握把侧片的缺失部分，需要匹配原有的握持弧度，保证手指贴合位置的曲面曲率和原部件完全一致，不能出现突兀的棱边硌手的问题；而转轮座附近的受力补件，则需要重点关注安装孔位的同轴度，两个固定销孔的中心距误差不能超过0.01mm，否则装配后会出现销钉无法打入、或者部件错位导致转轮无法正常定位的问题。

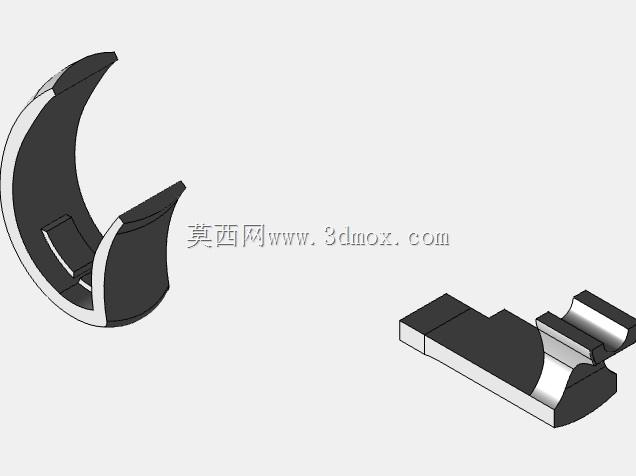

　　从外形尺寸与安装边界来看，本次涉及的两类补件，一类是握把位置的弧形贴片结构，整体外轮廓完全贴合原枪握把的C型曲面，最厚处不超过3mm，边缘做0.2mm的倒角处理，避免装配后出现割手的问题，贴片内侧预留0.1mm的胶接余量，不需要额外增加固定结构，保证和原枪握把基底完全贴合后没有明显的拼接缝隙；另一类是转轮下方的定位支撑块，整体为L型结构，上方的圆弧面完全匹配转轮的外圆轮廓，装配后和转轮的间隙保持在0.15mm，既不会摩擦转轮侧面影响转动顺畅度，也不会因为间隙过大导致定位失效，支撑块的两个安装面平面度控制在0.005mm以内，保证和枪身基座贴合后没有翘曲，固定螺丝孔的位置完全对应原枪的预留孔位，不需要对原枪结构做任何二次加工即可直接装配。

　　在实际建模过程中，需要重点关注薄壁部位的结构强度，虽然零件整体尺寸很小，但是受力部位的圆角过渡不能省略，所有的直角棱边都做R0.3的圆角处理，避免应力集中导致零件在反复受力后出现断裂，尤其是和扳机弹簧接触的部位，需要保证接触面的粗糙度要求，建模时就预留好后续表面处理的余量，避免装配后出现弹簧卡滞的问题。这类微型枪械的补件设计和常规机械零部件不同，不需要考虑通用性，所有的结构尺寸都完全对应特定型号的枪械，不能出现跨型号通用的设计，否则会破坏原枪的外形整体性，对于收藏类的修复场景来说，补件的外形还原度优先级甚至高于结构强度，需要保证补件装配后从外观上几乎看不出修复痕迹，曲面的反光、棱线的位置都要和原部件完全对齐，不能出现拼接错位的问题。另外在结构设计时还要考虑材料的收缩率，因为这类小尺寸零件很多时候会采用金属粉末注射成型或者精密铸造工艺加工，建模时需要根据选定的材料提前放好收缩余量，保证加工完成后的零件尺寸刚好落在公差带范围内，不需要二次修配即可直接装配，减少后续的钳修工作量。对于转轮定位部位的补件，还要重点关注耐磨性能，对应的接触面需要做局部的加厚处理，厚度比原结构增加0.1mm即可，既不会影响装配，也能提升零件的使用寿命，避免反复摩擦后快速磨损导致定位精度下降。
