微型左轮手枪弹巢圆柱体结构设计

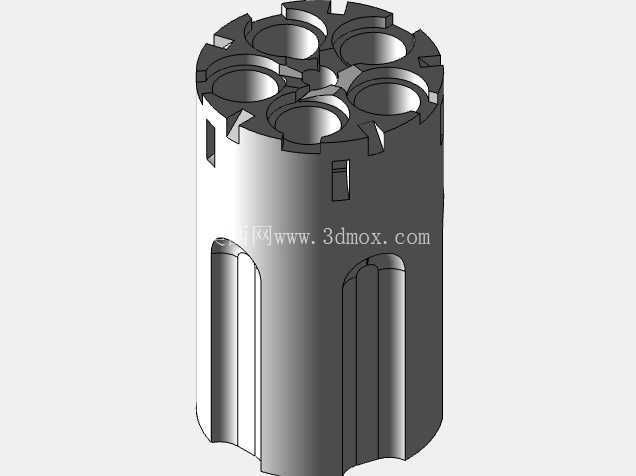

　　该零件为微型左轮手枪的核心回转供弹构件，也就是常说的弹巢主体，整体采用圆柱回转体作为基础构型，在民用射击运动器材、微型防卫器械的结构设计中，这类零件的尺寸精度直接决定了供弹动作的可靠性与击发对位的准确性。从实际应用场景来看，这类微型尺寸的弹巢多用于掌心雷类微型左轮产品，适配隐蔽携带的使用需求，整体安装边界受握把与转轮架的内部空间限制，圆柱外径需严格匹配转轮架的弧形安装槽，轴向长度不能超出扳机护圈与击锤之间的预留空间，否则会出现转动卡滞、击针无法对准弹膛底缘的问题。

　　设计过程中首先要保证六个弹膛孔的分度精度，相邻弹膛的中心夹角必须严格控制在60度，每个弹膛的轴线与弹巢中心回转轴线平行度误差不能超过0.02mm，否则在转动到击发位时，弹膛轴线会与枪管轴线出现偏移，轻则影响射击精度，重则出现弹头蹭膛、膛压异常升高的安全隐患。弹巢外圆柱面设计有对应的定位缺口，与转轮架上的棘爪配合，实现每次转动一个弹膛位的步进定位，缺口的深度与倒角需要匹配棘爪的头部轮廓，既要保证定位时无旷量，也要避免转动过程中出现棘爪卡滞无法复位的问题。

　　弹巢侧壁的减重槽并非单纯的装饰结构，一方面可以降低整体零件重量，让微型枪械的整体配重更均衡，另一方面这些凹槽可以在弹巢转动时减少与转轮架内壁的接触面积，降低沙尘、油污进入后的摩擦阻力，提升复杂使用环境下的动作可靠性。弹巢前后端面的平面度要求较高，前端面需要与枪管尾端面保持极小的贴合间隙，后端面对齐击针的打击位置，平面度误差过大时会出现火药燃气从缝隙泄漏的问题，影响弹头初速的同时也可能对射手造成伤害。

　　从安装配合的角度来看，弹巢中心的通孔需要适配转轮轴的直径，配合间隙控制在0.01-0.03mm之间，间隙过大会导致弹巢转动时出现径向晃动，间隙过小则会在零件出现热胀冷缩或者沾附少量污垢时出现转动卡涩。弹巢尾部的棘齿结构需要与击锤联动的拨杆配合，齿形的角度设计要兼顾拨杆的推动行程与复位时的顺滑度，齿面做小角度倒角处理，避免长期使用后出现齿部磨损导致的步进错位。

　　这类微型构件的设计不同于常规尺寸的枪械零件，因为整体尺寸缩小后，加工公差的占比会被放大，常规尺寸下可以忽略的形位误差，在微型结构上就可能直接导致功能失效，所以建模过程中所有配合面的公差带都需要做针对性收紧，同时要考虑加工工艺的可行性，比如弹膛内的表面粗糙度要达到1.6以下，减少弹头入膛时的摩擦阻力，外表面的非配合面可以适当放宽粗糙度要求，降低加工成本。在实际选型适配时，这类弹巢的尺寸需要和对应型号的枪管、击锤、扳机连杆做联动校验，确保扣动扳机时的联动动作顺畅，击锤待击、弹巢转动、击发三个动作的时序完全匹配，不会出现提前击发或者转动不到位的哑火问题。
