仓储举升式自动导引运输AGV结构

　　这款仓储AGV的设计核心围绕平库内的料箱转运场景展开，区别于传统潜伏式AGV需要搭配料架的使用逻辑，自带的双柱式举升机构可以直接承接标准周转料箱，省去了额外的载具适配成本，在电商仓、电子原料仓、小型零部件加工车间的线边转运场景中适配性更强。从结构布局来看，整车采用下重上轻的配重设计，底盘段集成了驱动轮组、导航传感器、控制模块与供电单元，底部的驱动轮采用差速转向布局，无需额外的转向舵机即可实现原地回转，最小转弯半径控制在车身长度的0.6倍以内，能够适配1.2米宽度的主通道与0.8米宽度的支线通道，在密集排布的货架区间内通行时不会出现剐蹭风险。

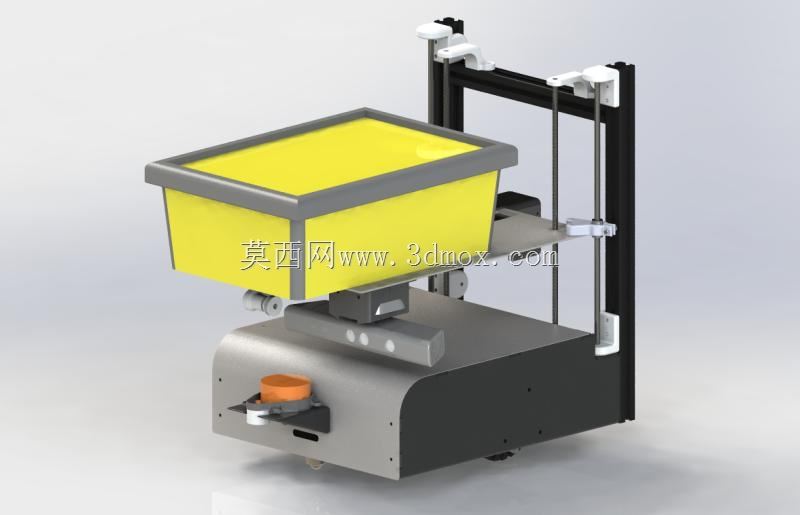

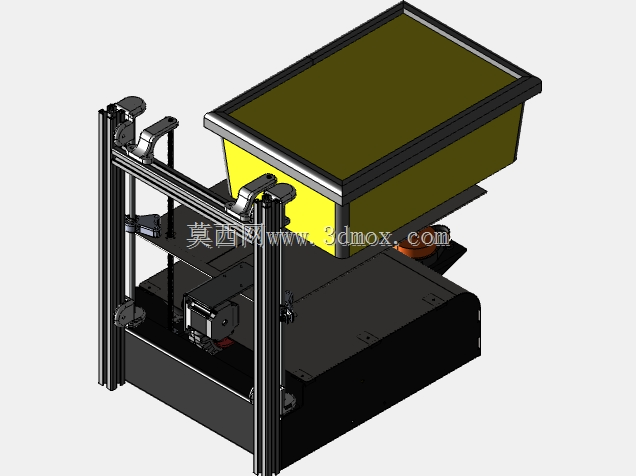

　　举升机构采用双光轴导轨搭配同步带传动的结构，两根垂直布置的镀铬光轴作为升降导向件，配合线性轴承保证升降过程的平顺性，避免料箱抬升后出现晃动偏移，举升行程覆盖常规仓储作业中200mm到800mm的接货高度范围，既可以对接地面放置的料箱，也能够匹配低位货架的层板高度，无需额外配置接驳台。顶部的料箱承载位采用围边式设计，四周的灰色挡边高度为60mm，刚好卡住标准塑料周转箱的底部加强筋位置，即使AGV在起步、制动、转向过程中存在加减速，料箱也不会出现滑移脱落的问题，承载位的黄色面板采用防滑纹理设计，进一步提升料箱放置后的稳定性。

　　车头位置布置的橙色急停按钮处于操作人员触手可及的高度，设备运行过程中出现异常时可以快速触发停机，符合仓储设备的安全设计规范，按钮旁的状态指示灯可以直观显示设备的运行、故障、充电状态，现场运维人员无需连接后台即可快速判断设备工况。在安装边界的考量上，整车的最大外轮廓尺寸控制在长650mm、宽450mm、举升最低位高度900mm的范围内，不需要对现有仓储场地进行大规模改造，地面平整度满足普通环氧地坪的要求即可投入使用，导航模块支持磁条、二维码两种常见的仓储导航方式，用户可以根据自身的预算与场地条件灵活选择，不需要为了适配设备重新规划全场的导航标识。

　　底盘下方的从动轮采用万向脚轮结构，配合驱动轮形成四点支撑，即使地面存在3mm以内的高度差，也能够保证四个轮组同时接触地面，不会出现驱动轮悬空导致的丢步、跑偏问题。举升机构的传动部分采用封闭式同步带设计，避免仓储环境中的灰尘、碎屑进入传动副造成磨损，日常维护只需要定期检查同步带张紧度与光轴润滑情况即可，维护成本远低于采用丝杠传动的举升结构。料箱承载位的设计预留了传感器安装孔位，可以根据需求加装光电传感器检测料箱是否放置到位、料箱内是否有物料，避免设备空跑或者带空箱执行任务，提升整体的作业效率。从实际作业逻辑来看，这款AGV可以直接对接生产线边的出料位，将加工完成的零部件连同料箱一起转运到仓储区的对应货架位，也可以根据仓储管理系统的指令，将物料从存储区运送到产线的上料位，全程不需要人工干预，单台设备可以替代2名转运工人的重复搬运作业，尤其适合多批次、小批量的生产物料转运场景，不会出现人工搬运过程中出现的料箱磕碰、物料错放问题。设备的供电接口布置在车尾位置，支持自动充电桩对接，电量低于设定阈值时可以自行前往充电位补能，不需要人工插拔充电接头，能够实现24小时不间断作业。在结构建模的过程中，所有的安装孔位、配合公差都按照实际机加工与装配要求设计，光轴与安装座的配合采用H7/g6的间隙配合，保证装配时能够顺利压装，同时不会出现过大的配合间隙导致导向精度下降，同步带轮的安装位预留了张紧调节余量，装配时可以根据实际皮带长度调整中心距，避免皮带过松出现跳齿、过紧加剧轴承磨损的问题。底盘的外壳采用分体式设计，上盖可以直接掀开，不需要完全拆解车身就能够对内部的控制模块、接线端子进行检修，外壳的拼接处设计有防水挡边，能够抵御仓储日常保洁过程中的飞溅水渍，避免内部电路出现短路问题。
