自行车配件锁螺丝转盘式组装设备

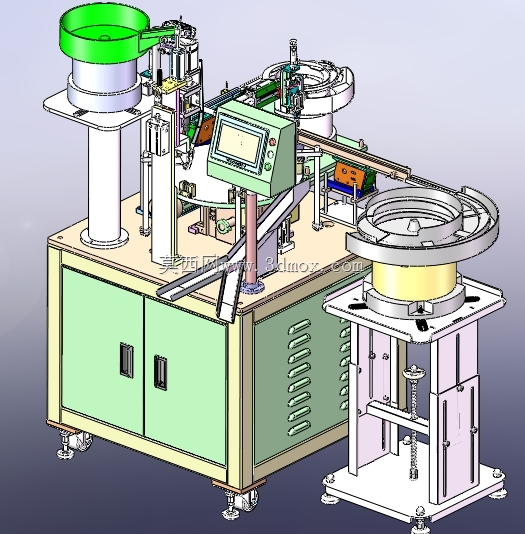

　　这款转盘式锁螺丝设备主要面向自行车零配件的组装工序场景，在自行车零部件生产的装配环节，很多小尺寸金属、塑料配件都需要完成螺丝锁付固定，传统人工锁付不仅效率波动大，还容易出现螺丝滑牙、锁附深度不一致、漏锁等质量问题，这类转盘式多工位设备刚好适配中小尺寸自行车配件的批量锁付需求，能在产线中衔接配件上料与成品下料环节，替代3-4名锁付工位的人工操作。设备整体采用落地式柜型机架结构，底部配置可调脚轮与支撑脚，既方便产线布局调整时的移位，也能在设备运行时调平固定，抵消锁付机构动作产生的微小震动，保证锁附精度。机架主体采用方管焊接框架搭配钣金封板，下部柜体预留电气元件安装空间，侧面开有散热格栅，避免柜内伺服驱动器、PLC模块长时间运行积热。

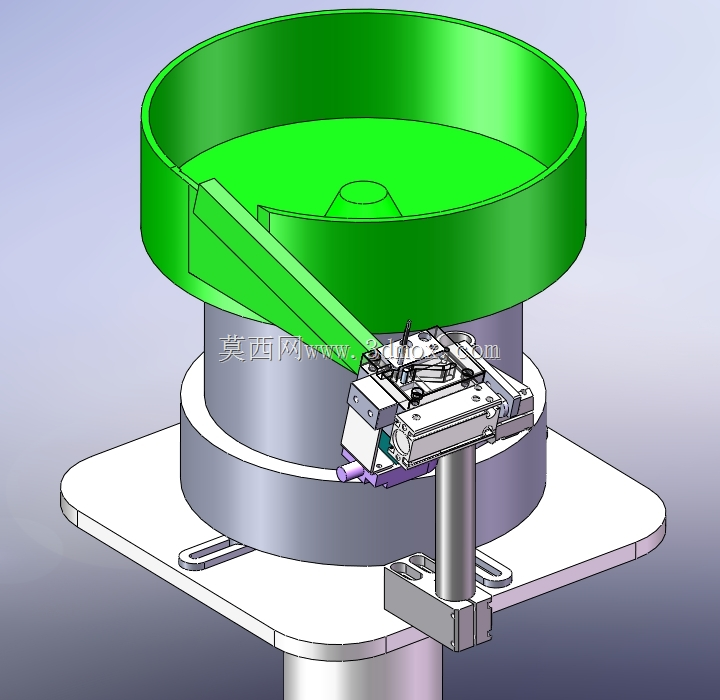

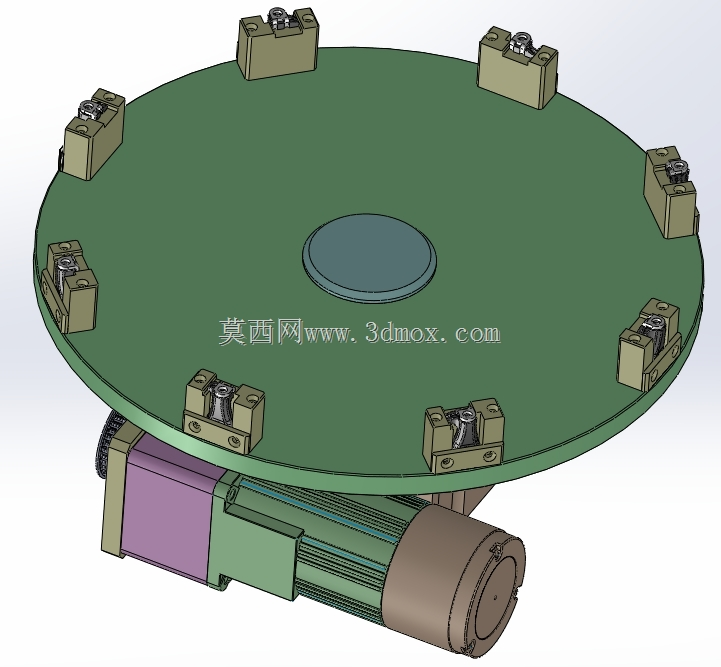

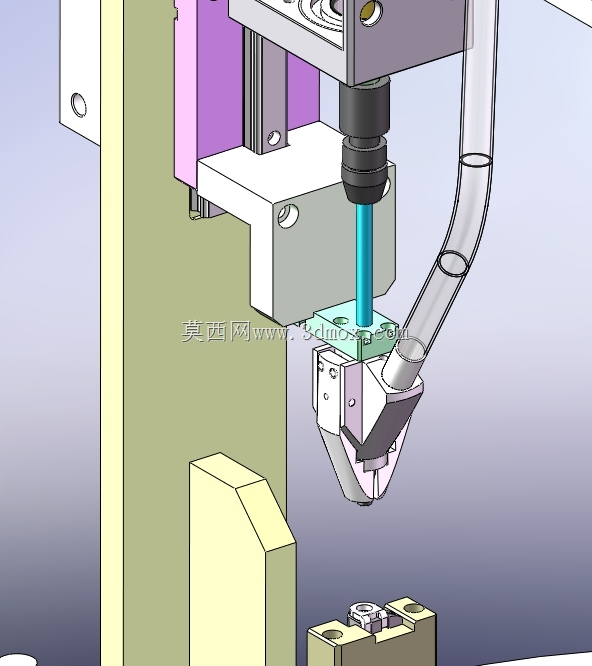

　　设备核心的转盘机构采用间歇式分度传动，转盘上根据工序需求设置了多个工件定位工装位，工位排布按照工序流依次设置：人工或自动上料位、螺丝锁付位、成品检测位、下料位，转盘每次转动的分度精度控制在±0.02mm以内，保证每个工位停留时工件位置与执行机构的对位偏差在允许范围内，不会出现锁付偏位的问题。供料部分配置了两台振动盘，分别负责待锁付的自行车配件本体与螺丝的有序送料，其中配件振动盘通过螺旋轨道将杂乱的工件排序后经直振送料槽输送到上料工位，螺丝振动盘则将螺丝排序后通过分料机构逐个输送到锁付头的取料位置，锁付机构采用伺服电批搭配垂直升降模组，可根据不同螺丝的锁付扭矩要求设置参数，锁付过程中实时反馈扭矩数值，出现滑牙、浮锁情况时设备会自动触发报警，提示操作人员排查异常。

　　操作端配置了嵌入式触控显示屏，安装在可小角度调整的支撑立柱上，操作人员可以在屏幕上设置转盘转速、锁付扭矩、工位停留时间等参数，屏幕旁设置了启动、停止、急停实体按钮，方便日常操作与紧急情况处置。设备的安装边界需要预留至少1.8米×1.5米的地面空间，设备后侧需要预留0.6米以上的维护空间，方便检修振动盘、电气柜内部元件，设备进线电源采用常规工业三相380V供电，气源接口配置在设备侧下方，适配工厂常规0.5-0.7MPa的压缩空气气源，不需要额外配置特殊动力源。

　　在设计思路上，这类设备优先考虑工序的节拍匹配，转盘的分度时间与锁付机构的动作时间做了同步优化，保证每个锁付动作完成后转盘刚好转动到下一个工位，不会出现工位等待的空程浪费；工装部分采用快换式设计，当需要切换不同型号的自行车配件锁付时，只需要更换转盘上的定位工装、调整电批的锁付高度参数，不需要对设备主体结构做大幅改动，能适配同类型不同规格配件的小批量多批次生产需求。设备的出料滑道采用倾斜式不锈钢溜槽，锁付完成的成品随转盘转动到下料位后，由顶出机构将工件推到溜槽上，依靠自重滑落到成品收集盒内，不需要额外配置下料机械手，在满足功能需求的前提下简化了结构，降低了设备的维护点。送料轨道处都设置了物料检测传感器，当振动盘缺料、送料卡料时，设备会自动暂停对应工位的动作并触发提示，避免空打损坏工件或锁付头。整体结构的外露运动部件都做了安全防护考虑，转盘边缘、传动机构位置都预留了安全防护栏的安装位，实际投产时可以加装透明亚克力防护板，避免操作人员误触运动部件造成安全事故。
