车载式橡胶弹力无人机发射装置

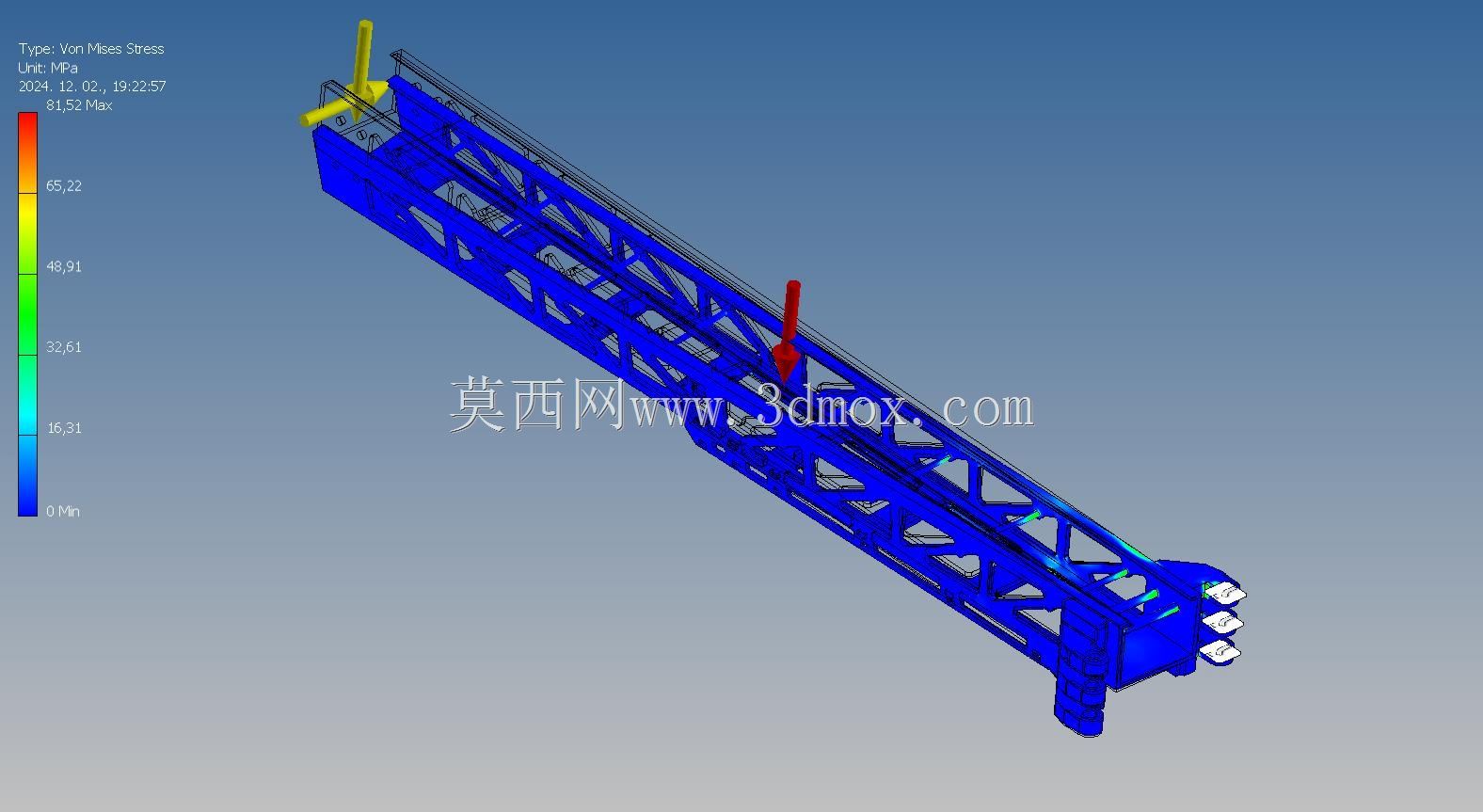

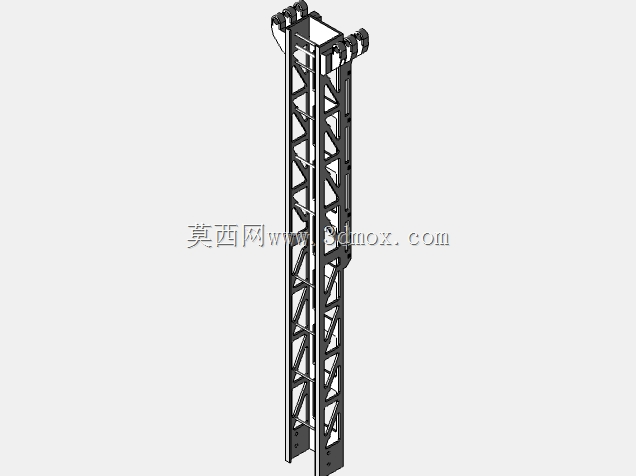

　　这套车载式橡胶弹力无人机发射装置，核心适配野外无铺装跑道场景下的中小型固定翼无人机快速起飞需求，整套系统依托越野载具平台搭载，可随任务分队快速转场，抵达作业区域后仅需展开支撑结构即可完成部署，无需额外修建临时起降场地，适配山林、戈壁、滩涂等多种复杂地形的作业环境。整套发射架采用分段式桁架结构设计，主承载梁选用高强度铝合金型材拼接成型，在保证结构刚度的前提下尽可能降低自身重量，避免给载具带来额外的载荷负担；架体底部设置多组可调节液压支腿，展开后可根据地面平整度独立调整每个支腿的伸出长度，保证发射轨道的水平度与仰角符合起飞参数要求，支腿底端配有防滑驻锄，可嵌入松软土层抵消发射瞬间的后坐力，避免架体移位。发射动力源采用多组并联的高阻尼橡胶弹力组，相比火药弹射、气压弹射方案，橡胶弹力结构无需额外携带动力气源或火工品，日常存储维护难度更低，且弹力输出曲线平缓，不会在发射瞬间给无人机机身带来过大的冲击过载，能有效保护机载的精密传感设备；弹力组的预紧行程可根据无人机的起飞重量灵活调整，适配不同起飞重量的固定翼无人机作业需求，预紧机构采用棘轮锁止结构，调整到位后可自动锁止，避免弹力意外释放引发安全事故。

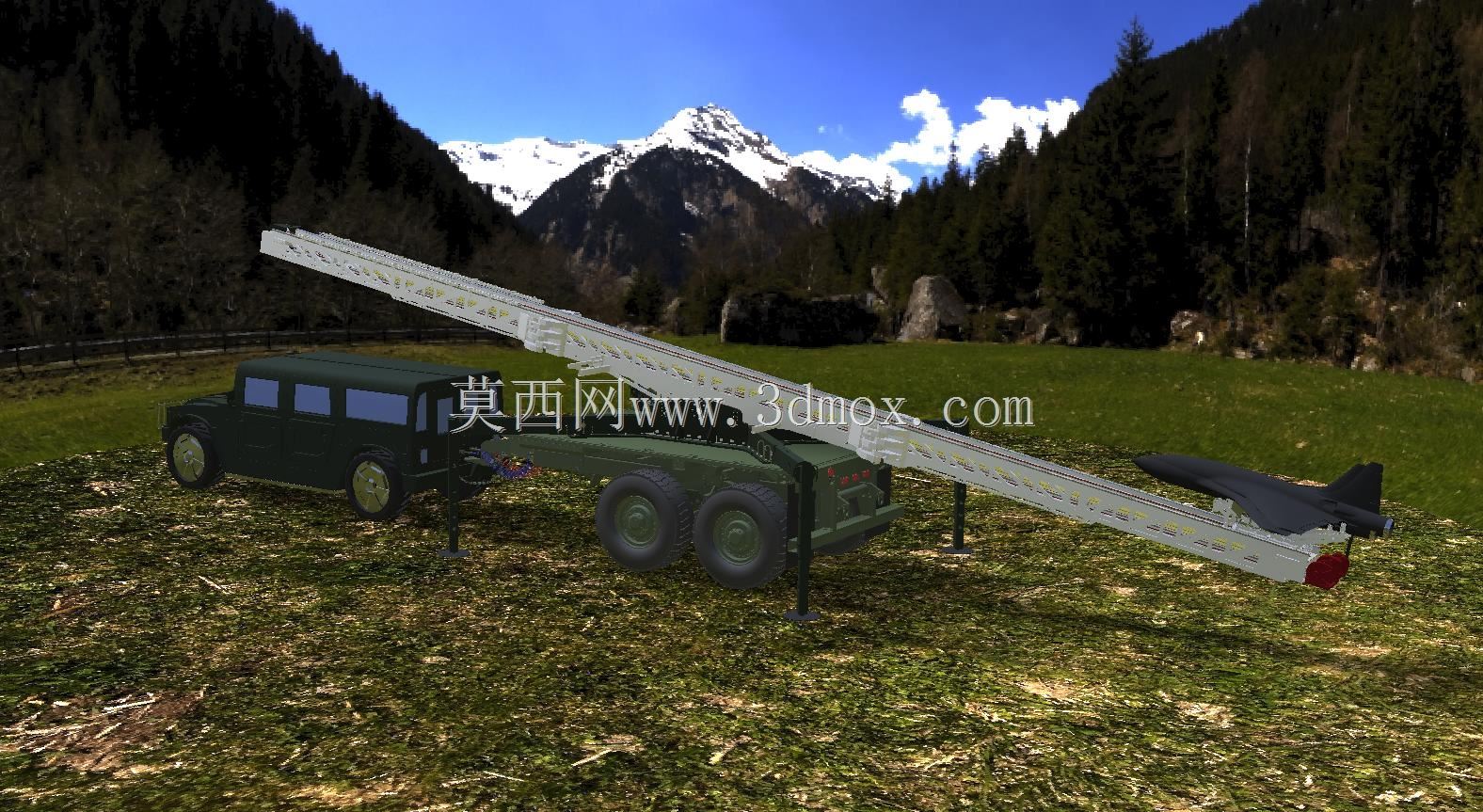

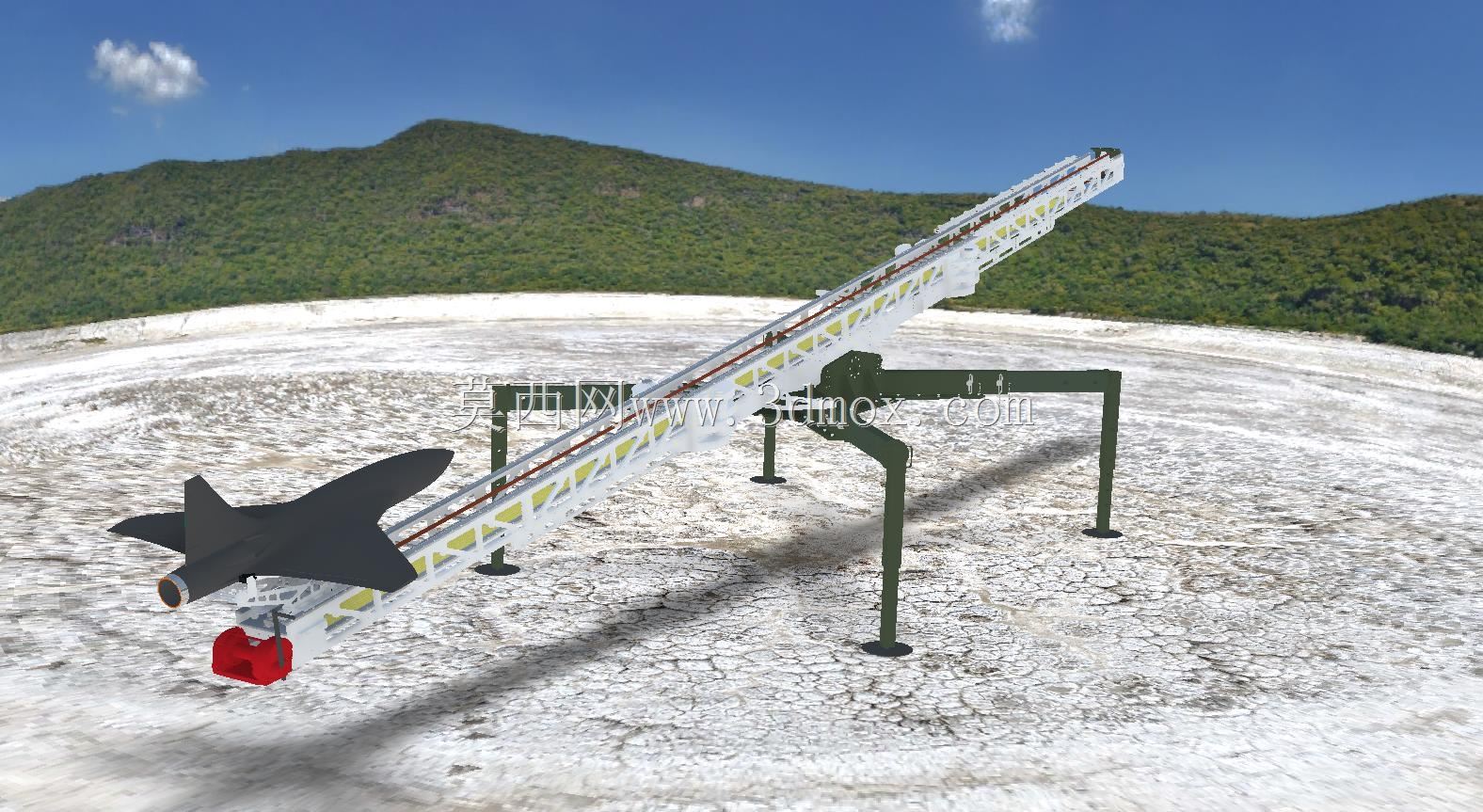

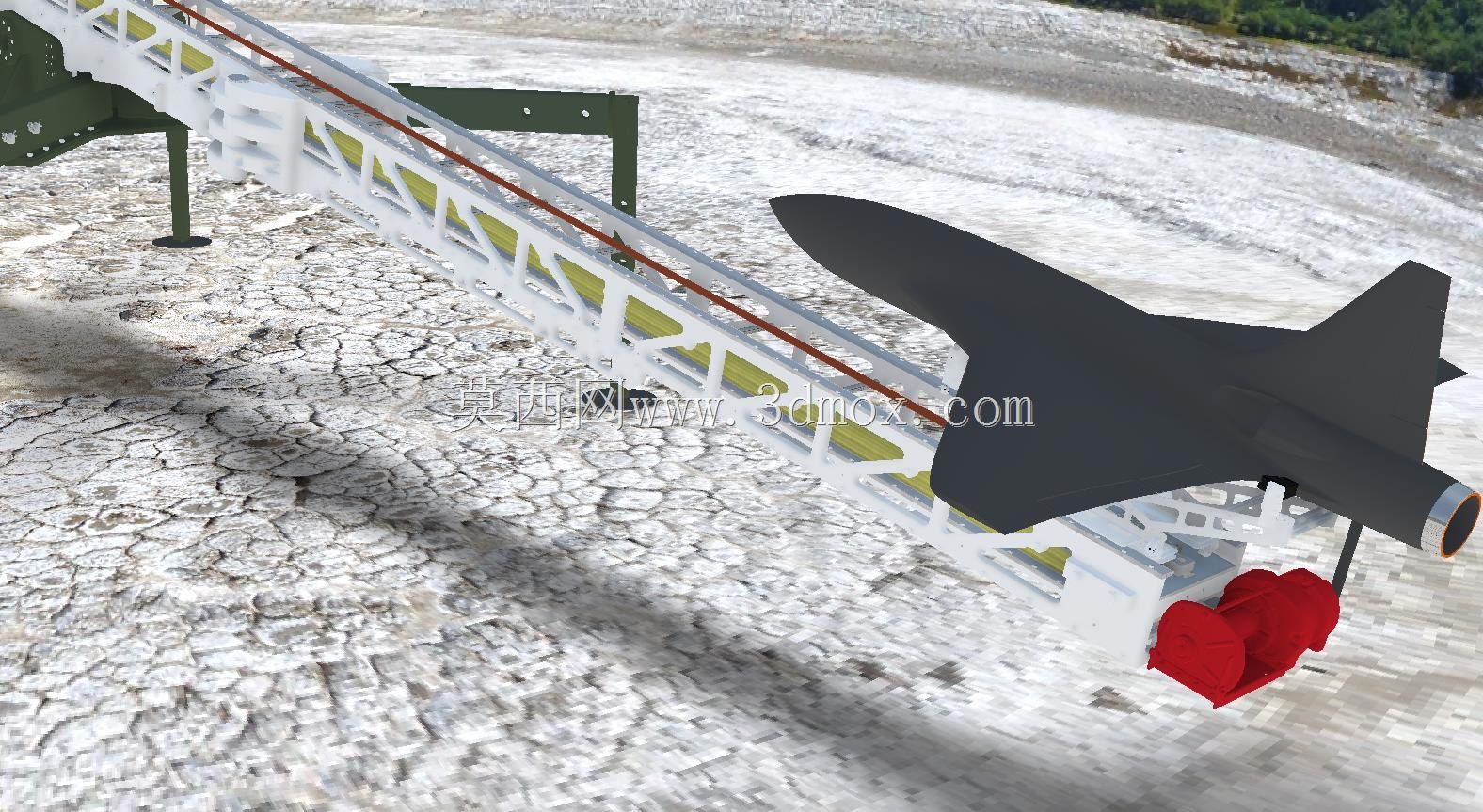

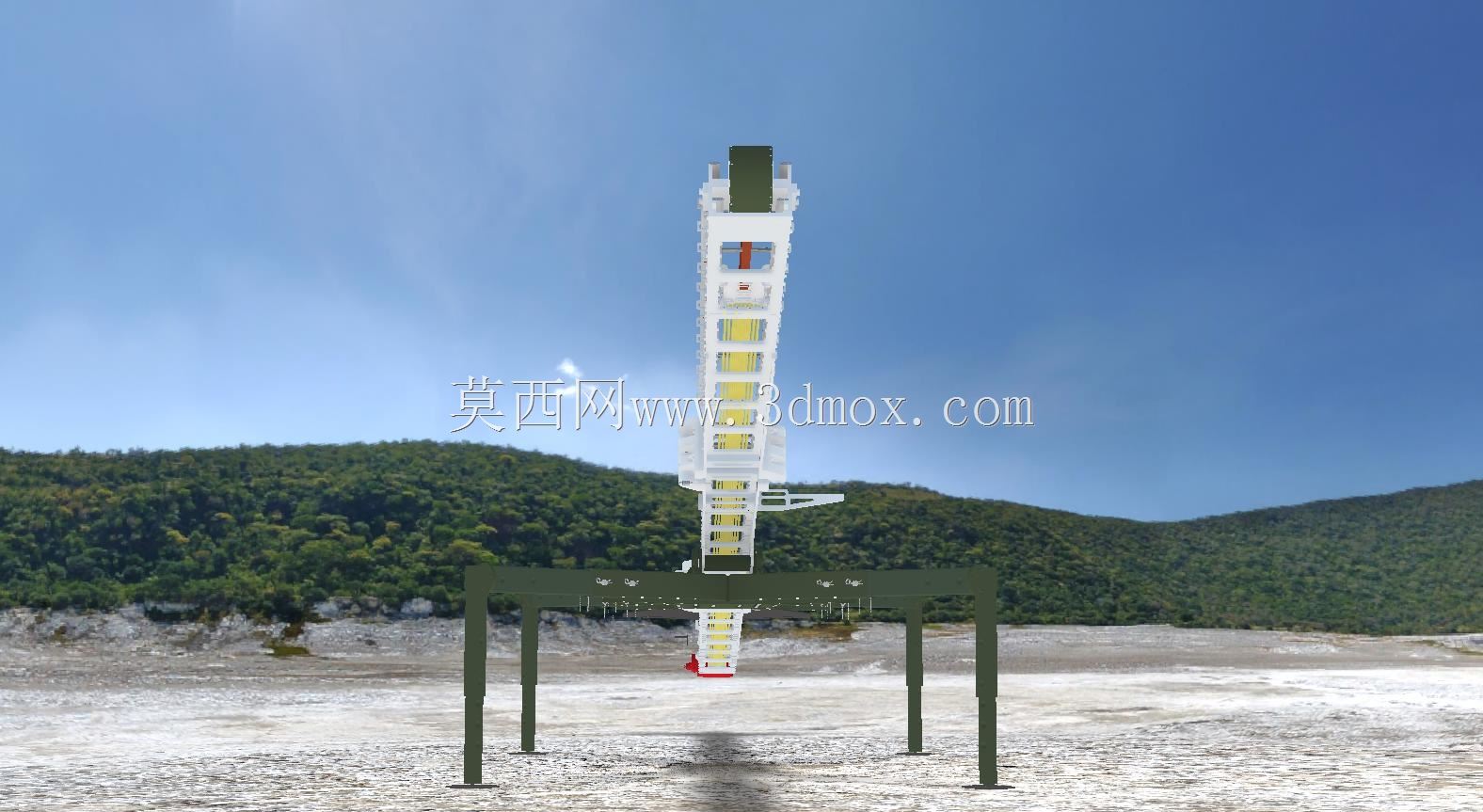

　　轨道部分采用双侧导向限位结构，轨道面镶嵌低摩擦系数的尼龙衬条，无人机滑跑过程中摩擦阻力小，不会刮损无人机机身的滑橇结构；轨道末端设置有缓冲止位块，当无人机加速到离轨速度脱离轨道后，滑动的牵引块会撞击止位块完成动能卸除，避免牵引块飞出轨道造成设备损坏或人员受伤。整套装置与载具的连接采用快拆式旋转支座，行军状态下发射架可整体旋转收拢至载具货厢上方，通过快速锁扣与货厢边梁固定，整车外廓尺寸符合公路行军的限界要求，无需额外拆解即可通过常规等级道路与桥梁；展开状态下轨道仰角可在15度到35度区间内连续调整，可根据现场的风速、风向以及无人机的起飞重量匹配最优的发射仰角，保证无人机离轨后能快速获得足够的升力进入稳定飞行状态。

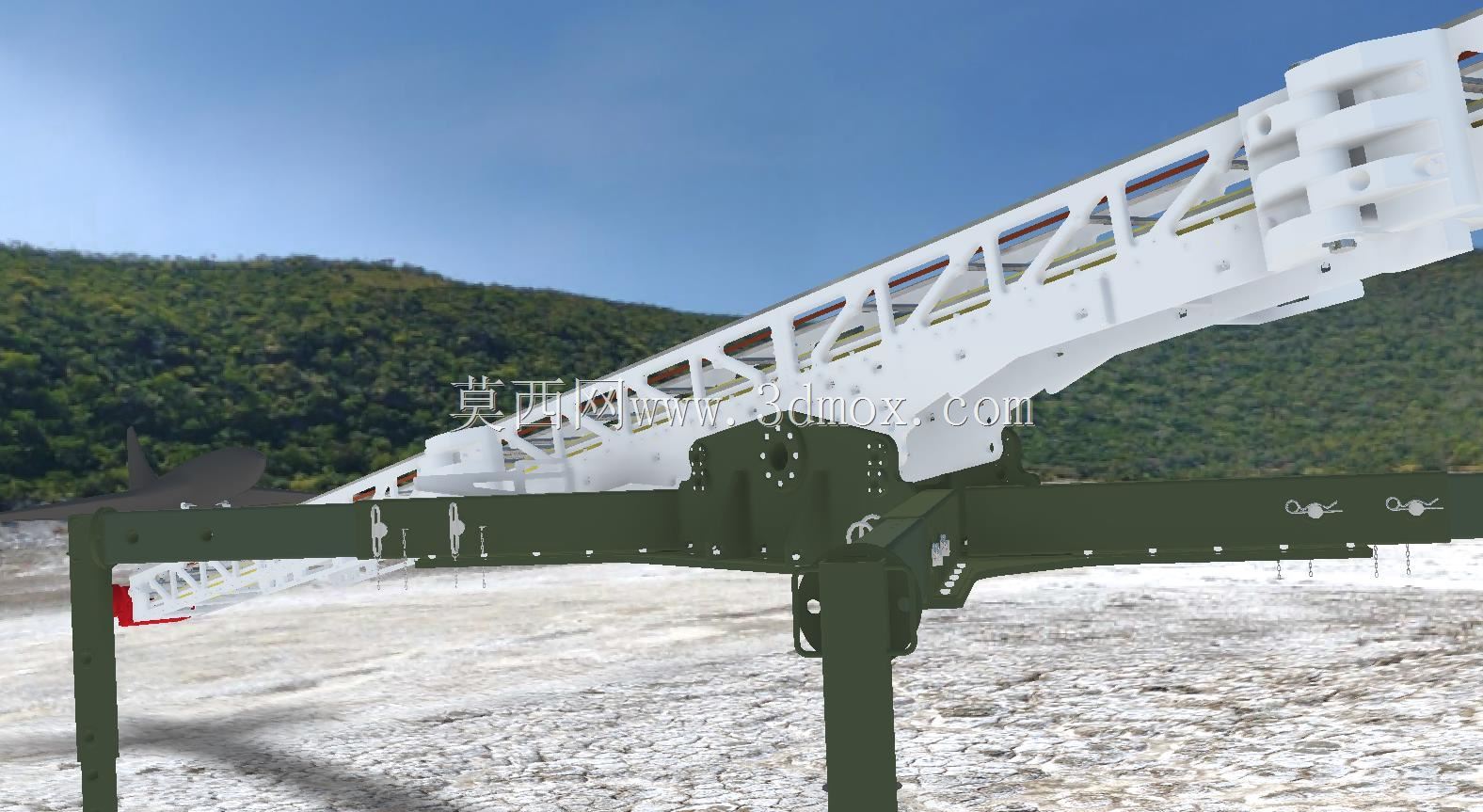

　　从结构设计细节来看，架体的所有铰接点都配有自润滑轴承，长期野外作业无需频繁加注润滑脂即可保证转动顺畅，所有外露的金属结构件都做了军绿色硬质阳极氧化处理，具备耐盐雾、耐湿热的特性，可在高海拔、高湿度的恶劣环境下长期使用而不出现锈蚀问题。整套系统的操作不需要额外的外接电源，所有的锁止、调整、触发机构都采用纯机械结构，可靠性更高，在野外无电力补给的场景下也能正常完成发射作业，两名操作人员即可在15分钟内完成从行军状态到发射准备状态的转换，作业效率完全匹配野外机动任务的响应要求。

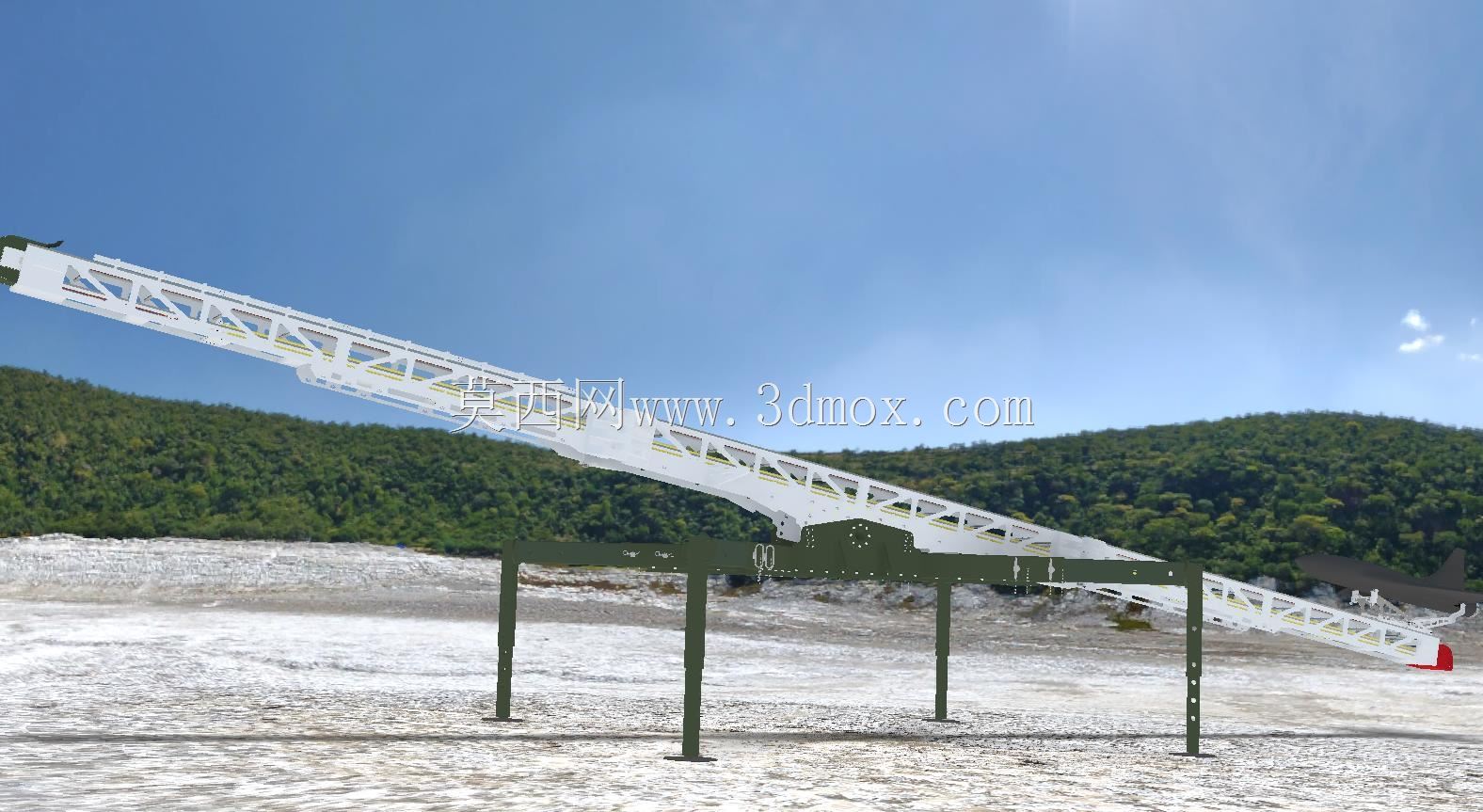

　　在安装边界方面，整套发射架收拢状态下的长度不超过载具货厢的长度，宽度不超出载具的车身宽度，最高点距离地面的高度不超过2.4米，满足普通公路的通行限高要求；展开状态下支腿的横向跨距为2.8米，纵向跨距为4.2米，可在坡度不大于15度的不平坦地面上通过支腿调整完成水平校准，不需要额外平整场地。轨道的有效滑跑长度为6米，可满足最大起飞重量120公斤级的固定翼无人机弹射起飞需求，离轨速度可达到18m/s，能够保证无人机在无风环境下也能顺利起飞，不会出现失速坠机的问题。
