SCARA四轴工业机械臂结构设计

　　这套SCARA四轴机械臂的三维结构，面向平面装配、分拣、点胶、搬运这类对节拍和重复定位精度要求较高的工位。整机采用串联关节布局，底座承担回转与承重，大臂、小臂在水平面内完成伸缩与摆位，末端执行器负责竖直方向的下压取放与旋转补偿，四个自由度的配置恰好覆盖Selective Compliance Assembly Robot Arm所强调的水平柔顺、竖直刚性特性。

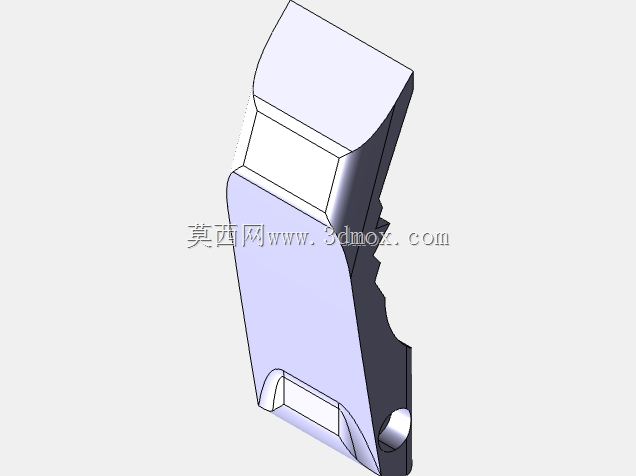

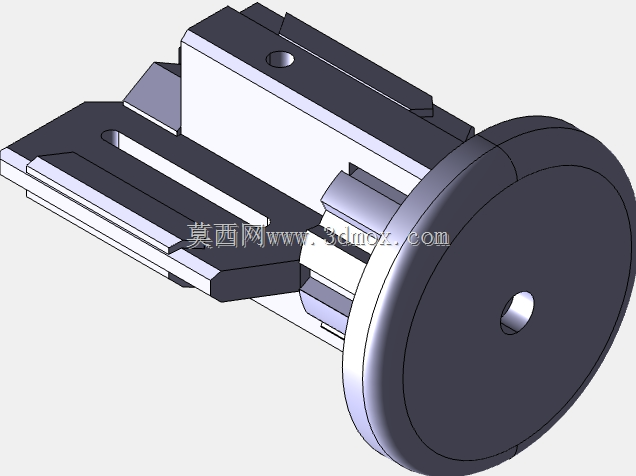

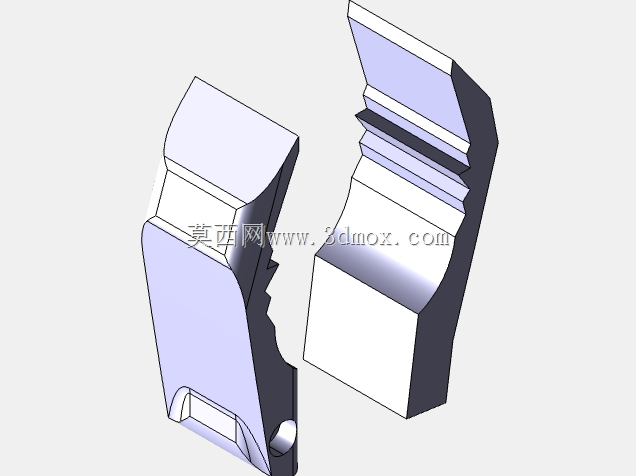

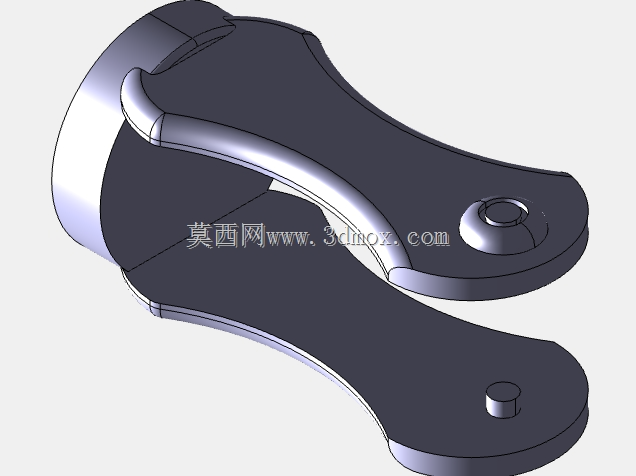

　　从实际产线用途看，这类臂常见于3C电子装配、小型五金件上下料、PCB插件、螺丝锁付、涂胶以及轻型包装分拣。水平方向的柔顺性让它在插装销轴、对接孔位时能够容忍微小偏差，避免硬顶损伤工件；而Z向保持较高刚度，压装、拧紧时不会明显让刀。末端夹爪在模型中采用平行夹持结构，两指开合行程适配规则小件，夹指与腕部法兰之间预留了快换接口，现场可更换为真空吸盘、电动拧枪或点胶阀。

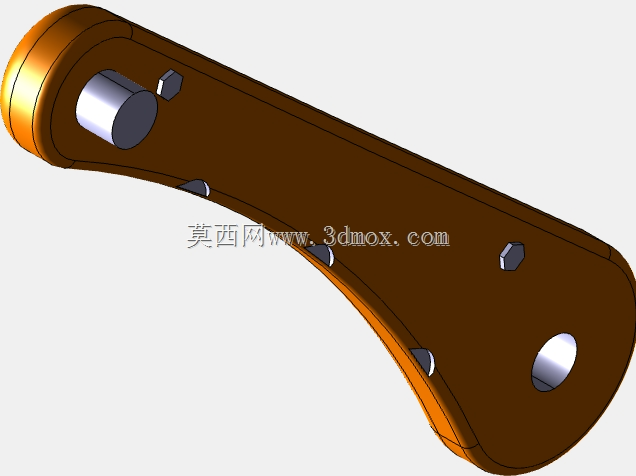

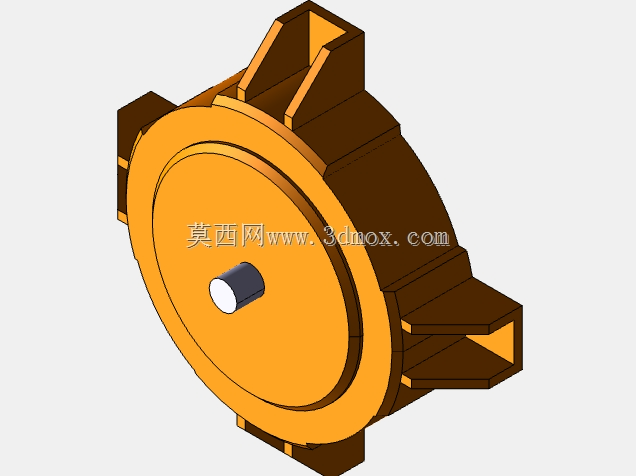

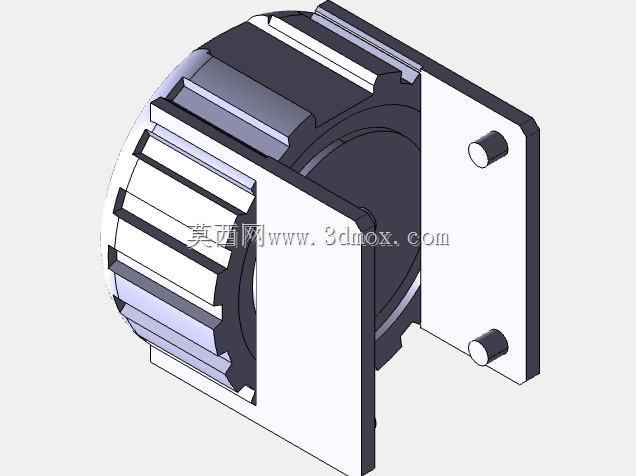

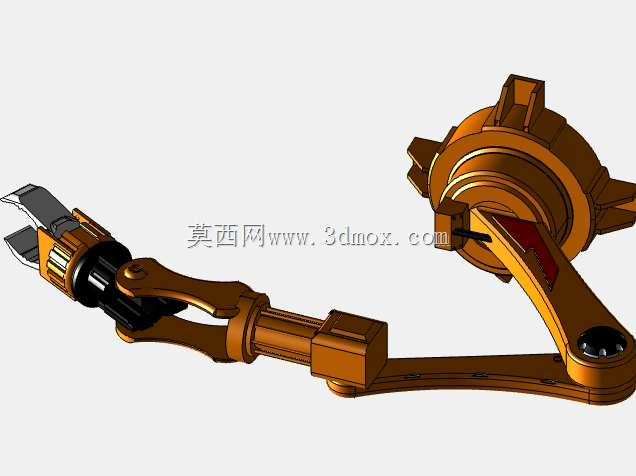

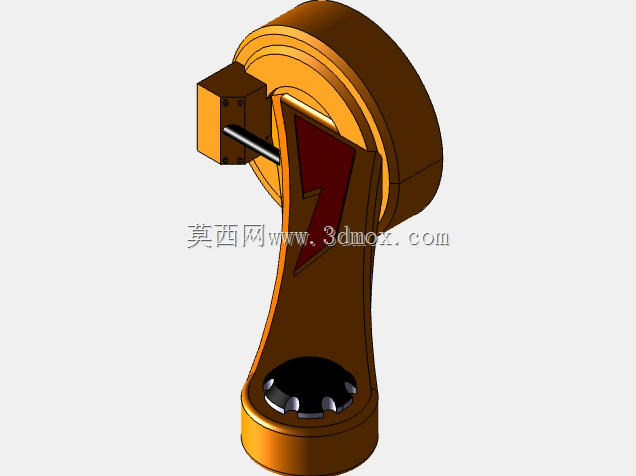

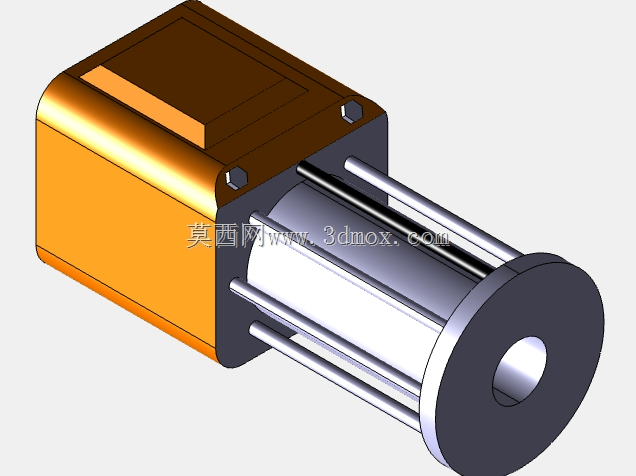

　　结构设计上，底座为带加强筋的盘式铸造/焊接座，底部均布安装孔与定位凸台，用于和工装台板或地轨对接，承受整机倾覆力矩。J1关节位于底座中心，内置大规格回转支承，侧面布置驱动与减速单元；模型中关节处可见谐波/RV减速安装腔与走线空间。大臂为箱型截面梁，内壁加筋以控制弯曲变形，同时在保证刚度的前提下做了局部减重。J2关节连接小臂，二者同轴布局思路清晰，关节端盖、轴承位、密封槽均有体现。小臂末端集成J3升降套筒与J4腕转，夹爪通过法兰固定，气管与电缆沿臂内拖链走向布置，外露部分用护罩遮挡，避免与周边设备干涉。

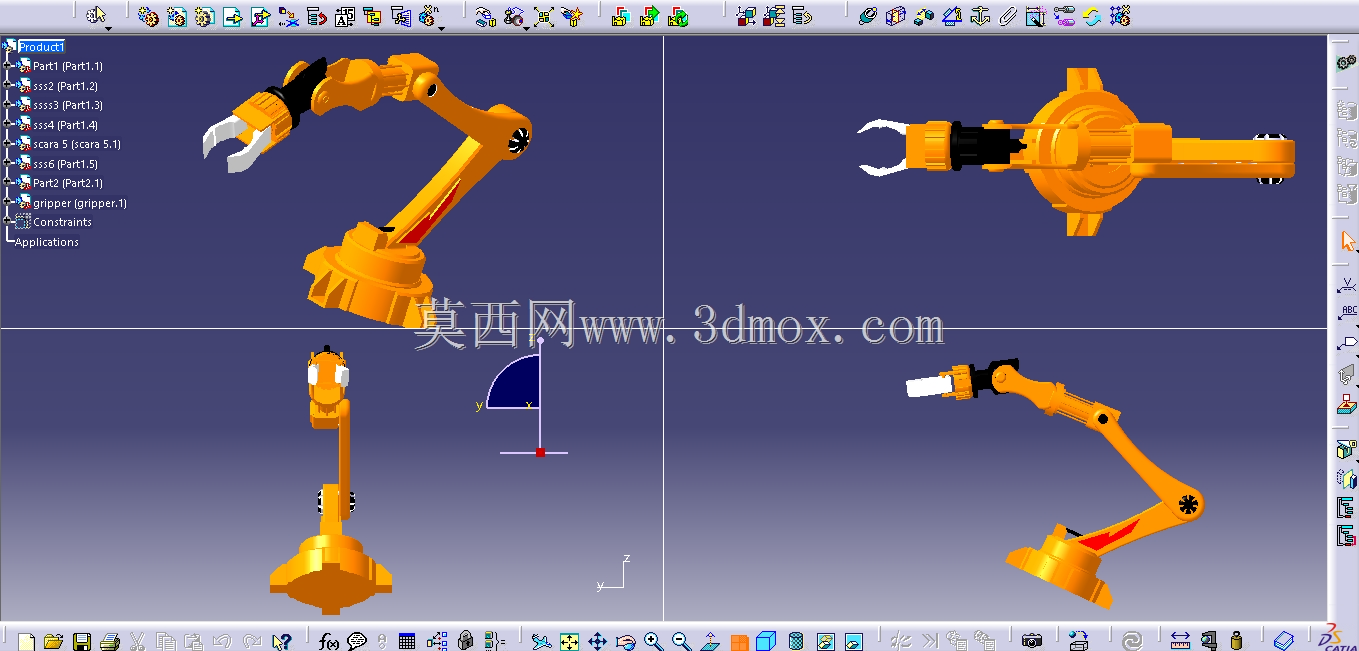

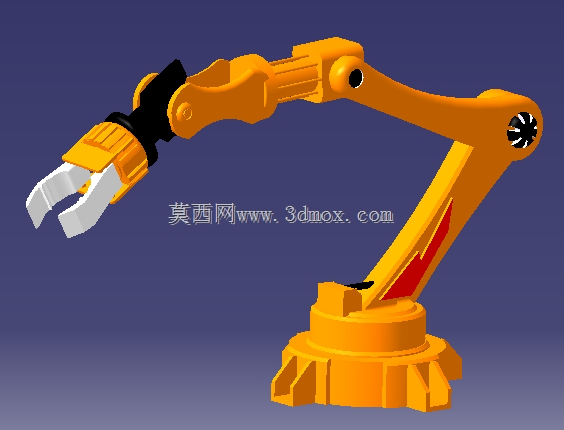

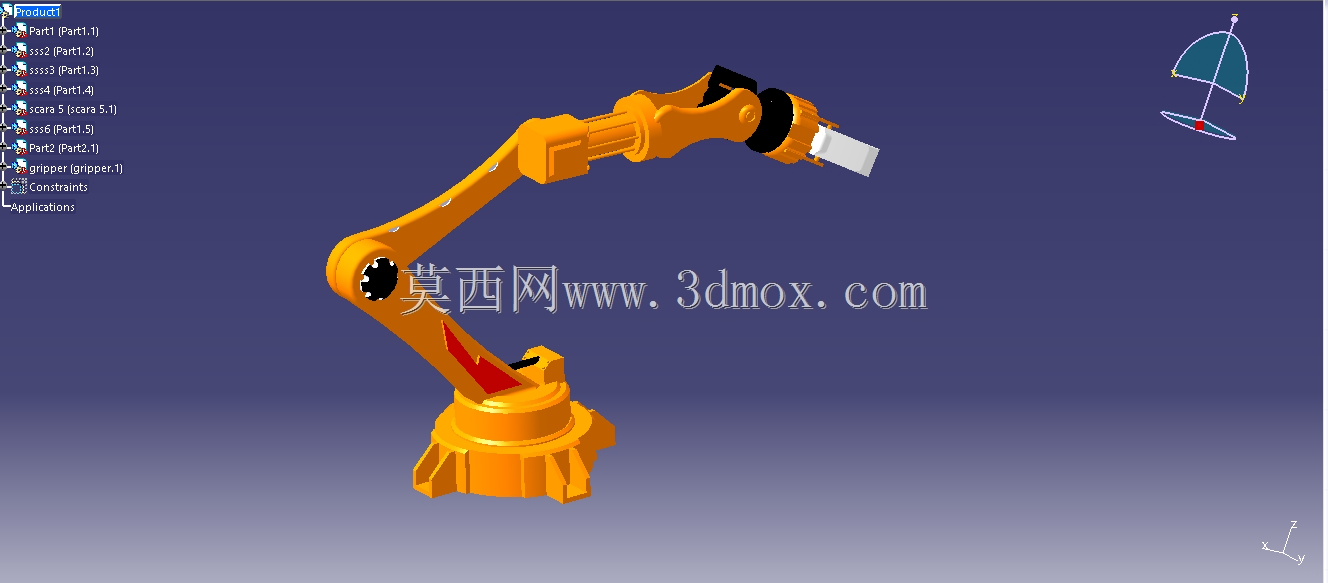

　　外形与安装边界方面，整机回转半径由大臂加小臂的展开长度决定，底座直径约占臂展的三分之一，高度方向以底座到J2轴线为主体，Z轴行程由末端套筒上下移动提供。布置产线时需要确认最大臂展覆盖的工作圆盘、底座固定孔距、机身最高点与安全围栏间距，以及夹爪在极限伸位时的末端负载偏心。模型中红黄配色区分了臂体与装饰护罩，黑色部分为关节驱动罩和夹爪连接段，红色箭头标识了运动方向，便于评审时识别转动副。

　　建模过程中，各关节按实际装配关系拆分：底座组件、J1回转座、大臂焊合件、J2肘节、小臂、J3/J4腕部、夹爪分别成件，配合面保留轴承、挡圈、螺栓孔位。干涉检查重点放在大臂与底座在极限后摆时的间隙、小臂折叠时与大臂护罩的距离，以及夹爪张开后与腕部的碰撞。对结构工程师而言，这套数模可直接用于臂体刚度校核、电机减速机选型验算、工作空间包络绘制和周边夹具的协同布局；对自动化集成人员，则可据此评估节拍、末端负载能力与产线占地，再决定是否增加第七轴行走机构或视觉引导。整体几何完整表达了SCARA臂的运动骨架与安装接口，是轻量化工业机器人方案设计阶段比较实用的参考结构。
