阀体加工天轨倒挂机器人上下料工作站

　　这套工作站针对阀体类零件机加工环节的上下料需求设计，适配两台并行布置的加工机床，可覆盖不同规格阀体的毛坯上料、成品下料工序流转，解决传统人工上下料效率波动大、重复定位精度不足、高危工位人员值守的痛点，在阀门制造、液压元件加工车间的机加工单元中可直接对接现有卧式/立式加工机床布局，无需对原有设备地基做大规模改动。

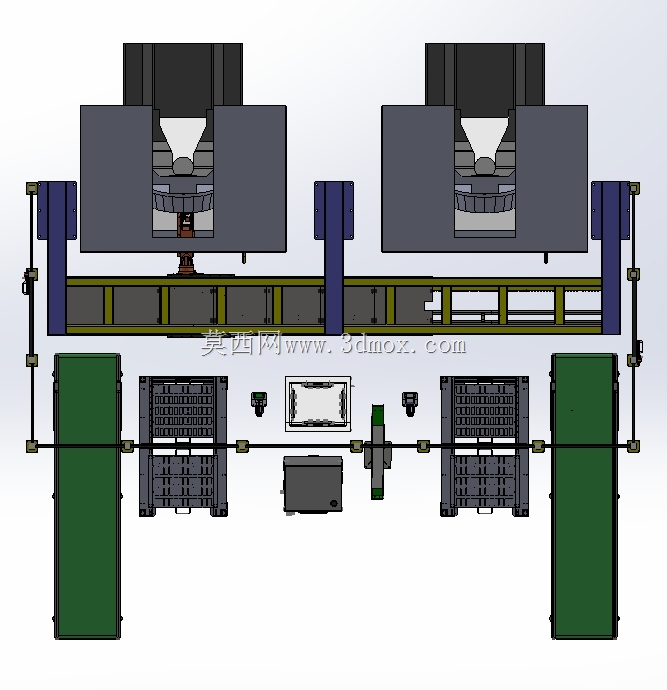

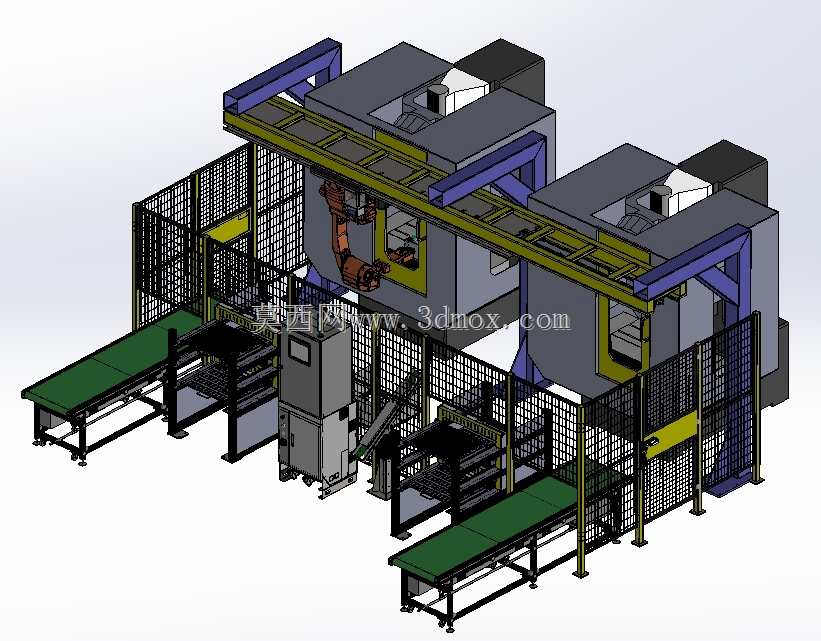

　　设计阶段优先考虑了多品种阀体的换产兼容性，没有采用常规落地式机器人安装方案，而是选择倒挂式天轨搭载工业机器人的结构，核心原因是落地式机器人的作业半径会被两台机床的中间立柱、周边安全围栏遮挡，无法同时覆盖两台机床的夹具工位、两侧的进出料输送线，而倒挂安装后机器人的运动范围完全处于机床操作面的上方区域，不会与地面的输送线支架、料仓结构产生运动干涉，同时天轨的行程可根据机床间距做定制化调整，单台机器人即可覆盖双工位的上下料动作，相比双机器人配置大幅压缩设备投入成本。

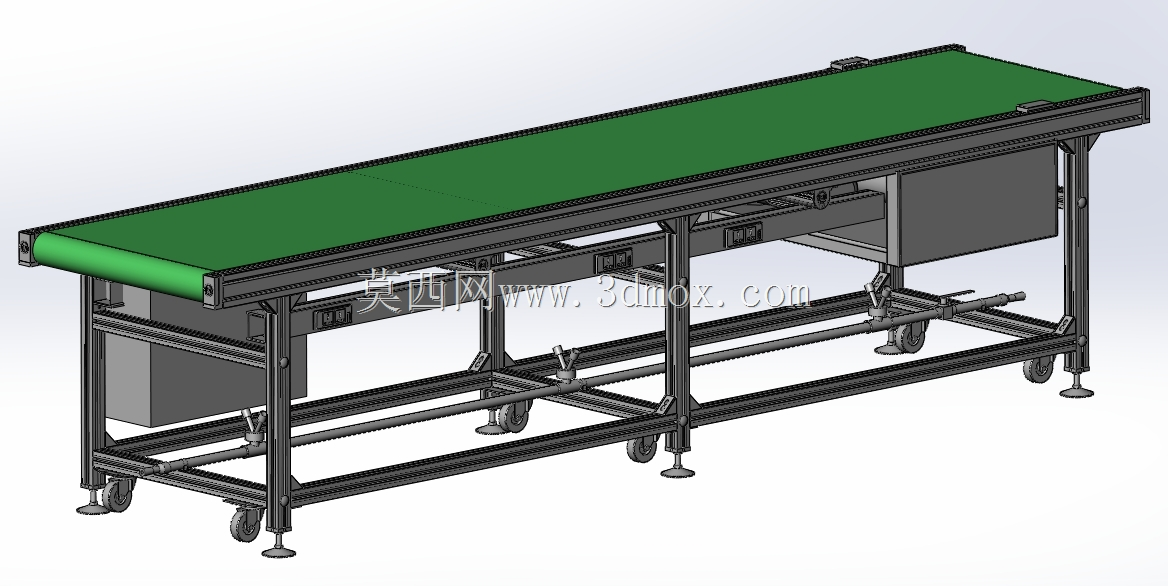

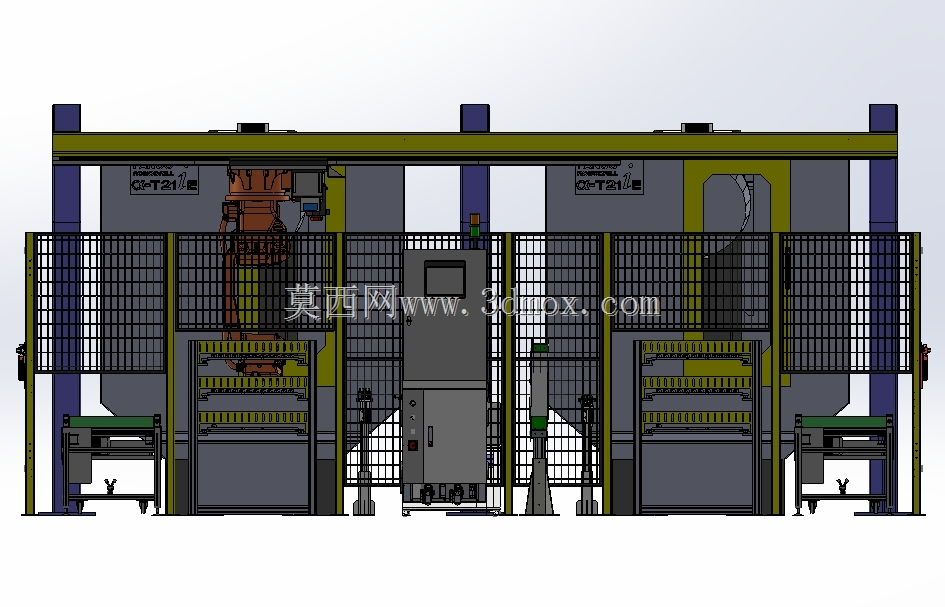

　　工作站的外围采用网格安全围栏做全区域防护，围栏上设置带安全联锁的检修门，一旦人员闯入防护区域，设备会立即触发急停信号，避免机器人运动过程中发生安全事故。两侧布置的皮带输送线分别承担毛坯进料与成品出料功能，输送线的高度匹配人工码料的操作 ergonomics 要求，线体侧边设置定位挡停机构，可对工装托盘做精准定位，保证机器人每次取料的位置偏差控制在0.1mm以内，无需额外增加视觉定位即可满足抓取精度要求。

　　天轨部分采用重载铝型材搭配直线导轨做承载结构，传动形式选用齿轮齿条传动，可保证机器人在高速移动过程中的运行平稳性，重复定位精度控制在±0.05mm范围内，天轨的安装高度距离地面3.2米，预留出足够的下方维护空间，人员可在天轨下方完成机床夹具调整、输送线维护等操作，不会与天轨本体产生碰撞。倒挂安装的机器人选型为六轴多关节工业机器人，末端搭载气动夹爪，夹爪的指型可根据不同阀体的外轮廓做快换设计，换产时仅需更换夹爪指、调整对应抓取点位程序即可完成不同产品的切换，单批次换产调整时间可控制在15分钟以内。

　　设备布局阶段做了完整的运动干涉仿真验证，对机器人的全行程动作、天轨的全行程移动、机床防护门的开合动作、输送线的托盘运动做了碰撞检测，确保所有运动部件在运行过程中无硬干涉，同时预留了100mm以上的安全间隙，避免因零件加工误差、装配误差导致的运行卡滞。电气控制部分采用分布式IO布局，天轨的驱动电机、机器人的控制柜体、输送线的驱动单元均通过总线连接至主控制柜，可实现与机床系统的信号交互，当机床完成加工、防护门打开到位后，机器人会自动收到信号进入机床内部完成成品抓取、毛坯上料动作，整个流程无需人工干预，可实现24小时连续运行。

　　考虑到阀体零件多为铸铁、铸钢材质，毛坯表面存在残留铁屑、切削液，夹爪的夹持面做了防滑齿设计，同时在夹爪侧边设置吹气嘴，可在抓取零件前对机床夹具定位面做铁屑清理，避免铁屑残留导致的零件装夹偏差，保证加工精度。输送线的末端设置成品料仓，可容纳20件以上的成品阀体，人员仅需间隔2小时补充一次毛坯、转运一次成品即可，大幅降低一线操作人员的劳动强度，单台工作站可替代2名操作工人完成两班倒的上下料作业，投资回报周期可控制在18个月以内。

　　安装边界方面，整套工作站的占地尺寸为长6.8米、宽4.2米，地面承载要求不低于5吨每平方米，天轨的安装基础采用膨胀螺栓固定于地面预埋钢板上，无需做特殊的地基浇筑，适配大部分现有机加工车间的地面条件。气源接口设置在主控制柜侧边，要求供气压力稳定在0.5-0.7MPa，整机耗气量不超过120L/min，供电采用三相五线制380V电源，整机额定功率12kW，布线时预留10%的线缆长度余量，方便后期设备布局微调。
