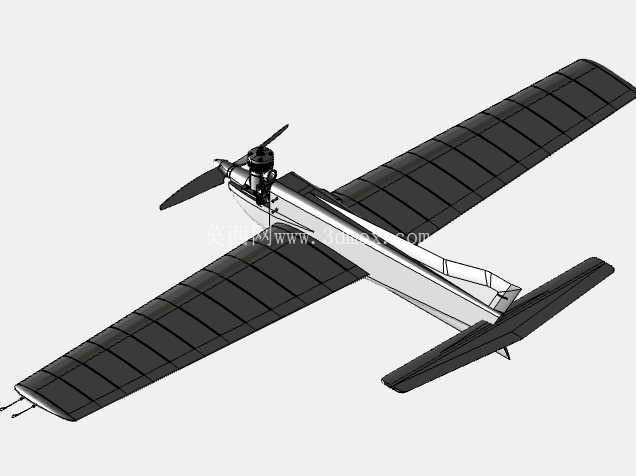

空战主题固定翼飞行器外观结构建模

　　本次完成的固定翼空战载具三维结构模型，核心面向航空科普教具开发、空战模拟场景搭建、航模改装设计三类实际应用场景，在建模阶段就充分考虑了不同使用场景下的结构适配需求，没有做无意义的曲面冗余堆砌，所有结构特征都对应实际载具的功能逻辑。从实际用途来看，该模型既可以作为青少年航空科普教育的展示载体，帮助学习者直观理解固定翼飞行器的机身布局、翼面配合逻辑，也可以导入空战仿真场景作为交互载具使用，还能为小型电动航模的改装设计提供结构参考，省去基础外形测绘的重复工作量。

　　在功能特性的还原上，模型完整保留了常规空战固定翼飞行器的全部核心功能结构：机身主体采用半硬壳式结构分区，从前到后依次划分出设备舱、乘员舱、动力舱、尾翼连接段四个功能区域，每个区域的结构边界都做了清晰的区分，没有出现结构混同的问题；主翼采用中单翼布局，翼型选择了适配亚音速飞行的对称翼型，翼面预留了副翼、襟翼的活动铰接位，能够直观展示翼面操控的动作逻辑；尾翼部分包含垂直安定面、方向舵、水平安定面、升降舵四个独立结构件，各部件之间的连接位置符合常规飞行器的重心配平要求，不会出现气动布局失衡的问题；起落架部分采用后三点式起落架布局，起落架与机身的连接位置做了加强结构示意，还原了实际载具起降阶段的载荷传递路径。

　　设计思路上全程遵循从整体到局部的工程建模逻辑，首先根据常规亚音速空战载具的气动配平要求确定整体外形尺寸边界，机身长细比控制在7.2左右，保证飞行过程中的方向稳定性，主翼展弦比设置为5.8，兼顾低速机动性与高速飞行的阻力控制，尾翼的力臂长度按照机身长度的0.32倍设置，保证舵面操控的响应效率。在确定整体尺寸框架后，再逐步细化各部分的局部结构：机身截面从机头位置的圆形逐步过渡到乘员舱位置的椭圆形，再过渡到机尾位置的倒卵形，每个截面的过渡都做了曲率连续处理，避免出现曲面折角影响气动效率；主翼的后掠角设置为12度，翼根处的安装角为2度，翼尖处的安装角为0度，通过外洗角的设置降低翼尖失速的风险；座舱盖采用水泡形设计，保证乘员的前向与侧向视野，座舱盖与机身的连接位置做了贴合处理，没有出现缝隙错位的问题。

　　外形尺寸与安装边界方面，模型按照1:12的缩放比例设置整体参数，机身总长度控制在920mm，主翼展长为1150mm，机高为280mm，所有外凸结构的边界都做了明确标注，方便后续使用过程中的装配适配。如果用于航模改装，机身内部的设备舱预留了45mm60mm120mm的安装空间，能够容纳常规的3S锂电池、2212型号无刷电机、电调与接收机等标准航模配件，不需要额外对机身结构进行切削修改；主翼的翼梁安装位预留了直径8mm的碳杆安装孔，能够适配常规的航模碳纤维加强杆，保证翼面的结构强度；起落架的安装位置预留了标准的舵机安装位，能够直接适配3g规格的微型舵机实现起落架的收放功能；尾翼的铰接位预留了0.8mm的活动间隙，能够保证舵面转动过程中不会与机身结构发生干涉。

　　建模过程中对所有活动部件的运动边界都做了校验，副翼的上下偏转角度控制在正负18度，襟翼的下放最大角度为30度，方向舵的左右偏转角度为正负25度，升降舵的上下偏转角度为正负20度，所有偏转角度都符合实际固定翼飞行器的操控行程范围，不会出现超出行程的结构干涉问题。机身表面的蒙皮接缝、检修口盖、天线等细节结构都做了适度还原，既保证了外观的写实度，又没有因为过多的细碎特征影响模型的后续编辑使用，不同使用场景下的使用者可以根据自身需求对细节进行增减调整，不需要对基础结构进行大范围修改。
