超轻型航空机翼骨架结构三维设计

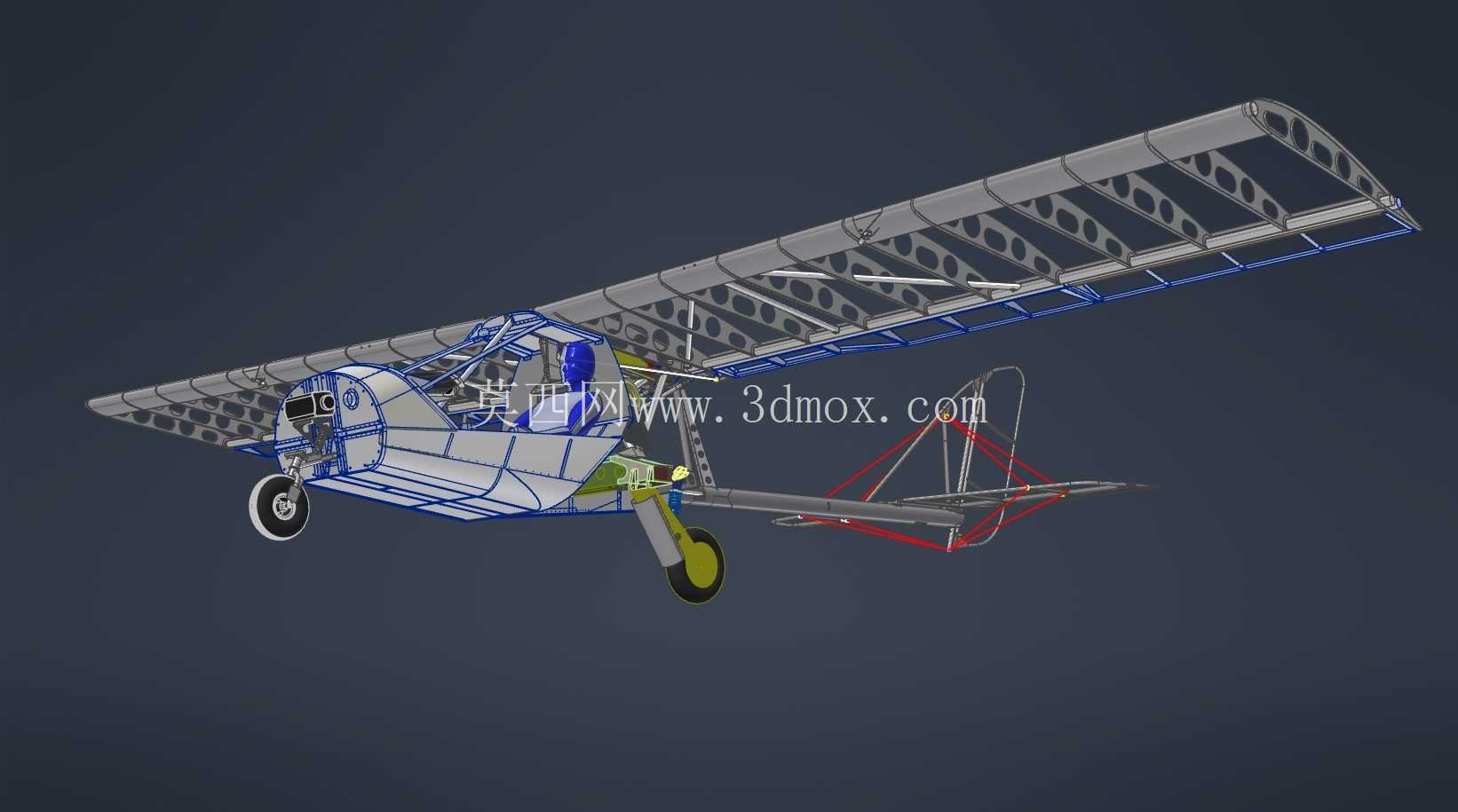

　　这套超轻型机翼骨架结构，主要面向轻型运动类飞行器、低空低速无人机的机翼主体承载需求设计，在小型通航飞行器、民用休闲类轻型飞机的结构选型中，这类骨架结构的应用占比逐年提升，核心是平衡结构强度与整机起飞重量的矛盾点。从实际使用场景来看，这类机翼结构适配飞行速度在200km/h以内的低空飞行器，需要承受飞行过程中的气动升力、机动飞行时的交变载荷，以及地面停放、起降阶段的冲击载荷，同时还要为机翼表面蒙皮提供稳定的支撑基准，保证翼型的气动外形精度不会在载荷作用下出现超出设计阈值的形变。

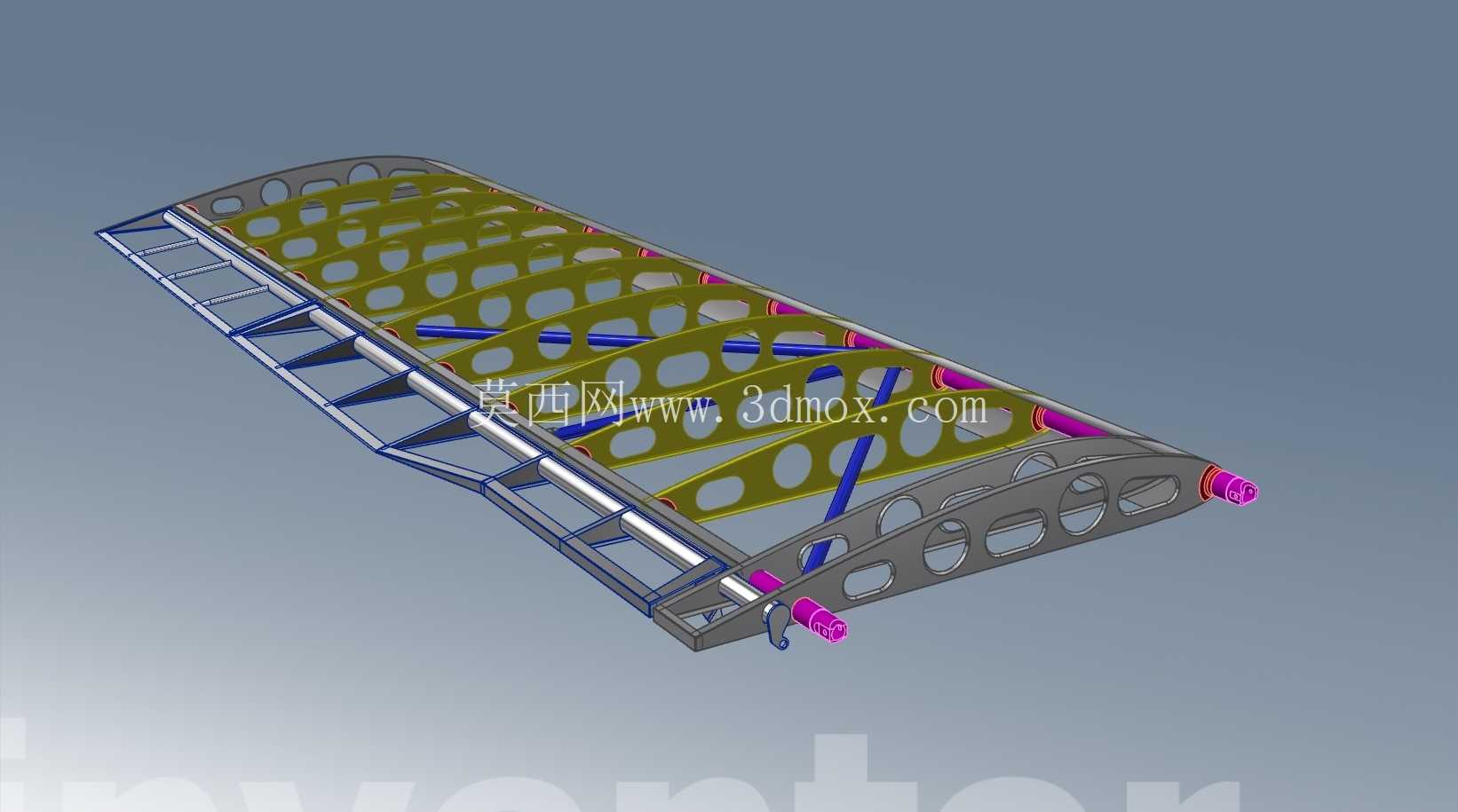

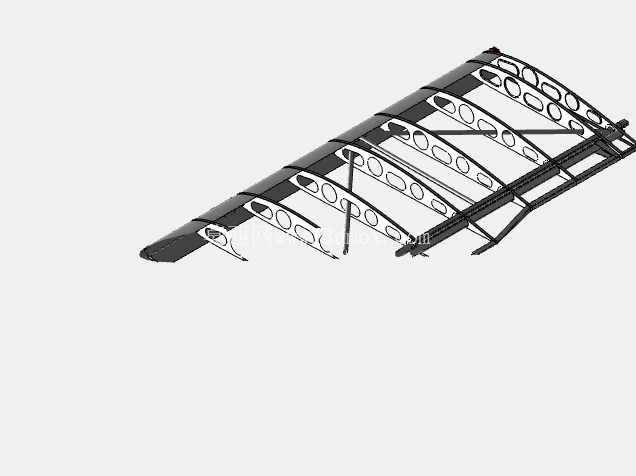

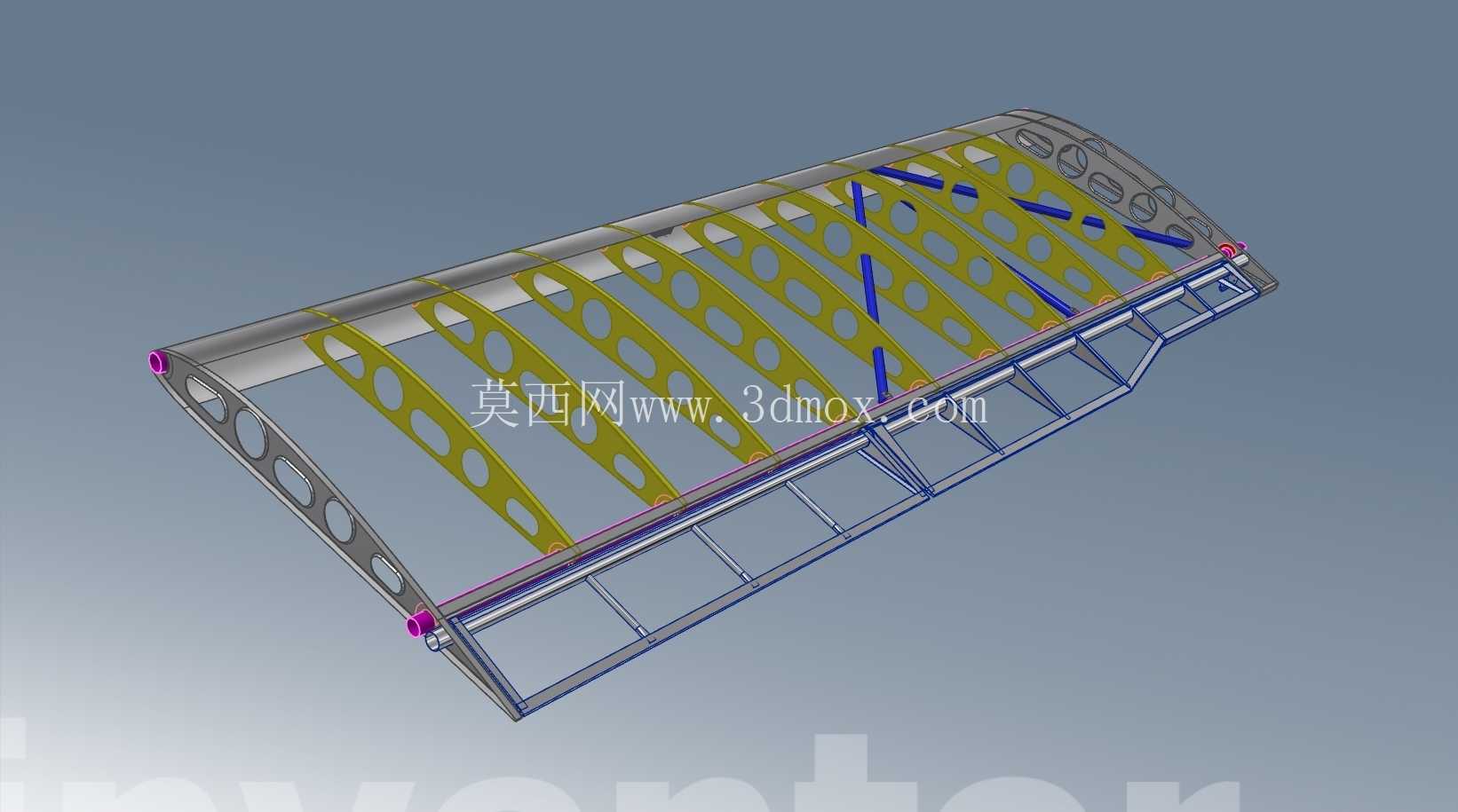

　　从结构设计思路来看，整个骨架采用分段式翼肋搭配主翼梁、辅助支撑桁条的组合布局，没有采用传统航空结构中厚重的整体翼盒设计，而是在每段翼肋上开设了规律排布的轻量化减重孔，这些减重孔的位置、孔径大小都经过受力路径的优化，完全避开翼肋的主传力路径，在保证翼肋截面抗弯、抗剪强度满足载荷要求的前提下，最大化去除非受力区域的材料冗余。主翼梁作为整个机翼的核心承载构件，沿翼展方向通长布置，承担绝大部分的弯曲载荷，翼肋垂直于翼梁等间距排布，一方面维持翼型的截面轮廓，另一方面将蒙皮传递来的局部气动载荷分散传递到主翼梁和辅助桁条上，避免蒙皮出现局部失稳。

　　在安装边界的设计上，骨架靠近机身的一端预留了标准的连接接头安装位，接头位置的翼肋做了局部加厚处理，配套设置了加强筋结构，用来分散机翼与机身连接点的集中应力，避免连接区域出现应力集中导致的结构失效。整个骨架的外形完全贴合选定的低速高升力翼型，从翼根到翼尖的翼型弦长、厚度按照气动设计要求做渐变收窄，翼尖段的骨架做了轻微的上反角适配，匹配轻型飞行器的横向稳定性设计要求。

　　从结构细节来看，每段翼肋与翼梁、桁条的连接位置都预留了标准的连接孔位，既可以采用铆接工艺完成装配，也适配轻型飞行器常用的胶接+铆接的复合连接工艺，装配公差控制在合理范围内，能够保证后续蒙皮铺贴时的贴合度，避免出现蒙皮与骨架贴合间隙过大导致的气动阻力增加问题。辅助支撑桁条沿翼展方向布置在翼肋的上下弧面位置，除了辅助传递轴向载荷之外，还能对蒙皮起到分段支撑的作用，提升蒙皮的局部刚度，减少飞行过程中蒙皮的鼓振问题。

　　这类轻量化骨架结构相比传统的金属机翼结构，在同等载荷能力下重量能够降低30%左右，对于对起飞重量极其敏感的轻型飞行器、小型无人机来说，重量的降低意味着有效载荷的提升或者续航时间的增加，同时分段式的结构设计也方便后续的维护更换，某一段翼肋出现损伤时不需要更换整个机翼骨架，只需要替换对应段的零件即可，降低了全生命周期的维护成本。在实际建模过程中，所有的连接孔位、减重孔的边缘都做了圆角过渡处理，避免加工和使用过程中出现应力裂纹，所有构件的壁厚都按照等强度原则做了匹配设计，不存在局部强度过剩或者强度不足的问题，完全适配轻型飞行器的实际飞行载荷工况。
