四辊轧机进料磨边用送料辊组件

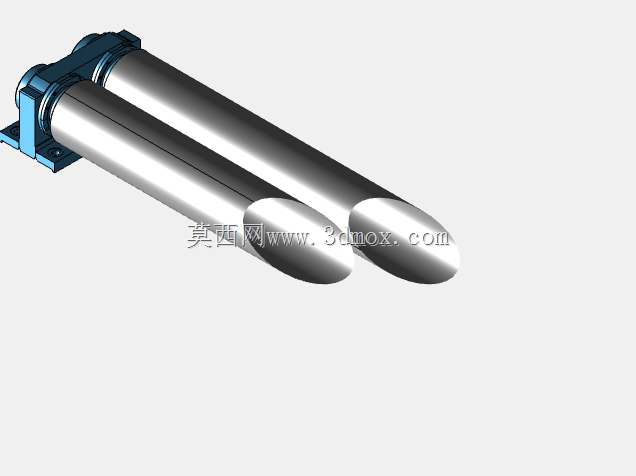

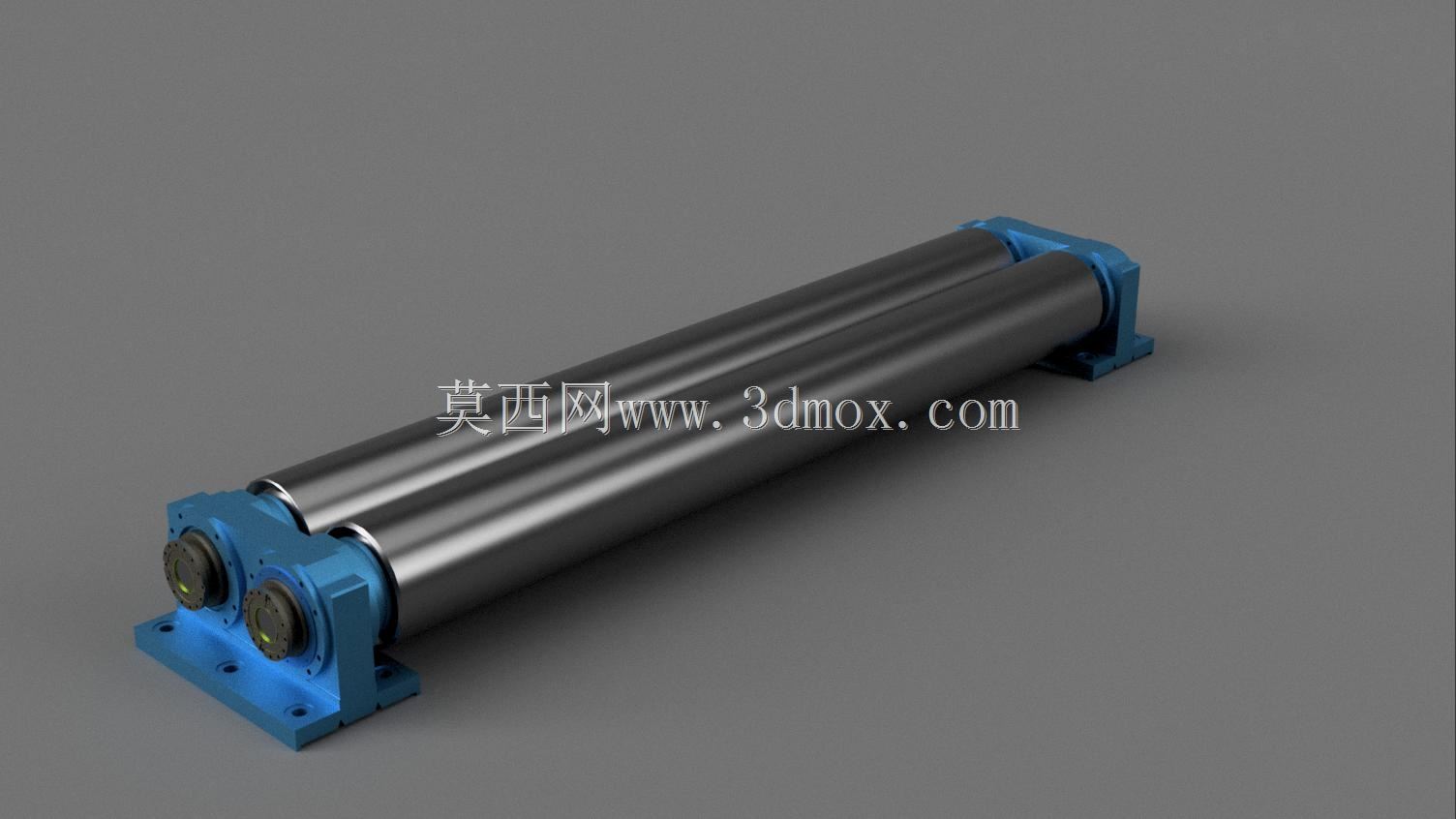

　　在金属板带材轧制加工产线中，四辊轧机承担着薄规格带材的高精度压延作业，进料端的送料辊组件是衔接上游磨边工序与轧机主机的核心过渡部件，其运行稳定性直接决定带材进料的对中精度与表面质量。这套送料辊组件采用平行双辊并列布局，两根辊轴通过两端的一体式轴承座实现支撑固定，轴承座底部设置带安装孔的法兰底板，可直接通过螺栓锁紧在轧机进料侧的机架安装面上，安装时需保证两辊轴线的平行度公差控制在0.02mm/m以内，避免带材进料时出现跑偏、刮边问题。

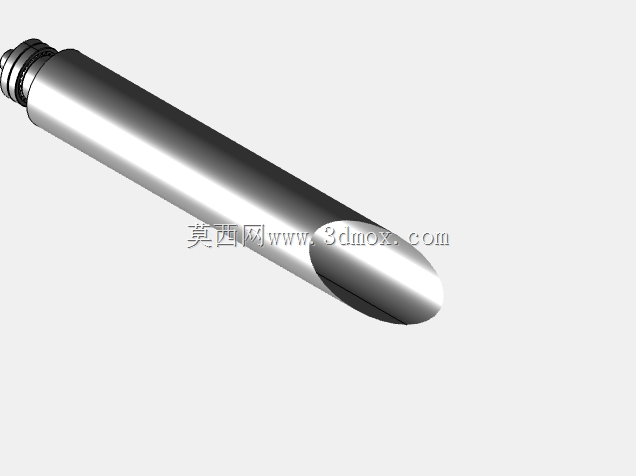

　　辊体本身采用高碳铬轴承钢材质经调质、表面淬火处理，表面硬度达到HRC58-62，粗糙度控制在Ra0.8以下，既可以保证与带材接触时的摩擦力足够带动带材匀速进给，又能避免辊面划伤经过磨边处理后的带材侧边。两端轴承座采用一体式铸钢材质加工，内部配置双列深沟球轴承搭配接触式密封圈，可承受轧制进料时带材带来的径向冲击载荷，同时阻挡轧制过程中产生的金属碎屑、乳化液进入轴承内部，延长轴承维护周期。

　　从实际应用场景来看，这套组件适配的是带材磨边后进入轧机前的送料环节，磨边工序完成后的带材侧边存在微小的毛刺残留，送料辊的辊面间距可通过轴承座侧边的调节螺栓进行微调，适配厚度0.3-2mm范围内的不同金属带材进给需求，辊轴一端预留的键槽结构可连接联轴器与驱动电机输出端相连，通过变频调速实现与轧机主机轧制速度的同步匹配，避免出现带材堆料、拉薄问题。

　　设计过程中重点考量了安装边界的适配性，轴承座底板的安装孔位采用长圆孔设计，允许在安装时进行±5mm的位置微调，降低机架加工时的孔位精度要求；两辊的中心距设计为120mm，辊体有效工作长度为650mm，可适配宽度600mm以内的常规带材轧制产线，整体组件的总高度控制在180mm以内，不会占用轧机进料端过多的安装空间，可直接替换原有老旧产线的同规格送料辊部件，无需对原有机架进行额外改造。

　　在功能特性上，双辊并列的结构相比单辊送料结构，对带材的夹持贴合面积更大，送料过程中带材的运行姿态更平稳，不会出现单辊送料时易产生的带材翘头问题；两端轴承座采用对称式设计，左右两侧可互换安装，降低备件储备的品类数量，日常维护时仅需定期通过轴承座上的注油嘴补充锂基润滑脂即可，拆装维护时松开底板固定螺栓即可整体吊出组件，无需拆解周边的导卫、冷却管路等附属部件，大幅缩短停机维护时间。

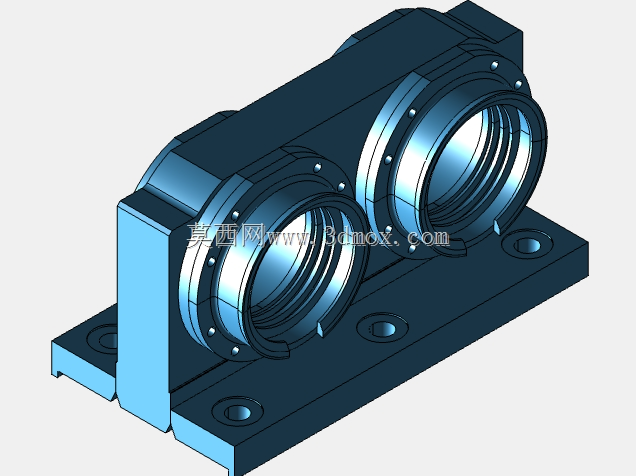

　　从结构设计思路来看，这套组件摒弃了传统分体式轴承座易出现的装配同轴度误差问题，将两端的轴承支撑结构与底板整合为一体铸造后再进行金加工，一次装夹即可完成轴承孔、安装底面的加工，有效保证了两辊安装后的平行度精度；辊体与轴头采用过盈配合加键连接的结构，可传递最大120N·m的驱动扭矩，满足高速送料时的扭矩传递需求，不会出现辊体与轴头打滑的问题。针对磨边工序后带材可能携带的金属碎屑，组件在进料侧预留了刮板安装位，可加装聚氨酯刮板贴合辊面，实时刮除附着在辊面上的碎屑，避免碎屑压入带材表面造成压痕缺陷。
