超轻型桁架结构单人飞行器骨架设计

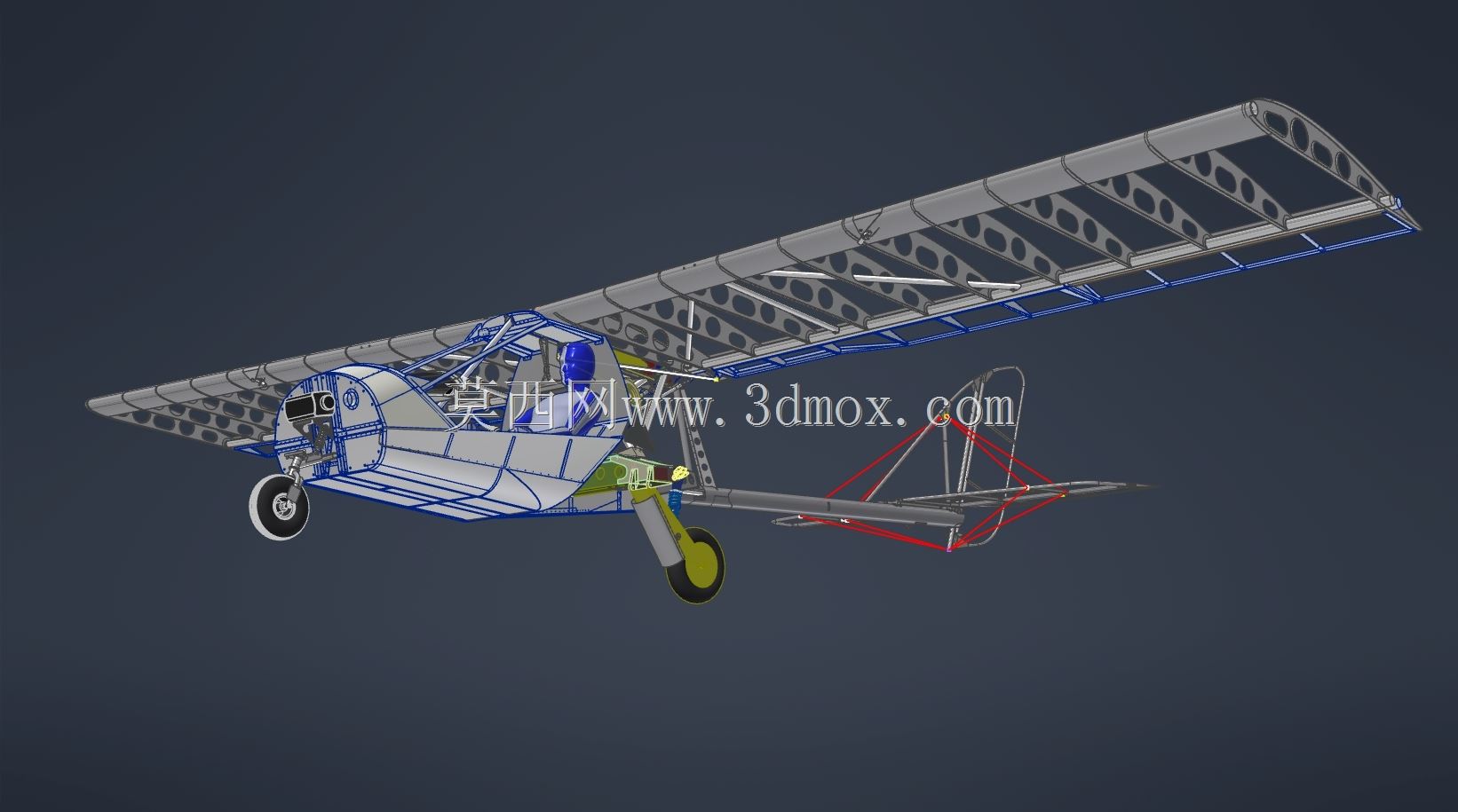

　　这套超轻型单人飞行器的桁架骨架结构，核心面向低空休闲飞行、航空运动体验场景的轻量化需求，在结构设计阶段优先平衡了自重控制与结构刚性的矛盾，没有采用传统小型飞机的半硬壳式机身方案，而是选择空间管桁架构型，所有承力杆件均采用薄壁航空铝合金拉制型材，通过节点焊接与局部铆接组合的方式完成连接，从根源上减少了冗余结构重量。从实际使用场景来看，这类超轻型飞行器主要用于无动力滑翔牵引、低空休闲观光、航空运动训练等场景，不需要承担高速飞行带来的强气动载荷，因此骨架的设计载荷按照单人带装总重120kg、最大过载3.5g的边界进行校核，所有杆件的受力路径均做了最短化处理，避免出现多余的传力弯折，减少不必要的应力集中点。

　　主承力纵梁沿机身轴向贯穿整个骨架，从前端的动力安装座一直延伸至尾翼连接端，采用变截面薄壁圆管设计，在驾驶舱位置的纵梁截面直径更大、管壁更厚，用于承担飞行员体重与飞行过程中的升力、阻力复合载荷，向尾段延伸的过程中逐步缩小截面尺寸、减薄管壁，匹配尾段更小的载荷需求，进一步控制整体自重。机翼连接段的桁架采用三角形稳定构型，每一组斜向支撑杆件的角度都经过受力优化，能够将机翼产生的升力均匀分散到主纵梁的多个连接节点上，避免单点受力过大导致的结构变形，同时预留了标准的机翼安装接口，接口位置的公差控制在0.2mm以内，能够适配同规格的帆布蒙皮机翼与轻质复合材料机翼，不需要对骨架做二次加工即可完成装配。

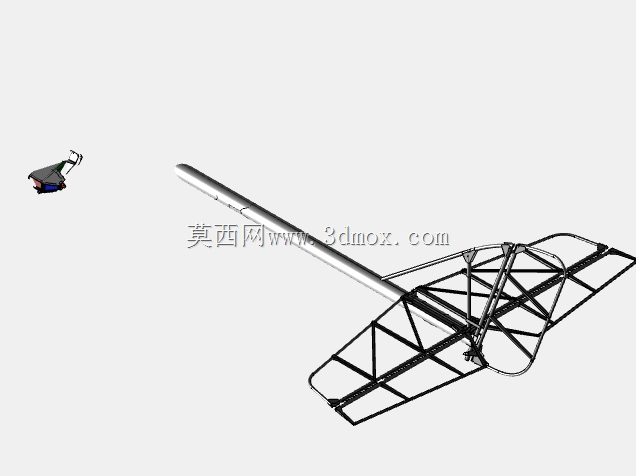

　　前端的动力安装座做了局部加强设计，增加了十字交叉的加强筋结构，能够适配小型活塞发动机与电动动力系统两种动力方案，安装座的连接孔位采用通用化设计，支持不同功率的动力单元快速换装，降低后续的维护改装成本。驾驶舱区域的骨架没有设置封闭的壳体结构，仅通过横向杆件围出飞行员的乘坐空间，预留了安全带安装点与简易操纵机构的固定位置，乘坐边界按照成年人体型的95百分位尺寸设计，横向宽度480mm，纵向乘坐深度550mm，能够满足绝大多数飞行员的乘坐需求，同时不会因为空间过大增加额外的结构重量。尾翼连接段的桁架采用渐收式构型，从驾驶舱后端逐步收窄至尾翼安装点，所有斜向杆件同时承担水平尾翼与垂直尾翼的载荷传递作用，不需要额外设置独立的尾翼承力结构，尾翼安装接口采用快拆式设计，能够在地面运输时快速拆卸尾翼部分，缩小整体收纳尺寸，适配普通拖车的运输边界要求。整个骨架的所有外露杆件边缘都做了圆角钝化处理，避免装配与使用过程中划伤操作人员，所有焊接节点都做了打磨平滑处理，减少应力集中的同时降低飞行过程中的气动阻力。

　　从安装边界来看，整个骨架不含机翼、动力、蒙皮的状态下，总长度控制在5.2m，最大宽度（机翼安装节点位置）为1.1m，高度0.8m，能够在小型车间内完成整体装配，不需要大尺寸的专用工装，普通的航空装配工具即可完成全部组装流程。在结构验证阶段，这套桁架结构通过了静载荷测试，在1.5倍额定载荷下没有出现永久变形，3倍额定载荷下没有出现结构断裂，完全满足超轻型飞行器的适航安全要求，同时整体自重控制在18kg以内，相比同载荷等级的硬壳式机身重量降低了60%以上，能够有效提升飞行器的有效载荷与续航表现。针对日常使用中的维护需求，所有杆件都采用标准化的型材规格，出现局部杆件损坏时不需要整体更换骨架，仅需要切割损坏段更换同规格型材即可完成修复，大幅降低了全生命周期的使用成本。骨架表面采用阳极氧化处理，不需要额外喷涂油漆即可具备良好的防腐蚀能力，能够适应户外停放、沿海高湿环境下的使用需求，不会因为长期户外放置出现结构锈蚀影响强度。
