多接口参数化车用线束布线结构设计

项目分类:通用机械零部件 发布时间:2024-12-12 ID:842625
  • 多接口参数化车用线束布线结构设计
  • 多接口参数化车用线束布线结构设计
  • 多接口参数化车用线束布线结构设计
  • 多接口参数化车用线束布线结构设计
  • 多接口参数化车用线束布线结构设计
  • 多接口参数化车用线束布线结构设计
  • 多接口参数化车用线束布线结构设计
  • 多接口参数化车用线束布线结构设计
  • 多接口参数化车用线束布线结构设计
  • 多接口参数化车用线束布线结构设计
  • 多接口参数化车用线束布线结构设计
  • 多接口参数化车用线束布线结构设计
  • 多接口参数化车用线束布线结构设计
  • 多接口参数化车用线束布线结构设计
  • 多接口参数化车用线束布线结构设计
  • 多接口参数化车用线束布线结构设计
  • 多接口参数化车用线束布线结构设计
  • 多接口参数化车用线束布线结构设计
  • 多接口参数化车用线束布线结构设计
  • 多接口参数化车用线束布线结构设计
  • 多接口参数化车用线束布线结构设计
  • 多接口参数化车用线束布线结构设计
  • 多接口参数化车用线束布线结构设计
  • 多接口参数化车用线束布线结构设计
  • 多接口参数化车用线束布线结构设计
  • 多接口参数化车用线束布线结构设计
  • 多接口参数化车用线束布线结构设计
  • 多接口参数化车用线束布线结构设计

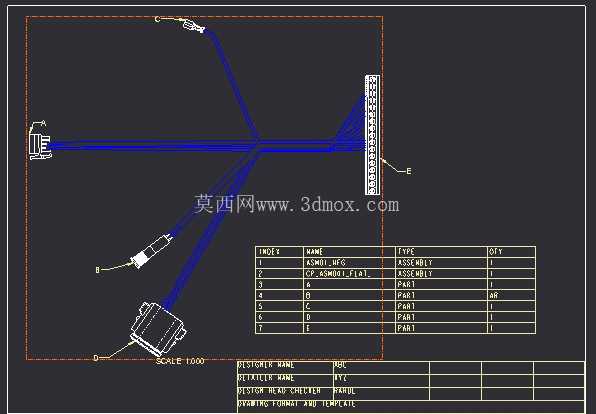

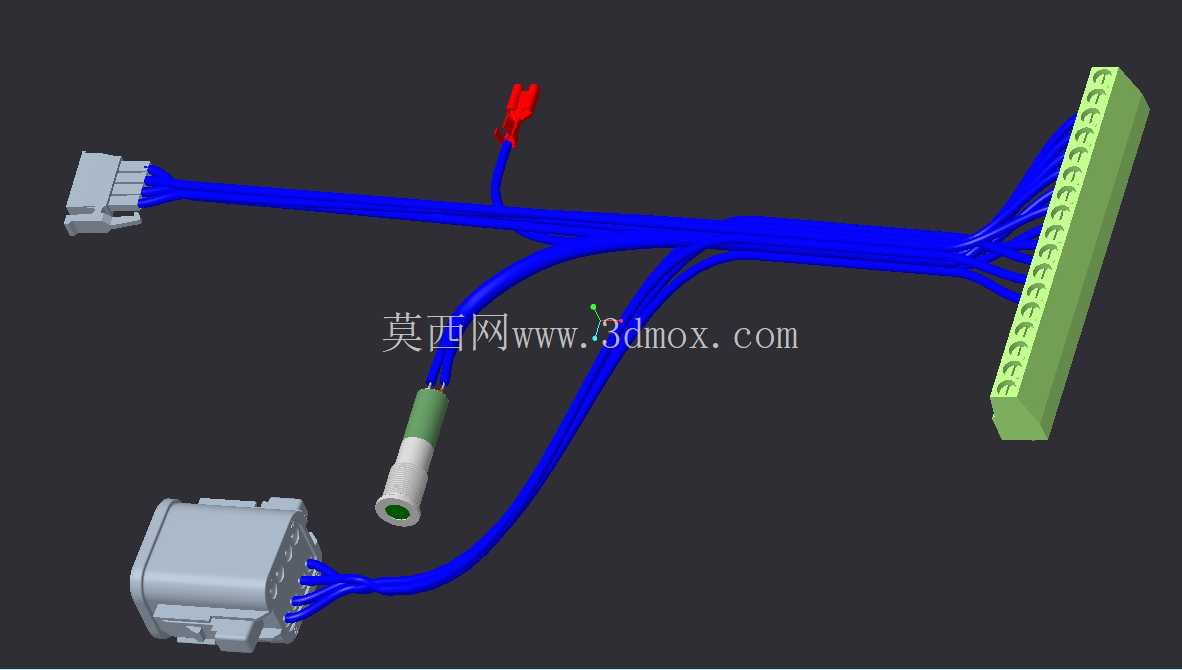

  这套线束布线结构,核心是解决多模块电气互联场景下的线缆排布合理性问题,在工业控制设备、车载电子单元、小型测试仪器的内部走线场景中,这类带多规格接插件的线束是信号与动力传输的核心载体,直接决定设备运行的电气稳定性与后期维护便捷性。从实际使用场景来看,这类线束往往需要在有限的设备腔体空间内,同时对接不同规格的电气接口——图中包含的多针排插接口、快插式塑壳接插件、单芯圆柱接头、小型红色端子,分别对应设备内部的主控板信号传输、功率模块供电、传感器信号采集、接地回路连接这几类核心电气连接需求,不同接口的插拔方向、出线角度都经过适配,避免装配时出现线缆过度弯折导致的线芯断裂问题。

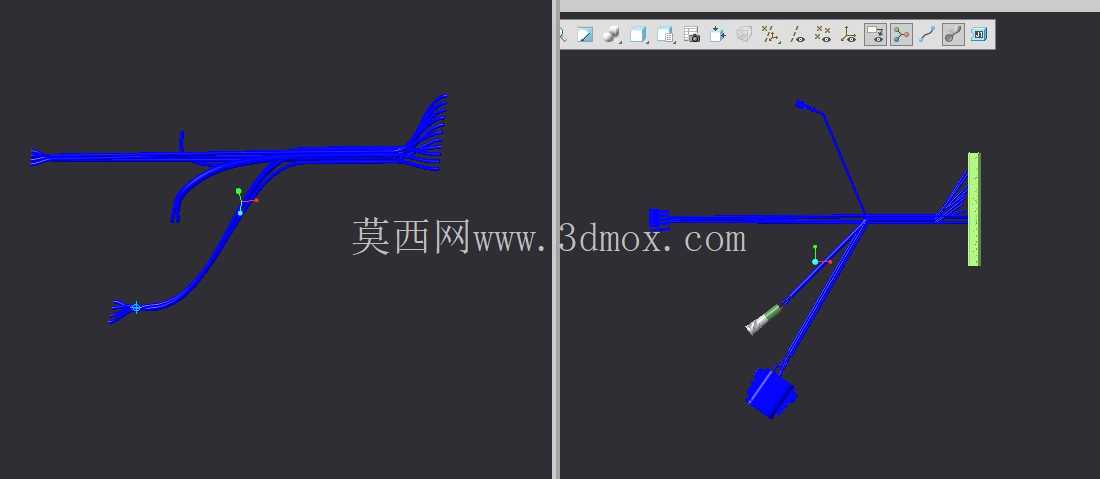

  设计过程中优先考虑了安装边界的约束:所有分支线缆的弯折半径都控制在线缆外径的6倍以上,符合低压线束的布线工艺规范,不会因为长期弯折出现绝缘层老化开裂的隐患;各分支的长度预留了10-15mm的装配余量,既不会因为线缆过短导致接插件无法对位插接,也不会因为余量过长在设备内部产生多余堆叠,干扰其他运动部件的运行轨迹。从功能特性上看,参数化的布线逻辑可以快速适配不同设备的腔体尺寸调整分支长度,当设备内部接插件位置发生小幅变更时,只需要调整对应路径的参数就能重新生成完整的线束模型,不需要重新逐段绘制线缆路径,大幅提升结构设计阶段的布线效率。

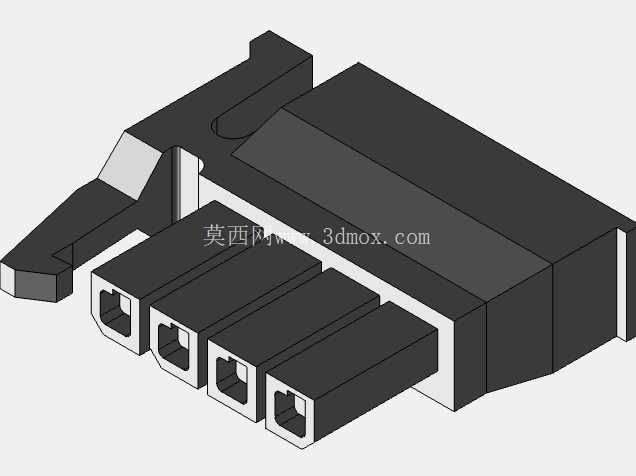

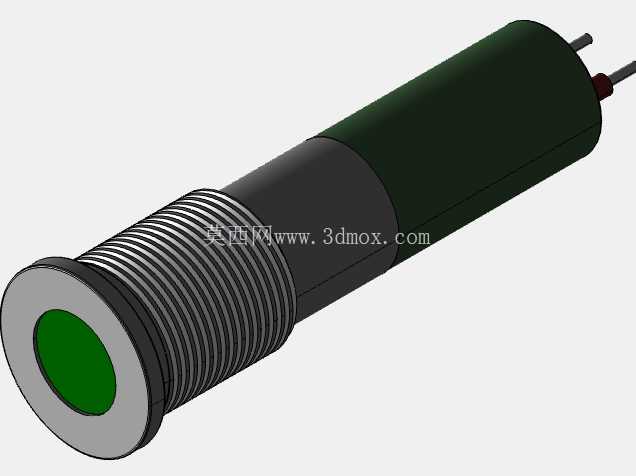

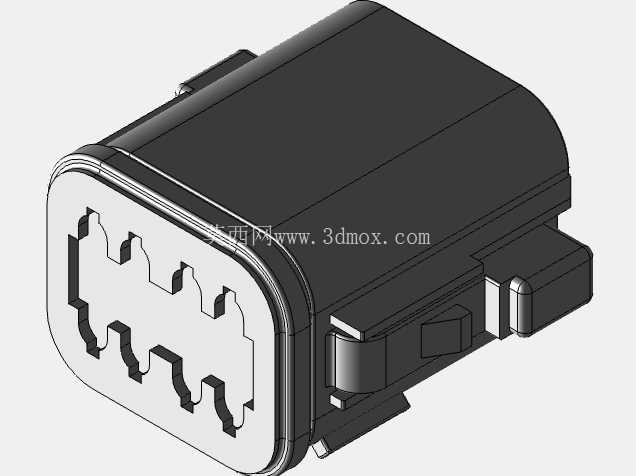

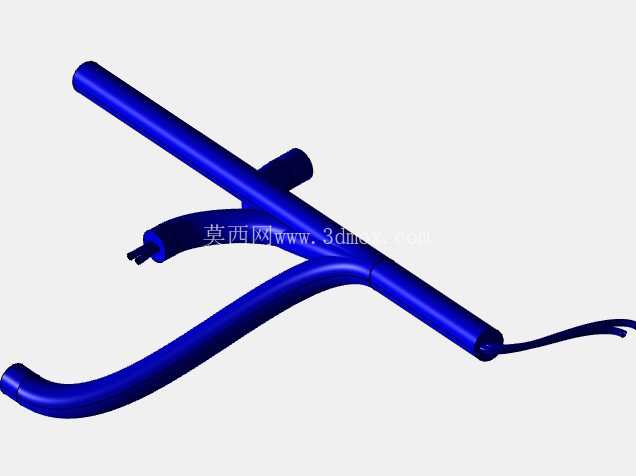

  线束主干部分采用了集束设计,将同走向的多根线缆整合为单股主干,减少分散线缆占用的空间,分支位置的出线角度经过反复校核,确保每个分支走向都能顺接到对应接口位置,不会出现线缆交叉缠绕的情况,后期设备维护时可以快速识别每个分支对应的接口,不需要逐根梳理线序。接插件的选型完全匹配工业场景的使用需求:多针排插采用带防脱卡扣的结构,设备运行过程中出现振动时不会出现接插件松脱导致的信号中断;塑壳快插接口带防呆设计,装配时不会出现插反的问题,避免接插件插针弯折损坏;单芯圆柱接头采用屏蔽结构,传输弱模拟量信号时可以抵御设备内部的电磁干扰,保证信号传输的稳定性。

  布线过程中还特意规避了设备内部的发热区域与运动部件路径,所有线缆的排布路径都距离功率发热元件20mm以上,避免长期高温烘烤加速绝缘层老化,同时线缆全部采用固定卡扣点位设计,装配时可以通过卡扣将线束固定在设备腔体的预设安装柱上,不会因为设备运行振动产生线缆移位摩擦绝缘层的问题。从安装适配性来看,这套线束的所有接插件插拔方向都预留了足够的操作空间,装配时不需要额外拆除周边其他零部件就能完成接插件的插拔操作,后期维护更换单个模块时不需要拆解整组线束,大幅降低后期运维的时间成本。参数化设计的逻辑还覆盖了线径的匹配,不同分支根据传输电流、信号类型的不同匹配了对应线径的线缆,功率回路采用大线径多股铜芯线,信号回路采用带屏蔽层的小线径线缆,在满足载流量与信号屏蔽要求的前提下,尽可能控制线束整体的重量与占用空间,不会给设备内部结构带来额外的负载。
