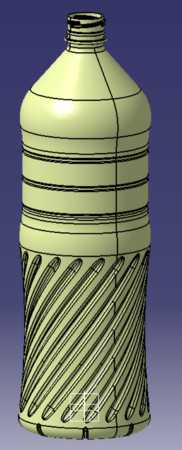

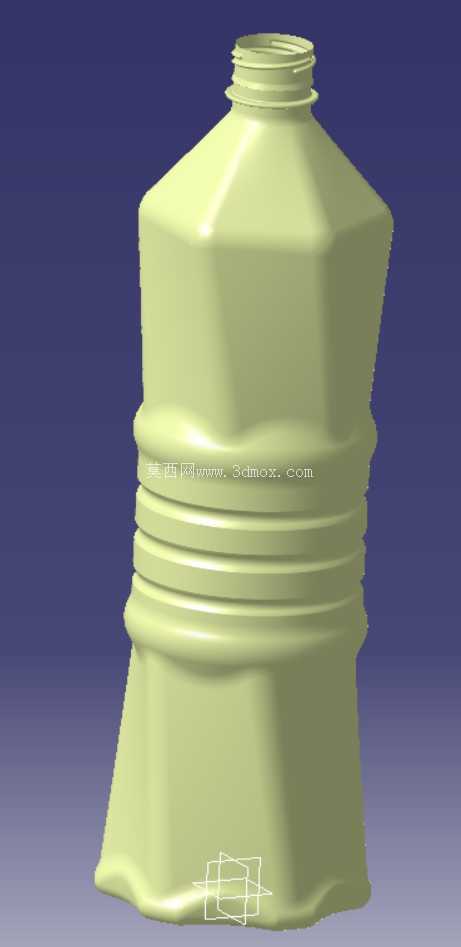

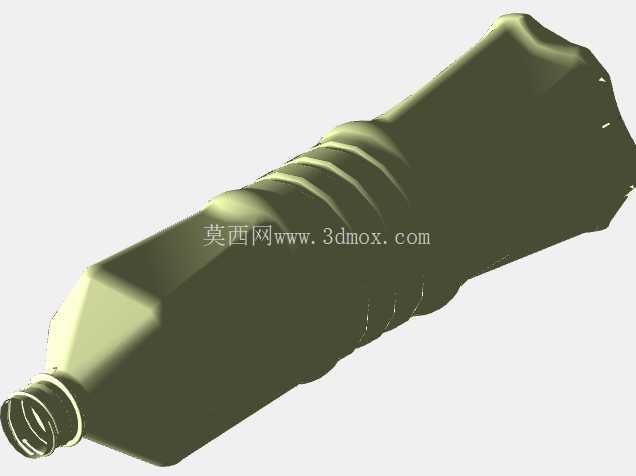

大容量多边形储水瓶结构设计方案

　　日常民用储水场景中，大容量可重复灌装的储水容器一直是民用包装、饮水配送领域的常用部件，本次呈现的储水瓶结构，针对10L左右级别的大容量储水需求做了针对性的结构优化，区别于常规圆形桶装水容器，瓶身主体采用多边形切边设计，在堆叠码放时能够有效避免圆形瓶身易滚动、空间利用率低的问题，适配民用配送、家庭储水、办公场所饮水补给等多场景的摆放需求。

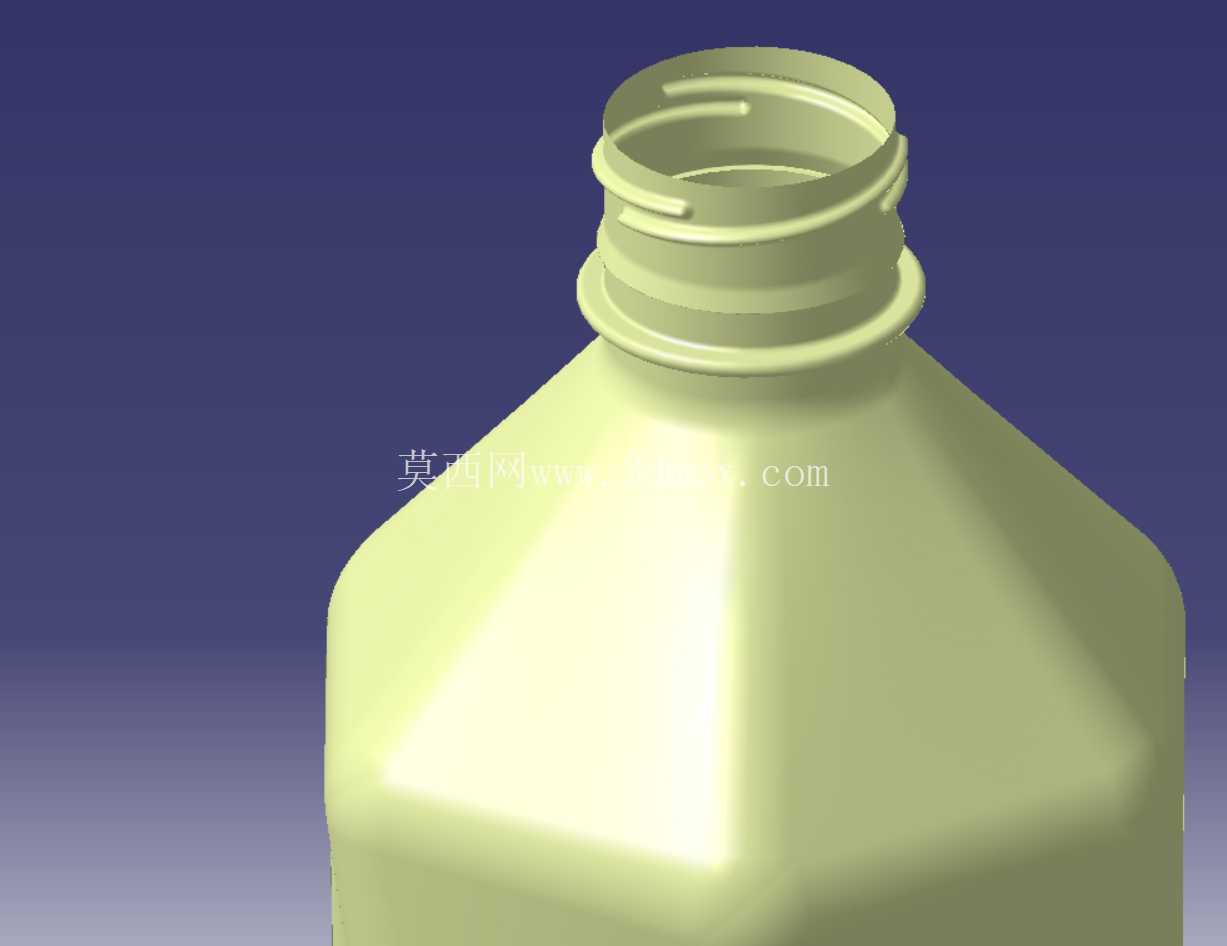

　　从结构设计逻辑来看，瓶口采用标准螺纹接口设计，匹配通用桶装水密封盖与出水配件的安装尺寸，螺纹段做了多圈加强筋处理，避免旋紧密封盖时出现瓶口开裂、滑牙的问题，瓶口下方预留的密封贴合面平面度控制在0.2mm以内，能够配合密封垫圈实现无渗漏密封，即使倒置摆放也不会出现漏液问题。瓶肩位置采用大角度斜面过渡，没有出现结构突变的直角区域，一方面在吹塑成型过程中能够让塑料原料均匀流动，避免局部壁厚过薄导致的强度不足问题，另一方面在灌装液体时能够引导液体快速流入瓶内，减少灌装过程中的液体飞溅，同时在倾倒液体时也能让瓶内空气顺畅进入，避免出水断续、水流喷溅的情况。

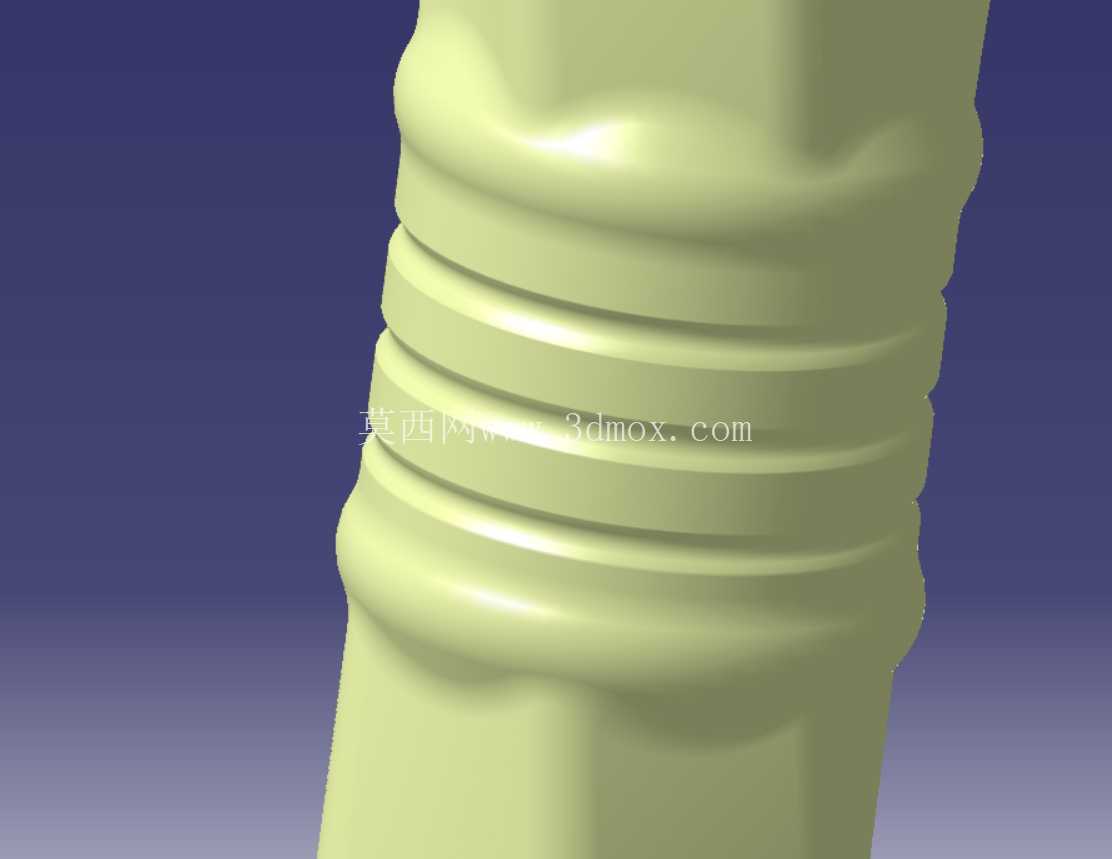

　　瓶身中段设计有多圈环形加强筋，这部分结构并非简单的装饰纹路，而是针对大容量储水时瓶身侧壁的受力情况做的优化：当瓶内装满液体时，侧壁会受到液体静压力作用，无加强筋的光滑瓶身很容易出现鼓胀变形，甚至在搬运时因为受力不均出现侧壁破裂，多圈环形凸起的加强筋能够将侧壁的受力均匀分散到整个瓶身圆周方向，提升瓶身整体的抗变形能力，即使单人单手提拿装满水的瓶身，也不会出现瓶身过度形变导致的脱手问题。同时环形加强筋的位置也刚好适配常规桶装水提手的安装尺寸，用户可以直接加装通用提手，方便单人搬运。

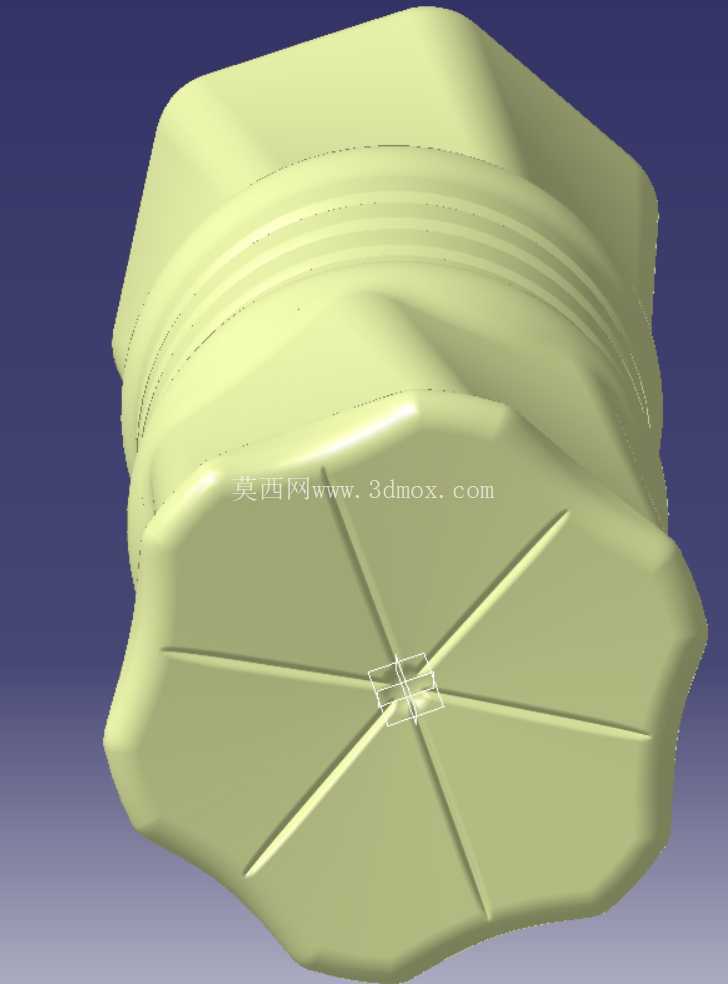

　　瓶身下段采用向内收窄的锥面过渡设计，底部做了加宽的平底支撑结构，支撑面的接触宽度达到12mm，能够让瓶身平稳放置在平面上，即使受到轻微的侧向碰撞也不会出现倾倒。底部中心位置做了内凹设计，一方面是吹塑成型工艺的必要结构，能够让瓶底的壁厚分布更均匀，避免底部中心位置积料过厚导致的成型收缩变形，另一方面内凹的结构也能让瓶身放置时避开平面上的细小杂物，不会因为底部垫到杂物导致放置不稳。

　　从安装与适配边界来看，该瓶身的最大外接圆直径控制在260mm以内，整体高度控制在380mm左右，能够适配常规家用饮水机的桶装水放置位，也能放入普通家用储物柜的层架空间，多边形的切边设计让瓶身并排摆放时的间隙控制在5mm以内，相比同容量的圆形瓶，仓储与运输时的空间利用率能够提升15%左右。瓶身壁厚根据不同位置的受力情况做了差异化设计：瓶口位置壁厚控制在2.5mm，保证螺纹连接的强度；瓶肩与瓶底位置壁厚控制在2mm，提升抗冲击能力；瓶身中段壁厚控制在1.5mm，在保证结构强度的前提下尽可能降低原料用量，控制整体重量与生产成本。

　　在实际使用场景中，该结构的储水瓶除了用于盛装饮用水之外，也可以适配民用散装液体的临时存储，比如车用玻璃水、园艺灌溉用水、日常清洁用液体的分装存储，瓶身的多边形结构在粘贴标签时也比圆形瓶更方便，标签粘贴后不会因为瓶身弧度出现翘边、脱落的问题，标识信息能够长期保持清晰。针对搬运过程中的跌落风险，瓶身所有的转角位置都做了R8以上的圆角过渡，没有尖锐的结构棱角，即使从1米左右的高度跌落至水泥地面，应力也会沿着圆角区域均匀分散，不会出现尖角位置应力集中导致的瓶身开裂。

　　从成型工艺适配性来看，该结构完全适配常规挤出吹塑的生产工艺，没有出现倒扣、极小转角等不利于脱模的结构，吹塑成型后的开模方向沿着瓶身轴向即可，不需要额外的侧向抽芯结构，能够有效降低生产模具的制造成本，适合大批量规模化生产。瓶身表面没有复杂的浮雕纹路，既方便生产过程中的模具加工，也方便使用后的清洗维护，长期重复使用时不容易在纹路缝隙中残留污垢，符合民用食品接触类容器的卫生要求。
