多工位移动机器人机械臂结构设计

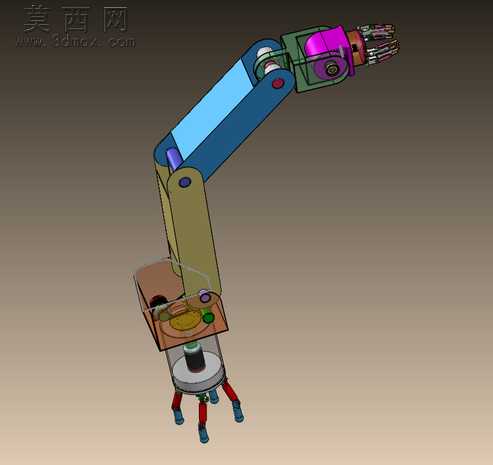

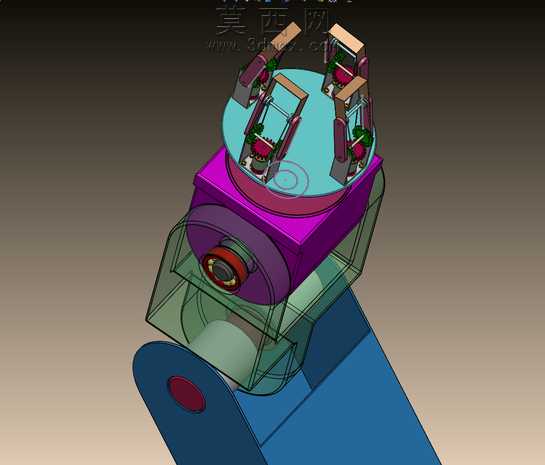

本作品为适配移动作业平台的多工位机械臂结构设计，整体采用分层模块化的建模思路完成三维搭建，从下至上依次划分为基座连接段、主回转关节、中部支撑舱、顶部多工位执行端四个核心功能模块，各模块间通过标准化的装配接口实现定位约束，既保证了整体结构的装配精度，也为后续的结构迭代、零件替换预留了充足的调整空间。建模过程中对各运动关节的运动行程做了完整的参数化约束，基座与移动平台连接的铰接结构预留了充足的摆动角度余量，可配合移动平台完成不同高度作业面的姿态适配；中部主回转关节内置了传动件安装腔体，建模时精准还原了轴承安装位、传动副的配合尺寸，可直接用于后续的运动仿真验证与工程图导出。顶部执行端采用圆周分布式的多工位布局，共设置四组独立的执行器安装位，每组安装位都配套设计了独立的小型摆动关节与定位支架，可根据实际作业需求快速更换夹爪、吸盘、检测探头等不同类型的执行末端，实现单次移动停靠完成多工序作业的功能需求。材质渲染阶段针对不同功能零件做了区分化的材质设置：主体支撑结构件采用哑光金属材质体现结构刚性，传动关节处的轴承、连接件采用亮面金属材质突出精密配合属性，外壳护罩类零件采用半透明工程塑料材质，既可以直观展示内部的传动结构布局，也能清晰区分外部防护结构与内部核心功能件的层级关系。整体设计充分考虑了移动机器人的负载限制与作业灵活性需求，在保证结构强度的前提下尽可能做了轻量化的结构优化，各零件的壁厚、加强筋布局都经过了合理的参数调整，避免冗余材料带来的额外负载，同时各关节的走线槽、安装孔位都做了一体化的建模处理，无需二次调整即可直接用于后续的实物加工与装配验证，完整还原了移动机器人手臂从概念设计到可落地结构的全流程设计逻辑。
