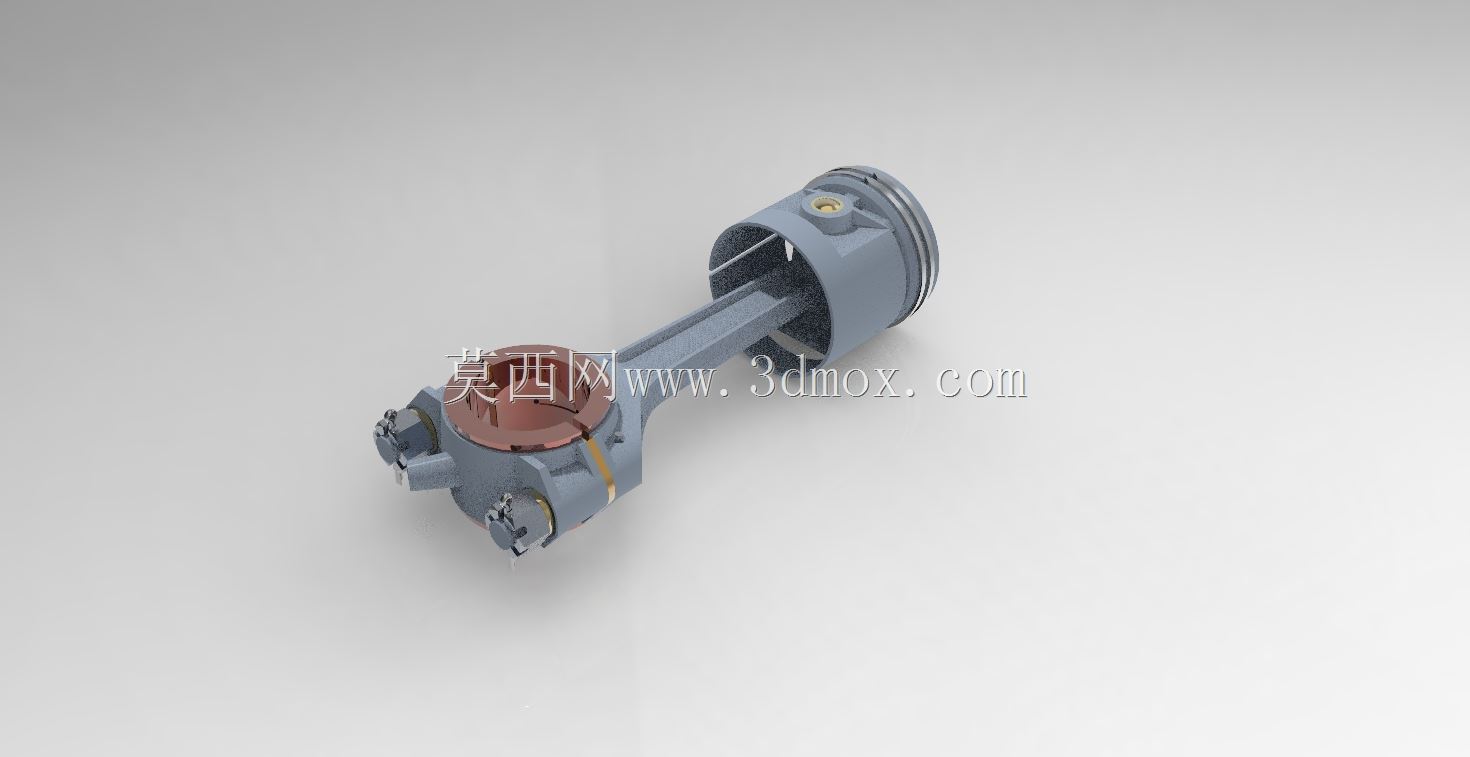

发动机活塞连杆连接组件结构设计

　　这套活塞连杆连接组件，是内燃机曲柄连杆机构的核心组成单元，直接承担着将燃烧室燃气爆发压力转化为曲轴旋转扭矩的关键作用，广泛适配小排量单缸汽油机、通用动力机械以及小型空压机的动力端结构。从实际工况来看，活塞头部直接接触燃烧室高温高压燃气，工作瞬间最高燃气压力可突破6MPa，往复运动线速度最高可达12m/s，因此活塞头部的环槽结构设计需要严格匹配气环、油环的安装尺寸，环槽的侧面粗糙度、槽宽公差直接影响密封性能与机油耗控制，若环槽加工公差超差，极易出现燃气下窜、机油上烧的故障。

　　活塞销座部位采用了加强筋过渡结构，避免活塞销传递爆发力时出现应力集中，销孔内部设计有润滑油道开孔，能够将曲轴飞溅上来的机油引导至活塞销与连杆小头的配合面，形成稳定的油膜降低摩擦磨损。连杆部分采用了工字形截面结构，在保证整体抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少曲轴运转过程中的惯性力冲击，连杆大头采用剖分式结构，配合连杆螺栓实现与曲轴曲柄销的紧固连接，剖分面设计有定位止口，能够保证装配时连杆盖与杆身的同轴度，避免螺栓受附加剪切力。在设计过程中，需要严格控制活塞与连杆的总质量偏差，同组组件的质量差需要控制在5g以内，否则发动机高速运转时会出现明显的振动，影响整机NVH表现。

　　安装边界方面，活塞裙部设计有椭圆形微变形补偿结构，冷态下裙部截面为长轴垂直于活塞销方向的椭圆，工作受热膨胀后裙部会趋近正圆，避免出现拉缸故障，活塞与气缸壁的配合间隙需要根据缸径尺寸控制在0.02-0.04mm区间，间隙过小易热胀卡滞，间隙过大则会出现敲缸异响。连杆小头衬套与活塞销的配合采用过渡配合，冷态下可通过铜锤轻击完成装配，工作受热后衬套膨胀形成合适的活动间隙，连杆大头轴瓦与曲柄销的配合间隙控制在0.03-0.06mm，同时轴瓦表面设计有油槽与油孔，能够将压力机油引导至摩擦面形成流体润滑。

　　这套组件的结构设计充分考虑了往复运动的惯性力平衡，活塞内部的减重腔在保证强度的前提下去除了多余材料，连杆杆身的过渡圆角全部采用R2以上的圆弧过渡，避免应力集中导致的疲劳断裂，在实际装配过程中，连杆螺栓需要按照规定扭矩分三次拧紧，最终拧紧力矩需要匹配螺栓强度等级，避免预紧力不足导致连杆松脱，或是预紧力过大导致螺栓塑性变形断裂。从应用场景来看，这套结构不仅适用于传统燃油内燃机，经过尺寸调整后也可适配往复式压缩机、柱塞泵等需要将直线往复运动转化为旋转运动的机械设备，不同应用场景下只需要调整活塞头部的密封结构、连杆的长度参数即可适配不同的行程与压缩比要求，整体结构的通用性较强，结构设计经过多轮工况验证，能够满足长时间高负荷运转的强度要求。
