立式400升高压蒸汽灭菌设备结构设计

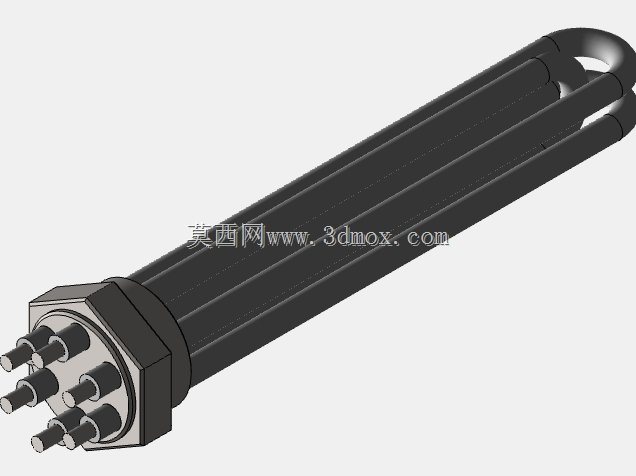

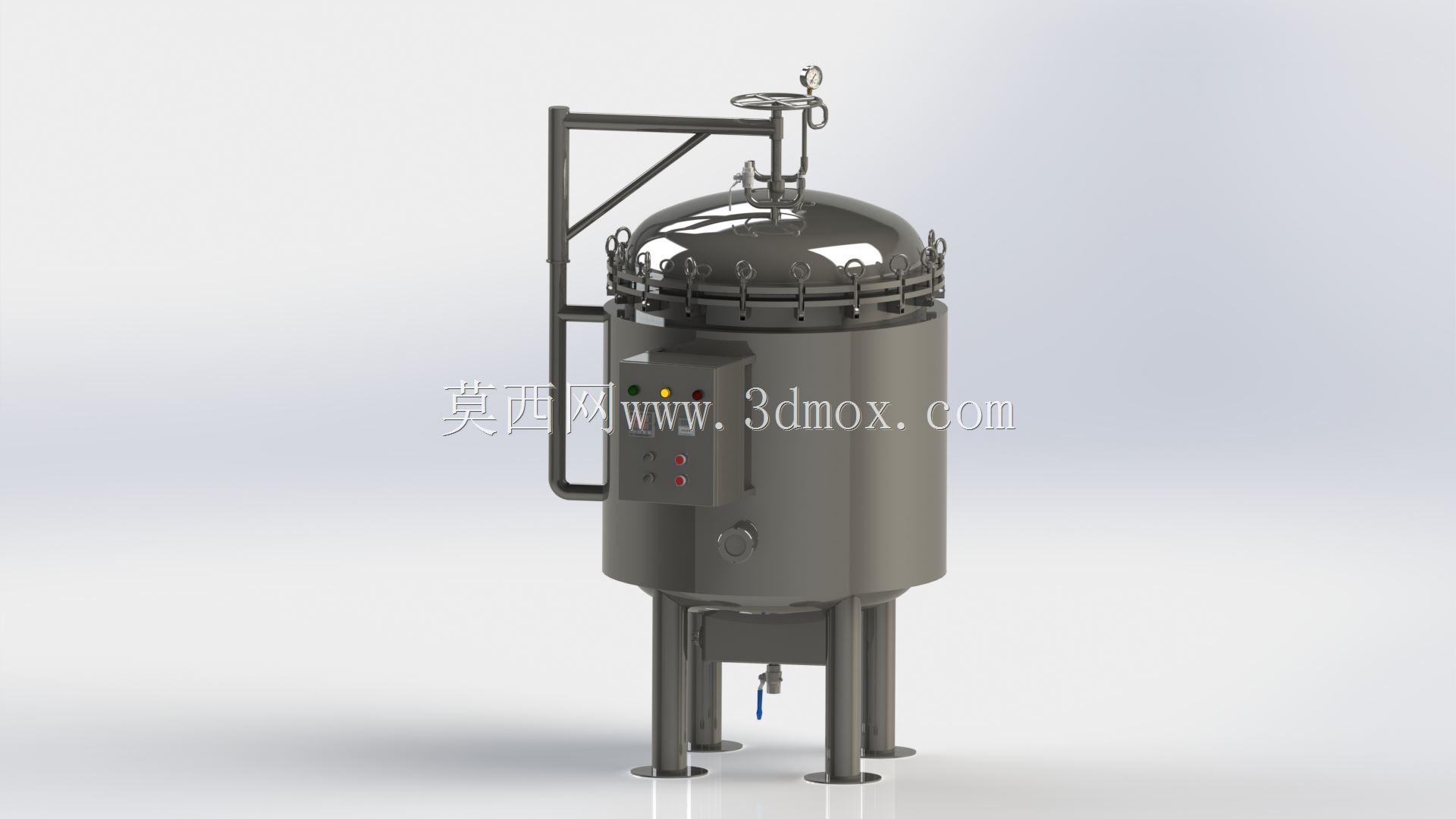

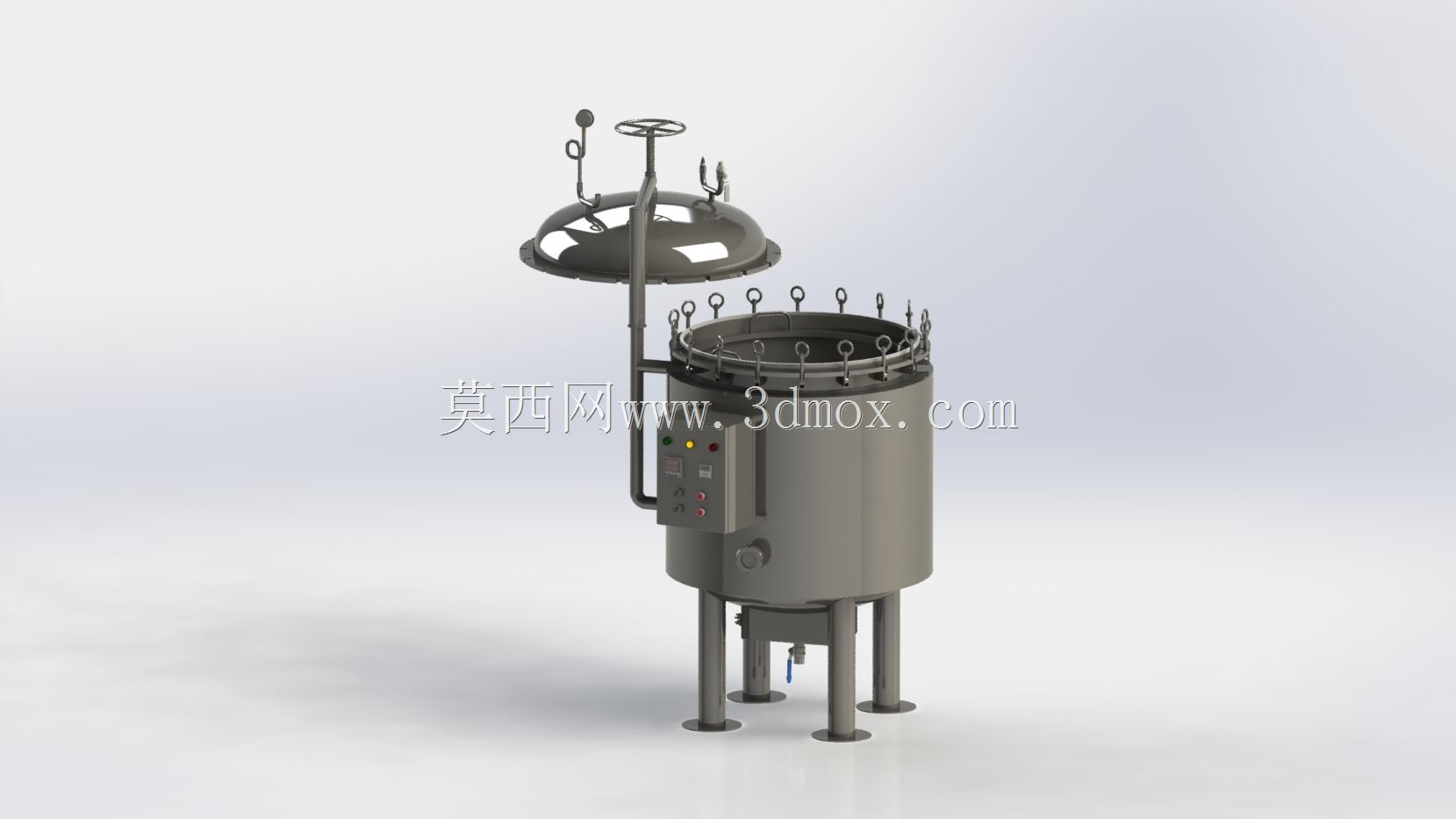

　　罐体底部采用三根等距分布的支撑腿结构，支撑腿与罐体下封头采用焊接式连接，每根支腿底部预留了地脚螺栓安装孔，安装时需要保证罐体整体垂直度偏差不超过千分之一，避免长期承压运行出现应力集中导致的焊缝疲劳问题。罐体顶部采用快开式压盖结构，设计时参考了压力容器快开门的安全联锁要求，盖体周边均匀布置了12组旋转式锁紧吊耳，关闭盖体时旋转手轮带动锁紧环转动，即可实现所有吊耳的同步锁紧，相比传统螺栓逐个紧固的结构，单次开关盖的操作时间可缩短70%以上，同时盖体顶部设置了平衡式吊臂，依靠铰接轴的配重平衡，单人即可轻松完成开盖、关盖操作，不需要额外配置起重辅助设备。这款立式承压灭菌罐体的三维结构设计，核心围绕医疗机构、第三方检测实验室、生物制药中试车间的常规灭菌需求展开，日常作业中主要承担重复使用金属手术器械、玻璃耗材、培养基、无菌工装附件的高温高压灭菌工序，是微生物防控环节不可或缺的承压类工艺设备。从结构设计逻辑来看，整体采用立式圆柱罐体布局，400升的有效容积刚好匹配中小型医疗机构日处理3-5批次灭菌物料的产能需求，不会出现容积过大导致的蒸汽能耗浪费，也不会因容积过小无法满足批量耗材的处理要求。

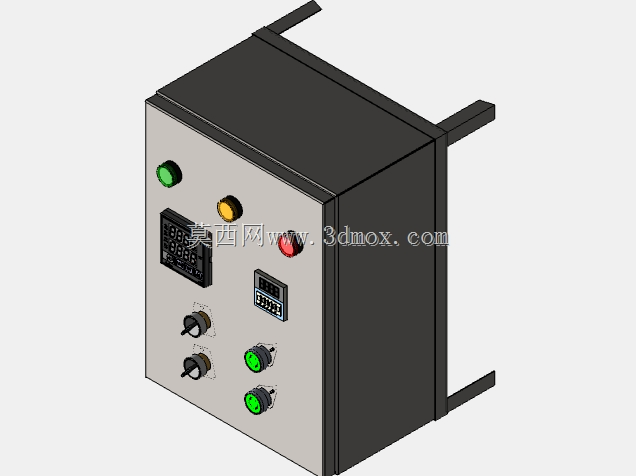

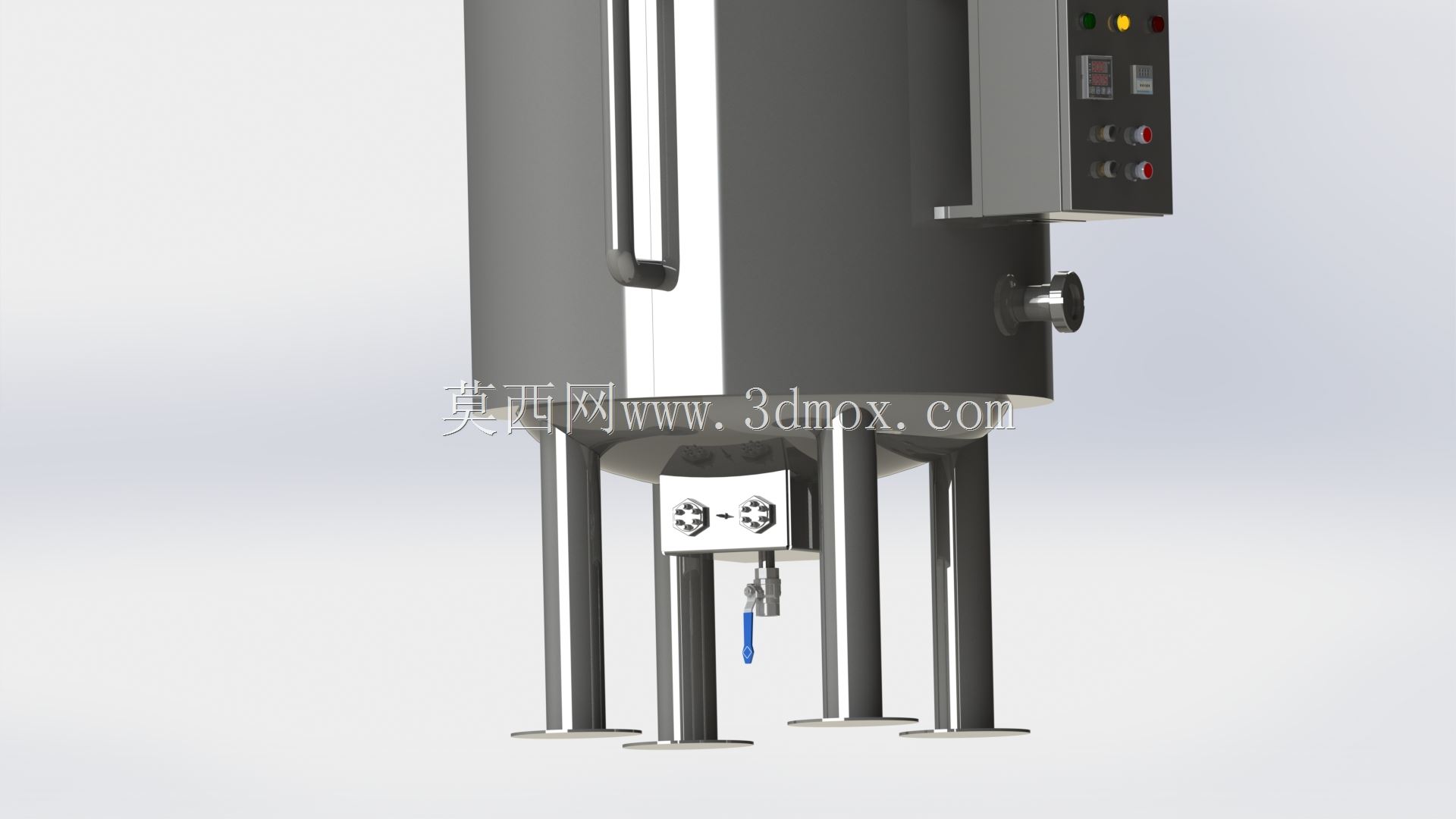

　　盖体上还集成了安全阀接口、压力表接口、排气阀接口，所有接口的位置都避开了操作人员开关盖的操作路径，防止高温蒸汽喷出造成烫伤风险。罐体侧面下部设置了独立的控制箱安装位，控制箱与罐体采用一体化焊接支架固定，内部预留了温度传感器、压力传感器的走线通道，不需要额外在罐体壁板上二次开孔，减少了承压罐体的泄漏风险点。罐体下部的下封头位置设置了蒸汽进口、冷凝水排放口，蒸汽进口采用切向进入结构，进入罐体后可形成螺旋上升的蒸汽流，避免蒸汽直接冲击待灭菌物料造成局部过热，同时能快速排尽罐内的冷空气，保证灭菌舱内温度均匀性偏差控制在±1℃以内。

　　设计时充分考虑了设备的安装边界，整体设备的最大外径控制在900毫米以内，支腿安装的最大占地尺寸不超过1100毫米×1100毫米，设备总高度在盖体完全开启时不超过2400毫米，常规实验室2.8米层高的空间即可完成安装，不需要对建筑结构做特殊改造。罐体的壁厚计算按照0.25兆帕工作压力、139℃最高工作温度选取，采用304不锈钢材质，内壁做镜面抛光处理，粗糙度Ra值不超过0.8微米，避免灭菌后残留的污渍、冷凝水在壁面积聚形成卫生死角，外壁做亚光拉丝处理，日常清洁维护时不容易残留水渍和划痕。

　　在安全结构设计上，快开锁紧机构设置了机械联锁装置，只有当罐内压力完全降至常压状态时，锁紧环才能转动解锁，防止带压开盖造成的安全事故；罐体顶部的安全阀整定压力设置为0.28兆帕，超过压力阈值时自动起跳泄压，同时配套了压力式温度控制器，当罐内温度超过设定上限时自动切断蒸汽供给，形成多重安全防护。设备侧面还预留了物料搁架的安装导轨，可根据待灭菌物料的尺寸调整搁架层间距，既可以放置小型的玻璃试管、培养皿，也可以放置体积较大的手术器械盒、工装容器，适配不同类型物料的灭菌需求。从实际使用场景出发，设计时还考虑了冷凝水的排放路径，下封头设置了一定的倾斜角度，冷凝水可顺着倾斜面自动汇集到排放口，不会在罐底形成积水残留，减少细菌滋生的风险；盖体的密封槽采用梯形截面结构，配套硅橡胶密封圈，安装时不需要粘接，直接嵌入槽内即可，长期使用出现老化时可快速更换，不需要复杂的拆装工序。
