适配短距起降的85mm动力喷气教练航模结构

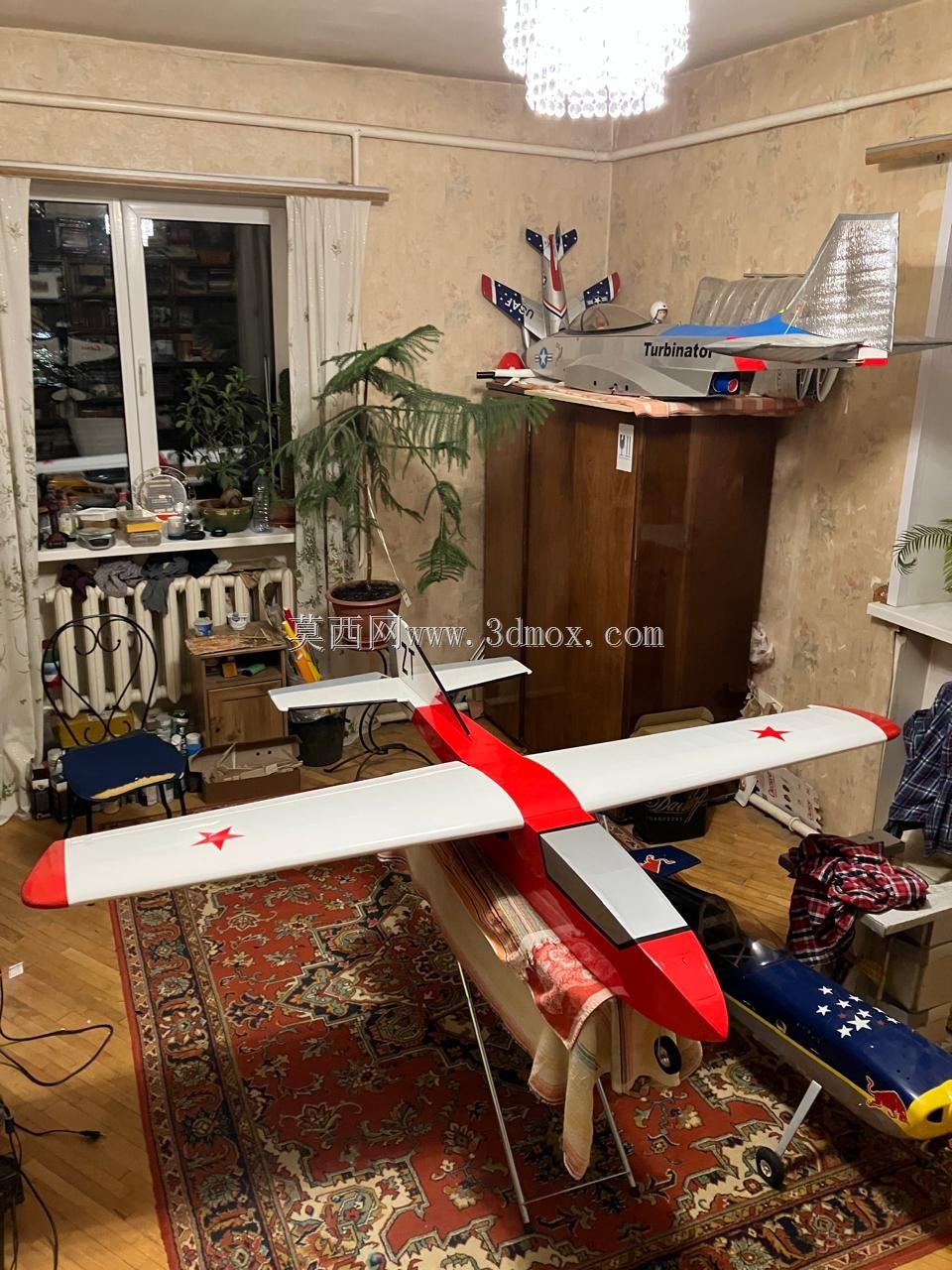

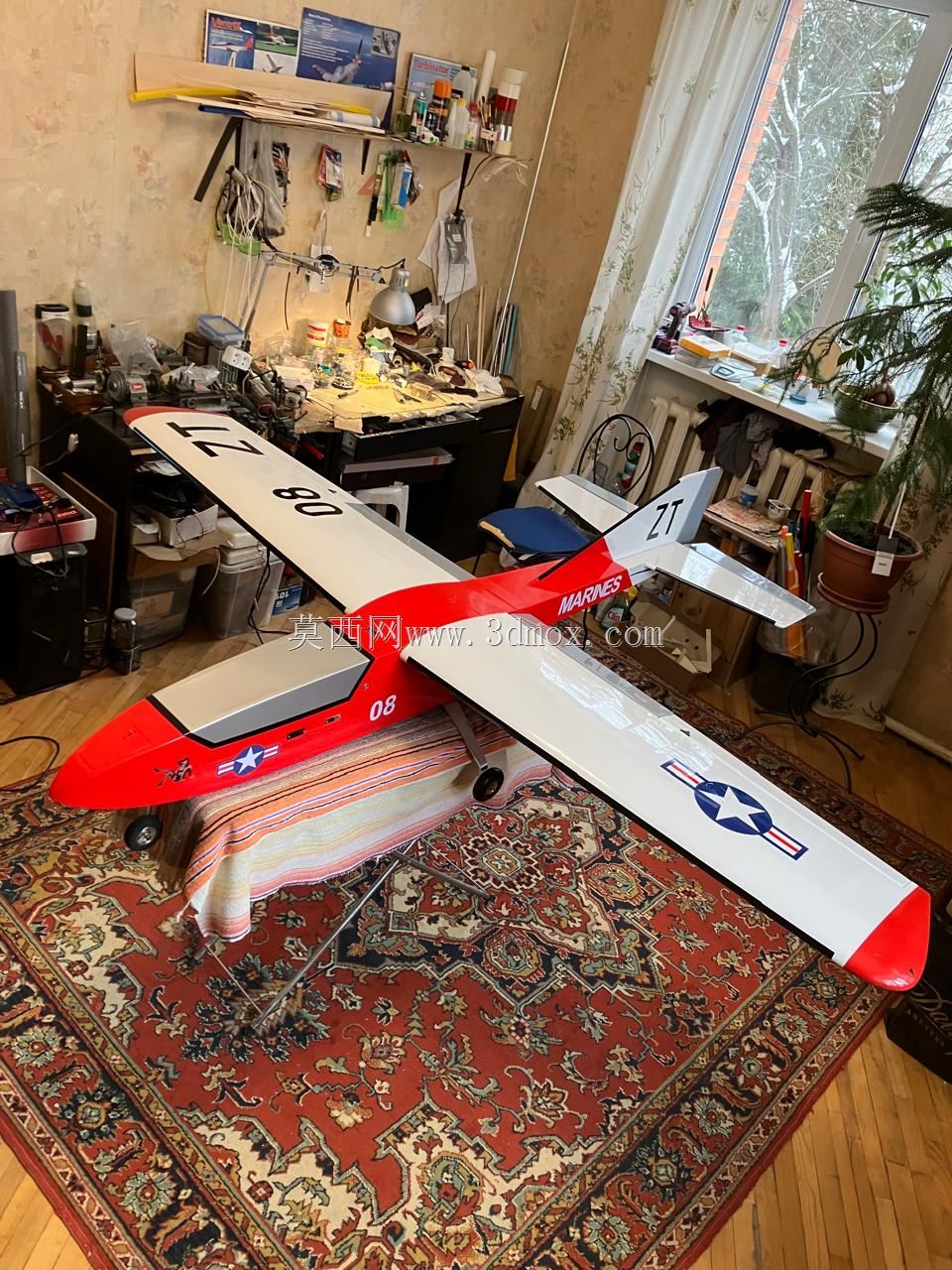

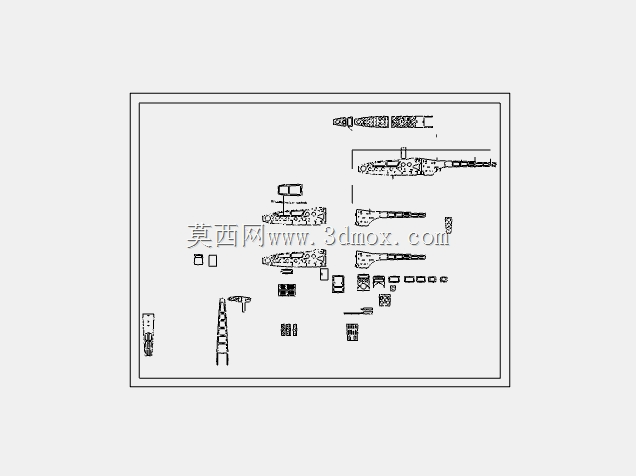

　　这款喷气教练航模的结构设计，核心围绕小型航模爱好者的户外飞行需求展开，针对非铺装短跑道的起降场景做了针对性的结构优化，整体翼展控制在2.4m，既保证了低空低速飞行时的升力冗余，也不会因为尺寸过大导致单人外场携带、组装不便。机身主体采用3mm胶合板作为核心受力骨架，在机翼与机身的连接段、尾翼支撑段、发动机安装座位置做了局部层叠加强，避免大油门爬升或者低空触地复飞时出现结构断裂，同时胶合板的材质特性也方便爱好者在出现轻微飞行磕碰后，用日常工具快速完成修补，不需要特殊的复合材料加工设备。

　　动力段匹配85级喷气发动机的安装接口，发动机舱的整流罩做了快拆式的卡扣设计，日常检查油路、调整发动机怠速参数时不需要拆解整个机身前段，只需要拨开两侧的卡扣就能掀开整流罩完成维护，发动机安装座预留了3mm的调节余量，可以根据实际飞行时的推力线偏差，微调发动机的俯仰、偏航角度，抵消大油门下的反扭力矩影响，避免起飞阶段出现偏航栽头的问题。机翼采用上单翼布局，翼型选择了低速升力系数较高的平凸翼型，机翼后缘的副翼舵面宽度占到了弦长的22%，舵量行程设置在正负18度，既可以满足日常教练飞行时的平缓操控需求，也能在切换到特技模式时完成横滚、半斤斗等基础特技动作，机翼和机身的连接采用碳销加快拆锁扣的结构，外场组装时不需要额外工具，对准碳销插入后扣上锁扣就能完成机翼固定，拆卸后机翼可以和机身分开收纳，普通家用轿车的后备箱就能轻松放下整套设备。

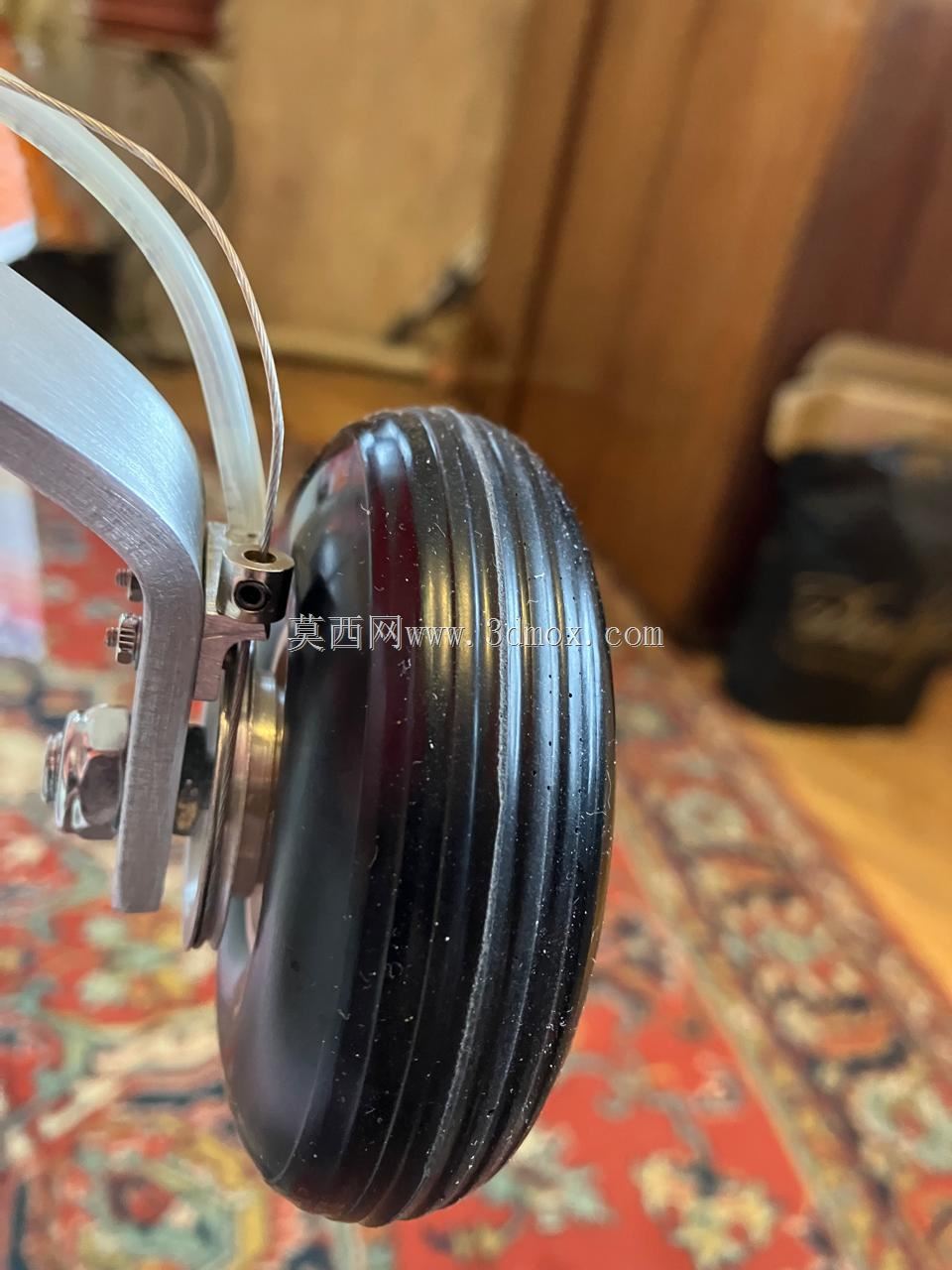

　　尾翼部分采用常规的平尾加垂尾布局，平尾的安装角设置为负1.2度，在大油门爬升时可以提供足够的低头力矩，避免航模出现大仰角失速，垂尾的方向舵舵面做了切角处理，减小大侧风降落时的舵面风阻，提升侧风条件下的起降操控稳定性。起落架部分采用后三点式布局，主起落架安装在机翼根部的加强框位置，采用弹性钢丝作为减震结构，在粗糙的草地或者土跑道起降时，可以吸收大部分地面颠簸的冲击力，避免震动传递到机身骨架导致紧固件松动，尾轮采用和方向舵联动的结构，地面滑行时可以通过方向舵控制转向，不需要额外加装转向舵机，简化了整机的布线复杂度。

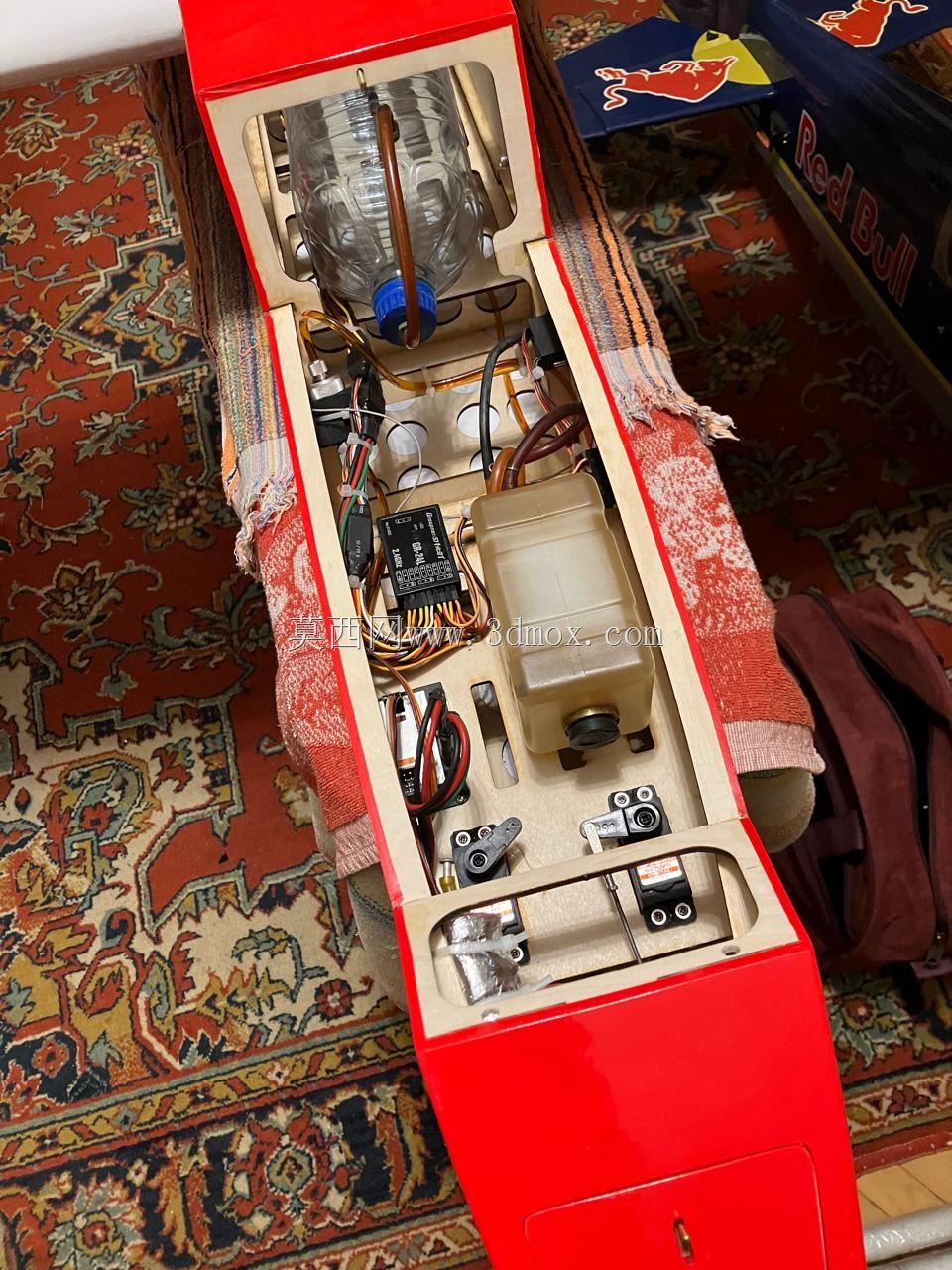

　　整机的重心设计在机翼弦长32%的位置，这个重心区间既可以保证飞行时的静稳定性，适合新手作为教练机练习起降操作，也不会因为过度稳定导致特技动作操控迟滞，有一定飞行经验的爱好者也可以通过调整电池位置小幅移动重心，适配自己的操控习惯。机身内部的设备舱预留了足够的安装空间，可以容纳标准尺寸的航模油箱、接收机、舵机电池以及点火模块，设备舱盖采用魔术贴加卡扣的双重固定方式，飞行时不会因为震动松脱，日常检查设备、更换电池时也能快速开合。在结构细节上，所有的舵面铰接位置都预留了2mm的活动间隙，避免飞行过程中因为机身形变导致舵面卡滞，舵角采用尼龙材质嵌入式安装，直接固定在胶合板骨架上，比表面粘贴的舵角能承受更大的舵面拉力，大舵量操作时不会出现舵角脱落的问题。机翼前缘做了1.5mm的轻木蒙皮加强，轻微的擦碰不会导致机翼前缘凹陷变形，降低日常飞行的维护成本。
