1吨级手动心轴式小型压力机结构

　　这类1吨级手动心轴压力机，多布置在小型机加工工位、装配线旁、维修班组的工具台区域，属于轻载压装作业里的常用手动工装，不需要外接气源、电源，完全靠人力驱动杠杆机构输出压力，适合小批量生产、零散维修、样件试制场景下的轻载压装作业，比如小型轴承的压入、销钉的压装铆接、薄金属件的校形、小过盈配合件的装配，作业时不会产生气动或液压设备的噪音，也没有管路布置的限制，台钳无法提供的轴向稳定压装力，这类小型手扳压力机刚好能覆盖对应的作业需求。

　　从结构设计来看，整体采用C型开式机架布局，开口区域预留了足够的工件放置空间，机架本身为一体式铸造或铣削成型的刚性结构，承载时的变形量控制在轻载作业允许的范围内，不会因为1吨的额定载荷出现机架开口张开过大的问题，影响压装精度。驱动部分采用齿轮齿条配合长杠杆手柄的结构，长手柄的力臂经过匹配设计，普通人单手施加的力就能通过齿轮齿条的增比，在压头端输出1吨的额定压力，压头的滑动导轨集成在机架立臂上，配合间隙控制合理，压头下行过程中不会出现偏摆，保证压装力始终沿垂直方向作用在工件上，避免压装时工件受力偏斜导致零件损伤。

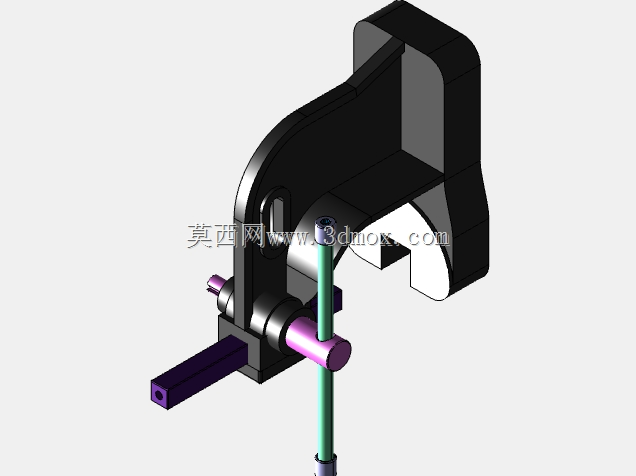

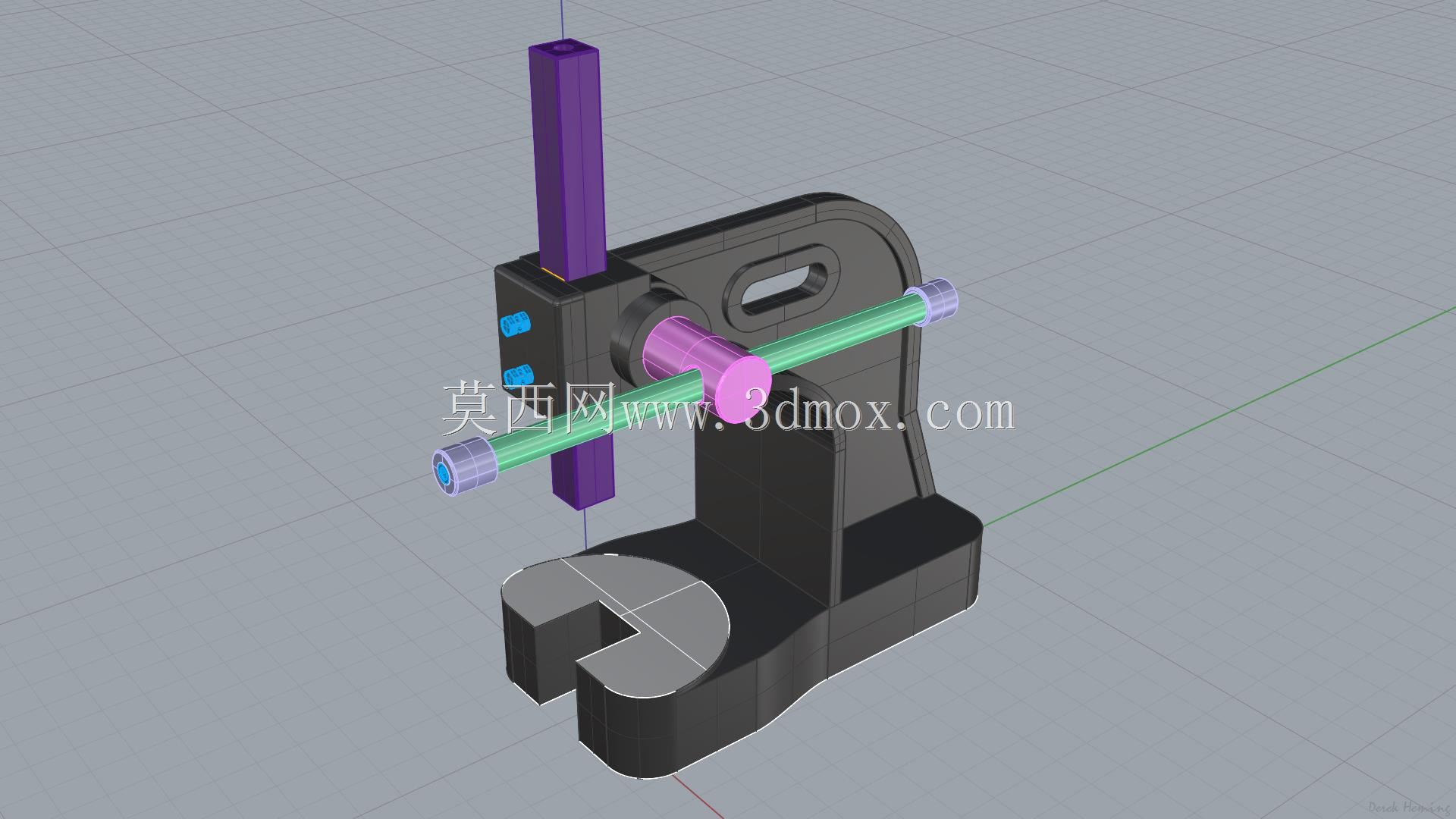

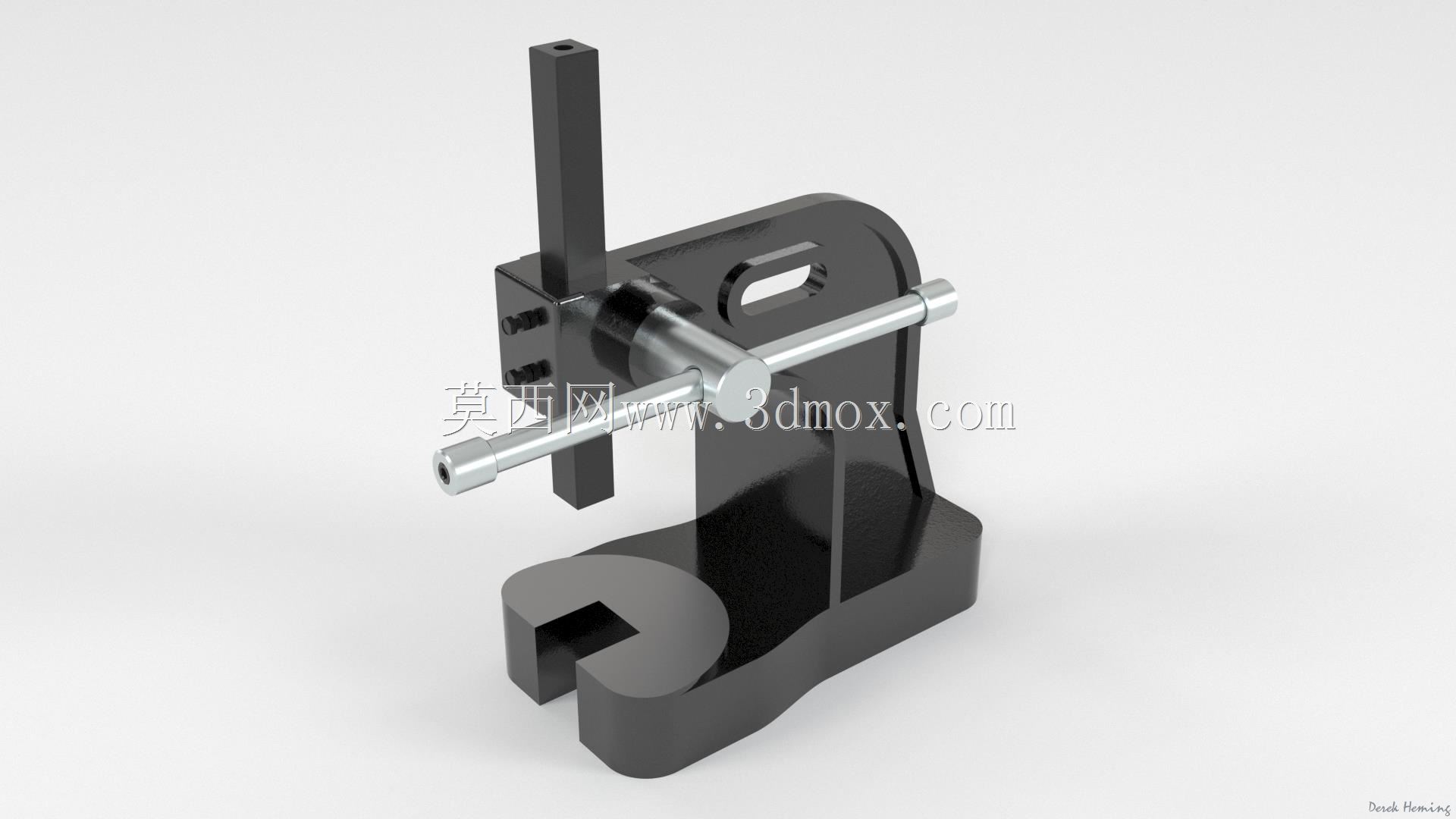

　　压头下方的工作台面设置了定位槽结构，方便配套简易工装夹具的定位安装，比如压装轴承时的定位套、压装销钉时的支撑块，都可以通过槽位快速固定，不需要额外打孔安装。机架底部为平整的安装基面，预留了安装孔位，可以通过螺栓固定在木质或钢制工作台上，避免压装作业时机架出现移位，安装时只需要保证工作台面水平，就能保证压头的运动垂直度，不需要复杂的调平流程。从建模的还原度来看，整体结构的装配关系完全按照实物的运动逻辑搭建，齿轮与齿条的啮合位置、手柄的转动行程、压头的上下活动范围都和实物一致，机架的减重开孔位置也做了还原，那个长圆形的开孔既可以减轻机架整体重量，也方便作业时观察压头与工件的对位情况，避免压偏。

　　这类小型压力机的压头行程通常在几十毫米范围，足够覆盖绝大多数轻载压装的行程需求，开口高度和喉深的尺寸设计，也能容纳常见的小型轴类、套类零件，不需要额外加高垫块就能完成多数常规压装作业。日常使用中，只需要定期在齿轮齿条的啮合面、压头的滑动面涂抹少量润滑脂，就能保证操作手感顺畅，不会出现卡滞问题，因为没有液压元件、气动密封件这类易损部件，整体的维护成本极低，适合作为车间工位的常备工装使用。在做工位布局规划时，这类压力机占用的台面空间很小，只需要预留半平米左右的台面位置，同时在手柄活动范围内预留足够的操作空间，避免操作时手柄碰到周边的工具或工件，就能满足使用要求。压装作业时，操作人员只需要扳动手柄，就能控制压头的下行速度和压力大小，相比气动压力机的冲击性压装，手动操作可以更精准地控制压入行程，对于压装深度要求严格的小零件，能避免压装过度导致的零件报废，比如小型精密轴承压入轴承座时，手动控制的压装过程可以随时停顿，观察压入位置，保证压装到位的同时不会损伤轴承保持架。
