音频信号检测用dB峰值VU表头结构设计

　　在专业音频扩声、广播录播、舞台演出以及工业声学检测场景中，dB峰值表也就是常说的VU表，是音频链路里不可或缺的信号监测部件，它的核心作用是把音频线路里的交变电压信号转化为直观的指针偏转读数，让操作人员能快速判断信号电平是否处于合理区间，避免信号过小导致信噪比劣化，或是信号过载触发削波失真，损坏后端的功率放大设备与发声单元。

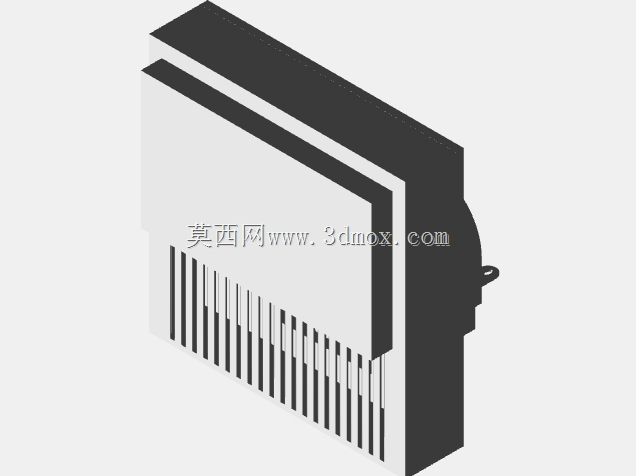

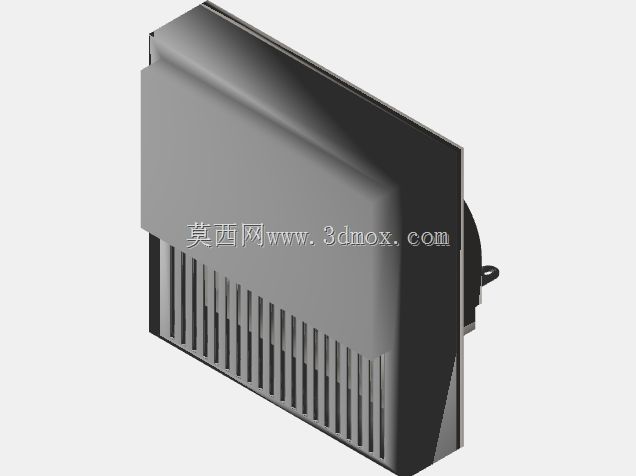

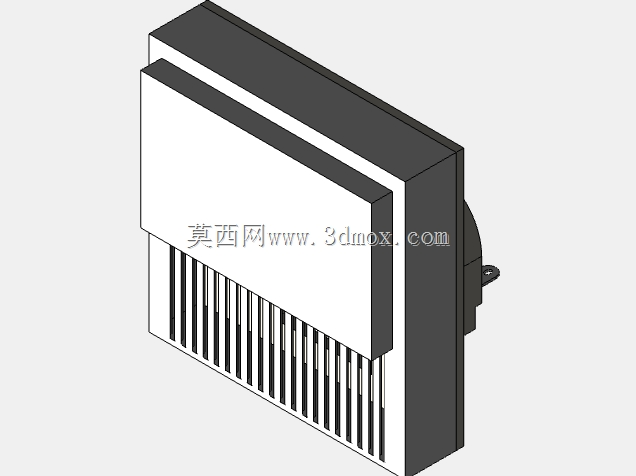

　　做这个结构设计的时候，首先要匹配常规音频设备的安装开孔规范，目前行业内通用的嵌入式表头安装开孔大多为矩形结构，这个表头的外形尺寸控制在常规面板适配范围内，安装边界预留了足够的卡扣与密封胶圈槽位，既可以嵌入调音台、功率放大器的前面板，也能通过外置支架安装在独立的音频监测机架上，安装时不需要额外对周边面板做二次切削加工，适配现有设备的安装孔位公差。

　　从功能特性来看，这个表头的核心是通过内部的磁电偏转机构带动指针转动，指针的偏转角度与输入信号的准平均值电平呈线性对应关系，刻度盘上标注的dB刻度覆盖了音频设备常用的-20dB到+6dB量程，0dB刻度对应专业音频系统的标准工作电平，+3dB以上的区间用红色标识作为过载预警区间，操作人员在现场可以快速通过指针位置判断信号状态。设计时特意将指针的阻尼参数做了匹配调校，避免指针跟随音频信号的高频瞬态变化产生剧烈抖动，同时又能准确反映信号的平均电平变化，符合人耳对响度变化的感知特性。

　　结构设计上，外壳采用阻燃ABS材质注塑成型，兼顾绝缘性能与结构强度，内部的磁钢组件做了屏蔽处理，避免周边设备的电磁杂散信号干扰表头的偏转精度，指针与转轴的配合采用微型宝石轴承结构，降低转动摩擦阻力，保证小信号输入时的读数精度，表盘采用磨砂PC材质印刷，避免现场灯光反射导致读数困难，背部的接线端子采用标准3.96mm间距接插件，适配常规音频设备的内部线束规格，接线时不需要额外做端子转接。

　　考虑到实际使用中的维护需求，表头的前盖采用卡扣式结构，不需要专用工具就可以拆卸，方便后期清理表盘积灰或是更换阻尼组件，安装卡扣的弹性行程做了冗余设计，适配1mm到3mm厚度的设备面板，安装时只需要将表头从面板正面推入开孔，卡扣就会自动卡紧面板背面，配合前置的密封胶圈，可以达到基础的防尘效果，适配演出、机房等多尘环境下的长期使用需求。

　　在内部结构的装配逻辑上，磁钢组件、线圈骨架、指针组件、阻尼油腔都采用模块化装配设计，每个部件都有对应的定位柱与限位槽，装配时不需要反复调整位置，能有效提升生产装配的效率，同时也降低了后期维护的部件替换难度，线圈的引线采用柔性多股漆包线，避免长期指针偏转导致引线疲劳断裂，提升表头的整体使用寿命。
