16x24规格锥面锁紧收缩盘结构设计

　　这款锥面锁紧收缩盘主要应用于重载传动系统的轴毂无键连接场景，在包装机械输送辊组、机床主轴进给单元、减速机输入输出轴连接、自动化设备凸轮机构安装等工况中十分常见，相比传统平键连接，它不会对轴和轮毂造成键槽应力集中损伤，装拆无需大型拉马等工装，对中精度更高，能承受更大的交变扭矩与径向载荷，尤其适合需要频繁调整安装位置、对传动同轴度要求较高的传动节点。

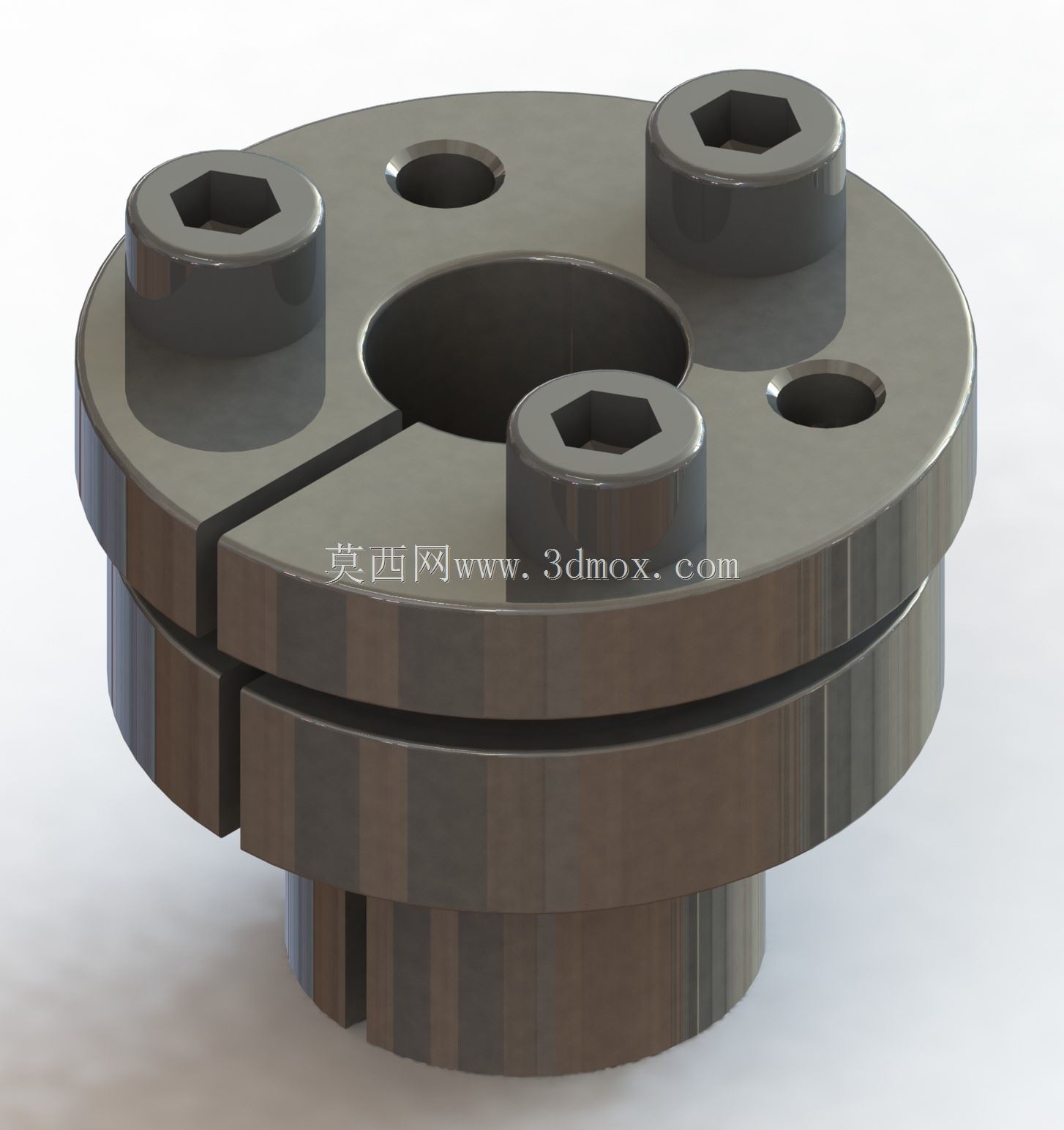

　　从结构设计逻辑来看，该收缩盘采用开口式双锥面配合结构，本体为分体式环形结构，内圈带有1:10左右的标准锥面，与外圈的内锥面完全贴合，三个内六角锁紧螺栓沿圆周120°均匀分布，拧紧螺栓时，外圈沿轴向移动，通过锥面的楔紧作用迫使内圈均匀向内收缩，抱紧穿过中心的传动轴，同时外圈向外胀紧轮毂内壁，依靠接触面的正压力产生的摩擦力传递扭矩、轴向力以及复合载荷。圆周上额外设置的两个光孔为拆卸工艺孔，当需要拆解收缩盘时，将螺栓拧入拆卸孔即可顶开内外锥面，轻松解除锁紧状态，避免长期使用后锥面锈死无法拆卸的问题。

　　从安装边界尺寸来看，该款收缩盘适配轴径16mm、轮毂安装孔径24mm的传动节点，整体外径控制在58mm以内，轴向总厚度22mm，安装时不需要在轴或轮毂上加工额外的定位台阶，只要保证轴与轮毂的配合面粗糙度达到Ra1.6以上、配合公差在h7/H8范围内即可，锁紧螺栓的推荐拧紧力矩为12N·m，拧紧时需按对角顺序分三次逐步加载，避免单侧受力导致锥面偏磨、锁紧力不均的问题。安装完成后收缩盘的端面跳动可控制在0.02mm以内，完全满足中高速传动的同轴度要求。

　　在实际选型应用中，这类收缩盘的额定传递扭矩可达120N·m，能覆盖大部分中小型传动机构的载荷需求，相比传统胀套，它的结构更紧凑，径向占用空间更小，适合安装空间受限的紧凑型设备。设计时特意将开口位置设置在两个锁紧螺栓的中间区域，避免开口处应力集中导致锁紧时本体开裂，三个螺栓的安装沉孔深度经过精确计算，拧紧后螺栓头部完全沉入沉孔内，不会突出端面干涉周边其他零部件。锥面表面做了磷化处理，既可以提升防锈能力，又能降低锥面相对滑动时的摩擦系数，保证锁紧时楔紧动作顺畅，不会出现卡滞导致锁紧力不足的问题。

　　在设备维护场景中，这类收缩盘不需要定期润滑，正常工况下使用寿命可达10年以上，只有当锥面出现磨损、锁紧螺栓出现塑性变形时才需要更换，相比键连接需要定期修复键槽、更换平键的维护成本更低。在输送线设备的辊筒安装中，使用该款收缩盘可以快速调整辊筒的轴向位置，适配不同宽度的输送物料，调整时只需要松开三个锁紧螺栓即可移动辊筒位置，调整到位后重新拧紧螺栓即可恢复锁紧，不需要做额外的定位加工，大幅提升设备调试的效率。在精密机床的进给机构中，它的无间隙锁紧特性可以消除传动反向间隙，提升进给定位精度，避免键连接存在的配合间隙导致的进给误差。
