立体声盒式磁带磁头结构设计

　　在模拟音频设备的结构设计体系中，盒式磁带磁头是完成磁电信号转换的核心执行部件，本次呈现的立体声磁头结构，主要适配民用及专业级盒式磁带录放设备的安装需求，覆盖便携式随身听、台式卡座、车载磁带播放器等多类应用场景，承担音频信号的记录、读取与消磁核心功能。从实际工况需求出发，这类磁头的工作面需要与运行中的磁带保持稳定的贴合压力，工作面的圆弧曲率经过反复校核，既要保证磁带磁粉层与磁头磁隙的充分接触，降低信号传输损耗，又要避免压力过大导致磁带运行阻力升高，出现绞带、磁粉过度磨损的问题。

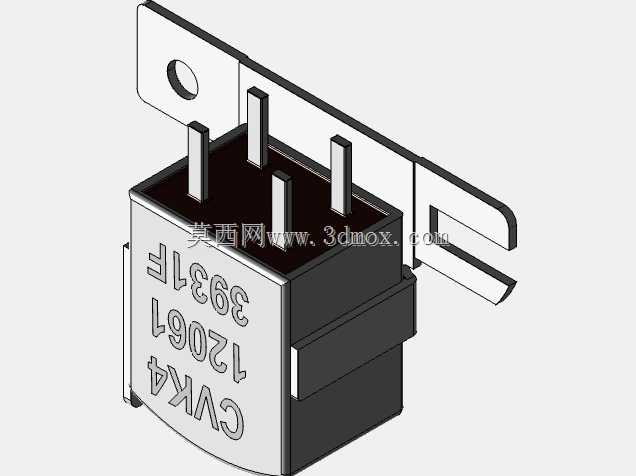

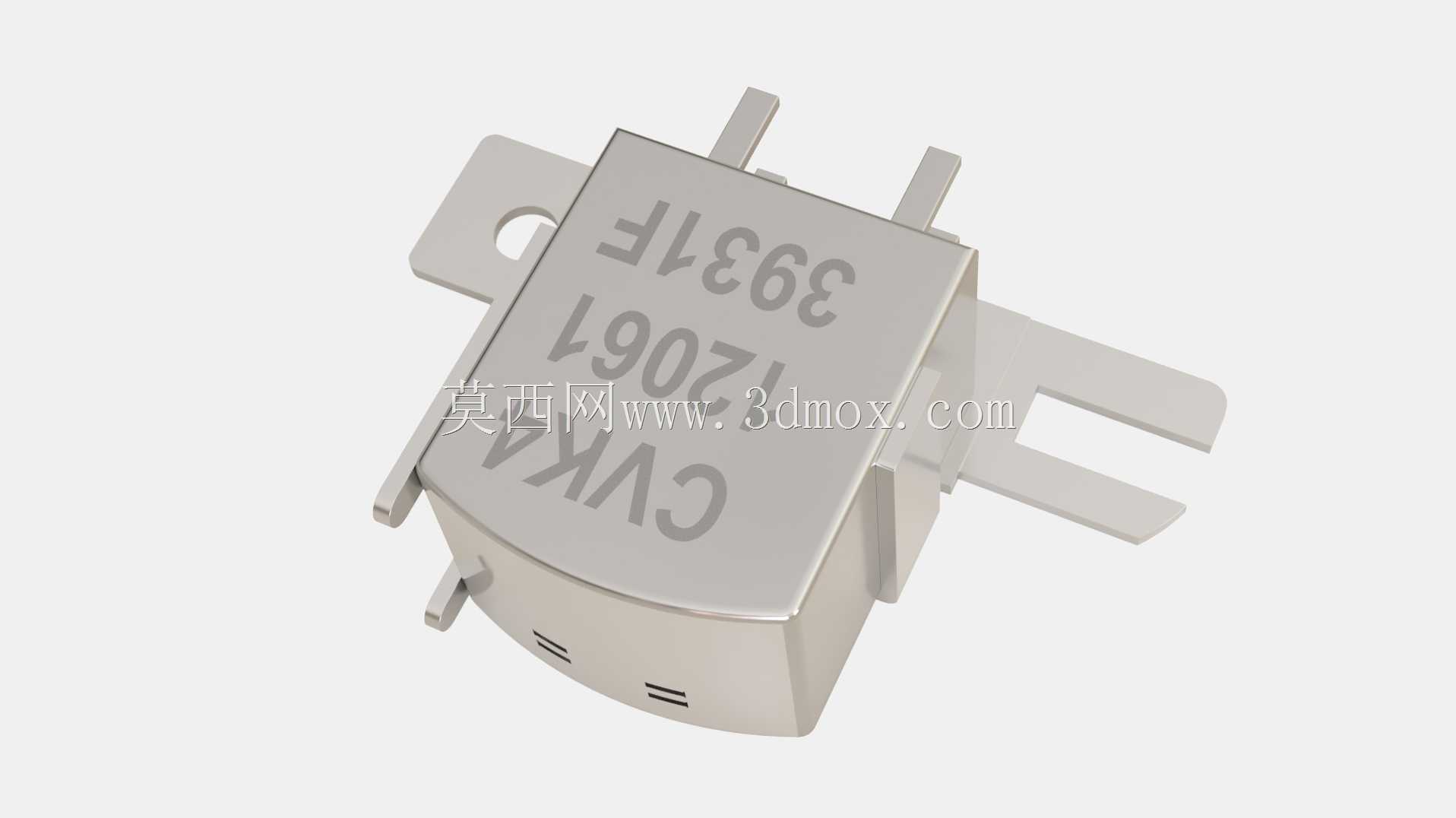

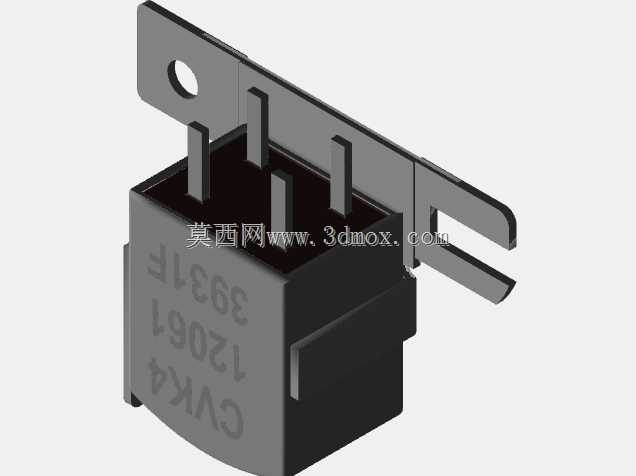

　　磁头的外壳采用屏蔽性能优异的金属材质冲压成型，外壳结构不仅承担内部磁芯、线圈组件的防护作用，还能有效隔绝外界电磁杂波对音频信号的干扰，避免录放过程中出现交流声、信号串扰等问题，外壳侧面预留的固定支耳带有标准安装孔位，可直接适配常规磁带仓的安装定位柱，安装时无需额外制作转接结构，支耳的平面度公差控制在0.02mm以内，保证磁头安装后工作面与磁带运行方向的平行度符合设计要求，避免出现磁迹偏移导致的声道分离度下降、高频信号损失问题。磁头的引脚布局采用标准化直插设计，引脚间距符合常规音频电路板的焊盘间距规范，焊接时可直接完成波峰焊或手工焊接，引脚的伸出长度经过优化，既保证焊接后的结构强度，又不会因引脚过长与周边结构产生干涉。

　　从内部结构设计逻辑来看，立体声磁头内部设置两组独立的磁芯组件，分别对应左右两个声道，两组磁芯的位置精度直接决定声道分离度参数，磁隙的宽度控制在微米级，保证高频音频信号的读取灵敏度，磁芯外部缠绕的线圈匝数经过匹配计算，兼顾信号输出幅度与频响范围，满足立体声录放的信号指标要求。磁头尾部的定位结构与外壳采用过盈配合装配，保证内部组件在长期振动、温度变化的工况下不会出现位移，避免磁隙位置偏移导致的性能衰减。

　　在安装边界设计上，磁头的整体外形尺寸充分考虑了常规磁带仓的内部空间余量，外壳的边角均做了圆角处理，避免装配过程中划伤磁带带基，磁头工作面的高度与磁带运行的中心高度严格对齐，安装后配合磁带仓的压带毡片，可保证磁带在整个运行行程中与磁头工作面的接触压力均匀，不会出现局部接触不良导致的信号忽大忽小、高频衰减问题。针对长期使用的磨损问题，磁头工作面采用高硬度耐磨材质处理，可承受磁带长期运行的摩擦损耗，延长整机的维护周期，外壳的接地引脚与设备主板的接地端直接连通，进一步提升电磁屏蔽效果，降低外界干扰对音频信号的影响。在结构建模过程中，所有配合面的公差、安装孔位的位置度、工作面的形位公差都严格按照音频设备的行业标准设定，模型的装配关系完全还原实际生产的装配流程，可直接用于录放设备的结构适配验证、安装干涉检查，也可作为模拟音频设备维修替换的结构参考，帮助结构设计人员快速完成磁带仓部分的结构匹配，减少反复打样验证的周期。
