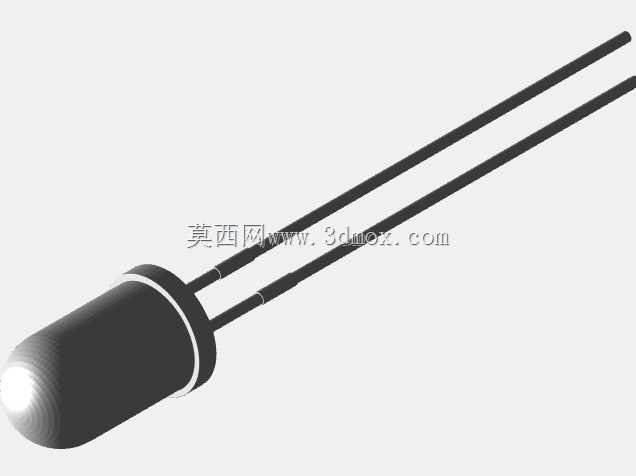

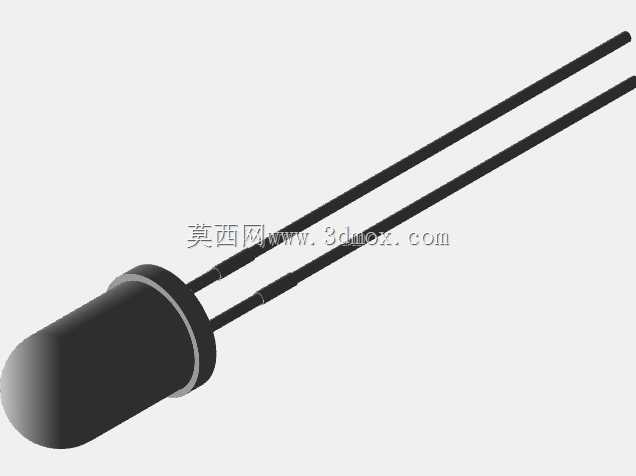

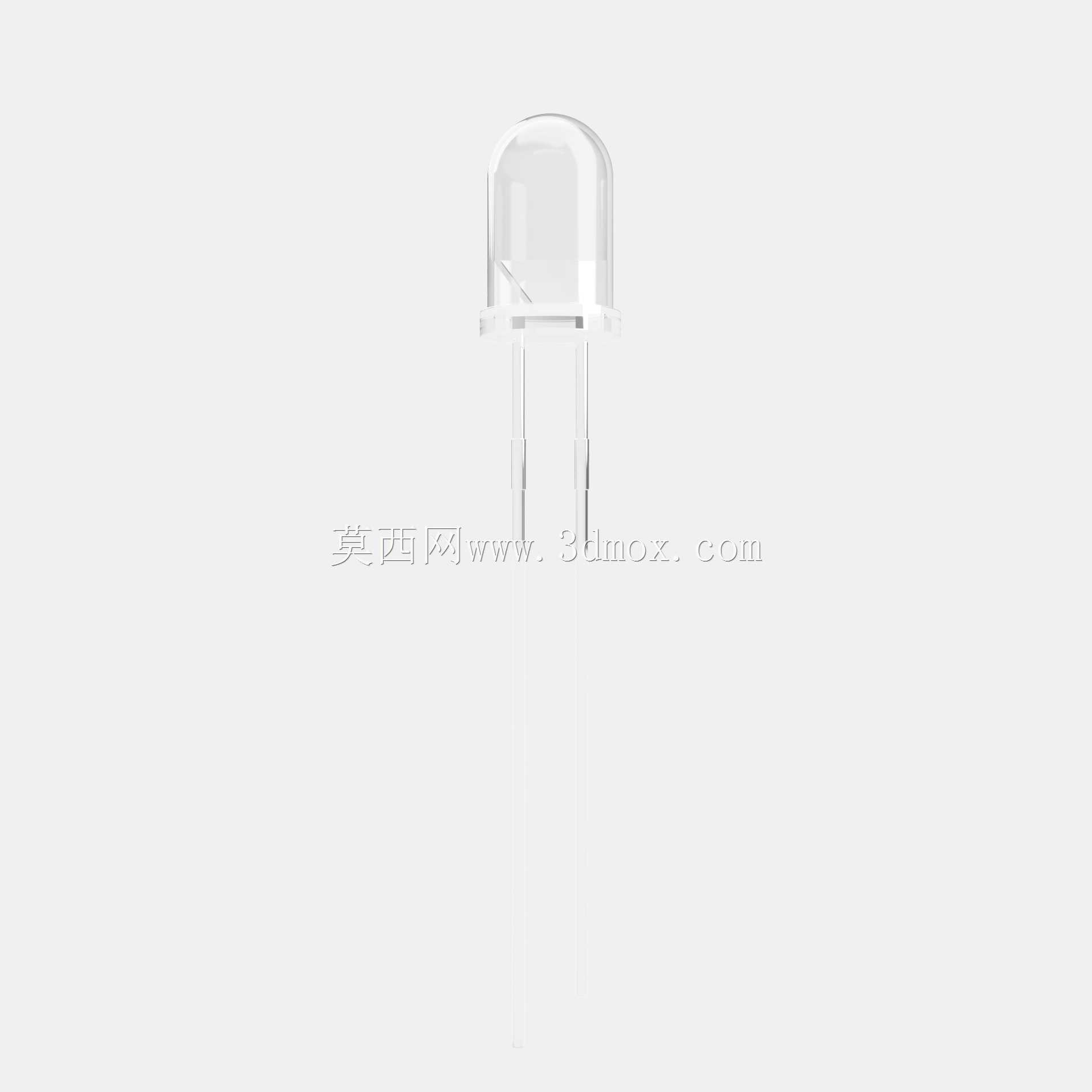

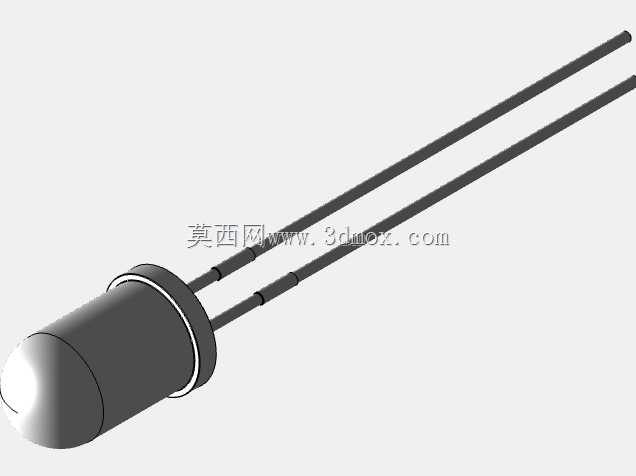

5毫米圆头直插式发光二极管结构模型

项目分类:通用五金配件 发布时间:2025-01-01 ID:875114
  • 5毫米圆头直插式发光二极管结构模型
  • 5毫米圆头直插式发光二极管结构模型
  • 5毫米圆头直插式发光二极管结构模型
  • 5毫米圆头直插式发光二极管结构模型

  在消费电子、工业控制板卡、低压配电指示、小型家电操控面板的设计环节里,直插式发光二极管是出现频率极高的基础光电器件,很多刚入行的结构工程师在做PCB布局、面板开孔、器件干涉检查的时候,往往会因为忽略这类小器件的实际外形尺寸,导致后期打样出现面板孔位偏差、器件与外壳筋位干涉、引脚长度不匹配波峰焊工艺要求等问题,这个5毫米规格的圆头直插LED模型,就是针对这类工程场景搭建的精准结构参考。

  从实际使用场景来看,这类5mm圆头LED的覆盖范围极广,小到随身听、充电宝这类便携消费电子的电源状态指示,大到工业控制柜的运行、故障、待机状态信号灯,再到教学实验套件、玩具产品的发光交互模块,甚至是小型照明模组的辅助光源,都能看到它的身影。不同于贴片LED的高密度贴装场景,直插式LED更多用在需要垂直于PCB板面出光、需要搭配导光柱或者面板透光孔、对发光角度有一定要求的结构里,圆头封装的透镜设计本身就自带聚光效果,常规5mm圆头LED的发光半角大多在20度到30度之间,不需要额外加装聚光透镜就能满足短距离的状态指示需求,这也是它能在行业里沿用数十年没有被完全替代的核心原因。

  做这个模型的时候,首先卡准的是器件的安装边界尺寸,很多工程师在画PCB封装的时候只会关注引脚间距,却忽略了本体的最大外径、透镜高度、引脚伸出长度这些和结构设计强相关的参数。这个模型严格按照行业通用的5mm直插LED的公差中值搭建,本体圆柱部分的外径控制在4.8mm到5.0mm的常规公差范围内,圆头透镜的顶部到本体法兰面的高度控制在8.6mm到8.9mm之间,两个引脚的中心间距严格按照2.54mm的标准排距设置,引脚直径采用行业通用的0.5mm线径,引脚从法兰面伸出的长度设置为15mm,这个长度刚好适配常规1.6mm厚度的PCB波峰焊工艺,既不会因为引脚过长导致剪脚工序残留应力损伤封装,也不会因为引脚过短导致焊盘吃锡不足影响焊接可靠性。

  从设计思路上来说,这个模型没有做过度的细节简化,也没有添加多余的装饰性结构,完全服务于工程设计的干涉检查需求。模型把封装本体的法兰限位结构做了精准还原,这个法兰面是LED安装到面板或者PCB上的核心定位面,很多工程师在做面板开孔的时候,会直接按照5mm的外径开圆孔,却忽略法兰面的直径比本体圆柱略大0.2mm左右,如果开孔尺寸没有留够余量,装配的时候就会出现LED卡不到位、倾斜的问题,直接影响出光方向的一致性。同时模型还原了引脚的成型基准位置,很多工厂在做板级装配的时候,会根据PCB到面板的距离对LED引脚做打弯成型,这个模型的引脚根部位置完全按照实际器件的封装应力释放区设置,工程师在做引脚成型模拟的时候,可以直接参考这个位置设置折弯点,避免因为折弯点过于靠近封装本体导致封装开裂、内部键合线脱落的失效问题。

  在实际的设备选型匹配中,这个模型可以直接导入到装配体里做静态干涉检查,比如在做小型手持设备的外壳设计时,可以直接把模型装配到PCB的对应封装位置,检查透镜顶部到外壳内表面的距离是否满足设计要求,如果距离过近,装配时外壳会直接压到LED透镜,长期使用可能会因为应力导致封装内部的芯片脱落;如果距离过远,又会出现漏光、发光亮度不足的问题。在做工业控制柜的面板设计时,也可以用这个模型核对导光柱的对接位置,确保LED的出光中心和导光柱的入射中心完全对齐,避免出现光线偏移、指示灯亮度不均的问题。

  另外,这个模型也兼顾了生产工艺的参考需求,直插式LED的引脚都是可焊性镀锡处理,模型里引脚的表面粗糙度、圆柱度都按照实际器件的工艺水平设置,在做焊接工艺模拟的时候,可以准确还原引脚和焊盘的接触状态,帮助工程师提前判断焊盘设计的合理性,比如焊盘的大小是否合适、阻焊层的开窗是否会影响焊锡的爬升、引脚伸出PCB背面的长度是否符合波峰焊的工艺要求。很多新手工程师在设计这类器件的封装时,往往会把焊盘设置得过大,导致焊接的时候出现锡量过多、引脚拉歪的问题,参考这个模型的引脚直径和位置,就能快速调整出符合工艺要求的焊盘尺寸。

  不同于很多通用模型只做外形示意,这个模型的内部结构也做了符合实际封装逻辑的还原,比如透镜部分的弧度、封装本体内部的反光杯位置,虽然在结构干涉检查里不需要用到内部结构,但如果是做光学仿真的工程师,也可以用这个模型作为基础,调整内部反光杯的参数、芯片的发光位置,快速完成指示灯的光学效果模拟,不需要从零开始搭建封装结构,能节省不少基础建模的时间。对于教学场景来说,这个模型也可以作为电子工艺实训的参考模型,帮助学生直观理解直插式光电器件的结构组成、安装方式,比单纯看二维 datasheet 更容易建立空间认知。

  在做批量产品的结构设计时,这类基础器件的模型精度直接影响整个产品的装配良率,很多看起来不起眼的小器件,往往是导致后期装配问题的重灾区,比如LED的高度偏差0.5mm,就可能导致整批产品的指示灯亮度不一致;引脚间距偏差0.1mm,就可能导致自动插件机无法正常插装,需要人工补焊,大幅提升生产成本。这个模型的所有尺寸都取自行业通用的物料规格中值,既可以作为选型阶段的通用参考,也可以在确定具体物料后,根据厂商的datasheet快速调整对应尺寸,不需要重新搭建基础结构,能有效提升结构设计的工作效率。
