减压阀集成式阀块多层结构三维设计

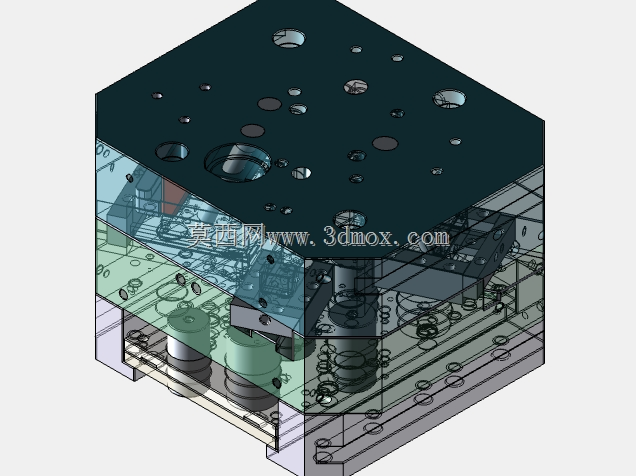

　　在液压与流体控制系统的实际工程落地场景中，集成式减压阀阀块是整套压力调节回路的核心承载部件，区别于传统管式连接的分散阀组，这类叠层结构的阀块能够将减压阀芯、流道、安装定位孔、密封槽位全部整合在方体基体内部，大幅缩减管路连接带来的泄漏点与压力损失，在机床液压站、工程机械液压回路、工业自动化流体控制单元中都有极高的应用占比。从结构设计逻辑来看，该阀块采用多层叠合的方体构型，顶层为安装对接面，均匀分布不同通径的工艺孔与安装螺孔，其中大直径孔为阀芯装配腔，小直径孔为固定螺栓过孔与测压接头预留孔，孔位的同轴度、孔距公差直接决定了阀芯装配后的滑动顺畅度与密封可靠性，设计阶段需要严格匹配对应通径减压阀的安装面尺寸标准，避免出现安装错位导致的密封失效。

　　中层区域为内部流道的核心分布层，透明剖视视角下可以看到纵横交错的流道走向，进油流道、减压后出油流道、泄油流道之间通过工艺孔堵头实现分隔，流道转折处均做了圆弧过渡处理，能够有效降低高压流体流过时的局部压力损失与流道冲蚀，避免直角转折带来的紊流、噪音问题，这部分的流道孔径匹配需要结合额定流量参数计算，保证流体流速控制在合理区间，防止流速过高引发的气蚀现象。底层为阀块与安装基座的对接层，设置有定位销孔与固定螺栓孔，同时预留了外接管路的接口位置，叠层之间的密封面设计有密封槽，可适配O型密封圈实现层间静密封，避免高压流体从叠合面渗漏。

　　从安装边界来看，整体阀块为规则正方体构型，所有安装孔位均采用公制标准螺孔与光孔，安装时不需要额外制作过渡转接板，可直接固定在标准液压站安装面板或者集成油路板上，外接油口的位置排布充分考虑了管路走线空间，相邻油口之间的间距满足标准管接头的安装操作空间，不会出现扳手操作空间不足导致的装配困难。在实际功能层面，该集成阀块将减压阀的所有辅助流道、安装接口全部整合，相比分散式阀组能够减少70%以上的外接管路，不仅压缩了整套液压回路的安装空间，还能降低管路振动带来的接头松动风险，同时内部流道的优化设计能够让减压调节的响应速度更快，压力波动范围更小，在需要稳定输出低压流体的回路中，比如机床夹具的夹紧回路、润滑系统的供油回路、工程机械的先导控制回路中，这类集成结构的减压阀组能够长期稳定维持输出压力，不受上游压力波动的影响。

　　设计过程中需要重点关注不同层之间的流道对齐精度，一旦叠合时出现流道错位，会直接导致通流面积减小、压力损失骤增，严重时甚至会出现高低压腔串油的问题，导致减压阀完全失效，因此建模阶段所有孔位、流道都采用全参数化关联设计，修改任意一层的孔位参数时，相邻层的对应配合特征会同步更新，从设计源头避免错位问题的出现。另外，阀块的边角位置均做了倒角处理，既能够去除加工毛刺，也能避免装配过程中锐边划伤密封件或者操作人员，所有孔口位置都做了倒角引导，方便阀芯、密封圈、螺栓的装配导入，减少装配过程中的零件损伤。
