汽车用异形钣金安装支架结构设计

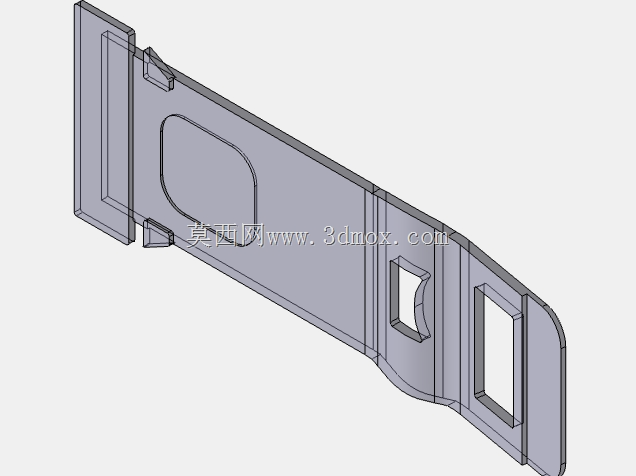

　　这款钣金构件主要面向乘用车主驾驶舱下方的管线集成固定场景，在整车线束、制动管路与车身钣金的衔接区域承担承载与定位作用，日常工况下需要承受车辆行驶过程中产生的持续振动，同时要避让周边转向柱、踏板支架的运动包络，不能出现干涉摩擦的问题。从结构设计逻辑来看，整体采用等厚薄板冲压成型方案，板材厚度选取适配常规乘用车车身钣金的通用规格，不需要额外开特殊厚度的料卷，能够直接适配现有冲压生产线的送料、裁切工序，减少生产端的适配成本。构件主体做了大面的弯折成型，边缘设置有翻边结构，一方面提升薄板自身的结构刚度，避免长期振动下出现板面共振异响，另一方面翻边的圆滑过渡能够消除锐边，防止装配过程中割伤线束护套或者操作工人的手部。

　　板面开设的两处镂空结构各有作用，尺寸偏小的方形镂空是为了预留线束卡扣的安装位，装配时可以直接将固定卡扣卡入该孔位，不需要额外在构件上焊接螺母或者打自攻钉，提升装配效率；尺寸偏大的长条形镂空是为了避让周边的车身凸台结构，安装时可以直接将构件卡入对应位置，实现快速定位，减少装配过程中的调整时间。构件一端的圆弧收边设计，是为了匹配车身侧围钣金的曲面轮廓，安装后能够与周边曲面保持均匀的间隙，不会出现局部凸起或者缝隙过大的问题，兼顾装配后的外观一致性。

　　在安装边界的考量上，构件的所有安装孔位都与车身现有安装点完全匹配，不需要在车身上额外打孔，避免破坏车身原有防腐层，同时安装点的位置都做了局部的沉台设计，装配时螺栓头能够沉入沉台内，不会突出板面影响后续内饰板的安装。从实际使用场景出发，这款构件的设计充分考虑了整车装配的工序顺序，能够在总装车间的管线铺设工位直接完成安装，不需要借助特殊工装，普通装配工人使用常规气动扳手即可完成固定作业，单工位装配时长可以控制在十秒以内，适配整车厂的流水线节拍。

　　结构设计阶段还做了针对性的刚度校核，在构件承受额定管线重量的情况下，最大形变量控制在允许范围内，不会出现长期使用后构件下垂、管线移位的问题，同时板面的加强筋结构沿着受力方向布置，能够在不增加板材厚度的前提下提升整体承载能力，兼顾轻量化与结构强度的需求。针对车辆使用过程中可能出现的泥水、盐雾侵蚀问题，构件成型后可以直接采用与车身一致的电泳涂装工艺，不需要额外做表面处理，涂装后能够达到与车身同等的防腐等级，满足整车全生命周期的使用要求。在冲压工艺性上，构件的所有弯折角度都大于板材的最小折弯半径，不会出现折弯处开裂的问题，同时所有镂空结构的冲裁间隙都按照常规冲压模具参数设计，模具结构简单，维修成本低，适合大批量生产。构件上预留的标签粘贴区域做了局部平面处理，能够保证零件追溯标签粘贴平整，不会出现标签起翘、脱落的问题，方便生产过程中的质量追溯与零部件管理。
