精密减压阀集成注塑模具完整结构

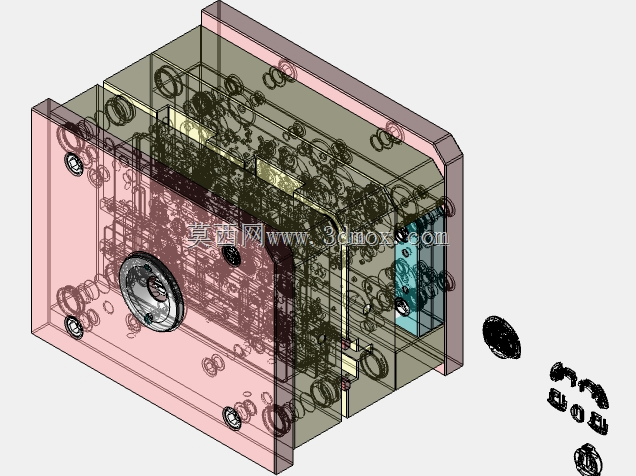

　　这套三维结构完整呈现了一款用于成型小型流体减压类塑料构件的精密注塑模具总装，从透明剖切视角可以清晰看到模架内部密布的冷却回路、顶出组件、导向零件以及型腔型芯的排布逻辑。在车间实际量产场景里，这类模具直接安装在对应吨位的卧式注塑机上，完成塑料粒子熔融注射、保压冷却、开模顶出的全循环，产出的减压类塑料零件会被装配到气动管路、小型流体控制装置或者仪表配套组件中，承担压力调节、通路密封的基础功能。

　　从结构设计思路来看，整套模采用标准三板式模架作为承载基础，外侧粉色透明区域对应定模侧的固定板与型腔安装板，深橄榄色透明部分为动模侧的支承板与垫块围合出的顶出空间。设计阶段首先依据成品减压阀外壳的复杂内腔形状拆分分型面，将带有侧向倒扣的管路接口位置布置了独立的滑块抽芯机构，图中模体侧方露出的青蓝色组件就是斜导柱驱动的侧抽芯滑块，开模时斜导柱带动滑块横向位移，先脱离成品外侧的凹槽倒扣，再由顶出系统将制品从型芯上平稳推出，避免强制脱模拉伤塑料表面。

　　冷却系统的排布是这套模具设计的重点，透过剖切视图可以看到多层交错的冷却水孔，沿着型腔轮廓均匀环绕，水路距离成型表面的间距控制在合理范围，既保证冷却效率又避免距离过近导致型腔壁强度不足。进水出水接头集中布置在模具非操作侧的固定板上，排布整齐方便车间接通水喉，生产时恒温冷却水持续循环，让模腔各个区域温度均匀，减少塑料件因冷却不均产生的内应力、翘曲变形，保证减压阀壳体的尺寸一致性，后续装配密封面时不会出现平面度超差导致的漏气漏液问题。

　　顶出系统采用多顶针均匀布局的方案，在成品的法兰边缘、加强筋根部、厚壁转接位置都对应设置了顶针，顶出力分散作用在制品刚性较好的区域，顶出过程中不会顶白或者顶穿薄壁部位。回针配合弹簧在合模时先将顶针板精准复位，避免顶针突出型腔表面造成合模碰撞。导向部分由四根对称布置的导柱导套承担，动定模开合过程中全程保持精准对位，保证型腔与型芯的同轴度，成型出的阀件内部装配孔位位置度稳定，满足后续和阀芯、弹簧、密封件的装配公差要求。

　　安装边界方面，整套模架的长宽尺寸适配常规中小吨位注塑机的拉杆间距，模具厚度落在注塑机的最大最小模厚区间内，定模侧的定位圈直接对准注塑机定模板的中心定位孔，浇口套球面和射嘴喷嘴尺寸匹配，主流道从浇口套延伸向分流道，这套结构采用点浇口进料，三板式结构在开模时先在流道板处拉开，将浇注系统凝料和制品自动剪断分离，不需要人工修剪浇口，适配自动化批量生产。动模侧的顶出孔位置和注塑机的顶棍孔对位准确，机台顶出动作可以直接驱动模具顶针板完成顶出行程。模具四周预留了吊环螺孔，方便车间吊装搬运，侧面的锁模扣在运输和吊装过程中保持模体闭合，避免开合面错位损坏型腔。

　　成型零件部分，型腔和型芯采用模块化镶拼结构，将复杂的内腔气流通道拆分为多个独立镶件，一方面方便加工时使用数控铣、电火花逐一成型复杂曲面，另一方面在量产中如果某一位置出现磨损或者设计变更，只需要更换对应镶件，不需要整体报废模仁，降低维护成本。镶件之间的配合精度控制在微米级，合模后拼缝严密，注塑时不会出现飞边毛刺，减少后续去毛刺的工序工作量。模具外侧还布置了多组定位锁块，在合模末端承受注射时的侧向胀模力，避免模仁受高压塑料挤压发生偏移，保证阀件壳体的壁厚均匀。整套结构把流体控制小件量产需要的冷却、抽芯、顶出、导向、浇注所有功能模块整合在紧凑模架内，结构排布紧凑没有冗余空间，同时兼顾加工工艺性和后期维护便利性，是典型的小型精密流体配件量产注塑模具结构。
