机用虎钳精密结构三维设计作品

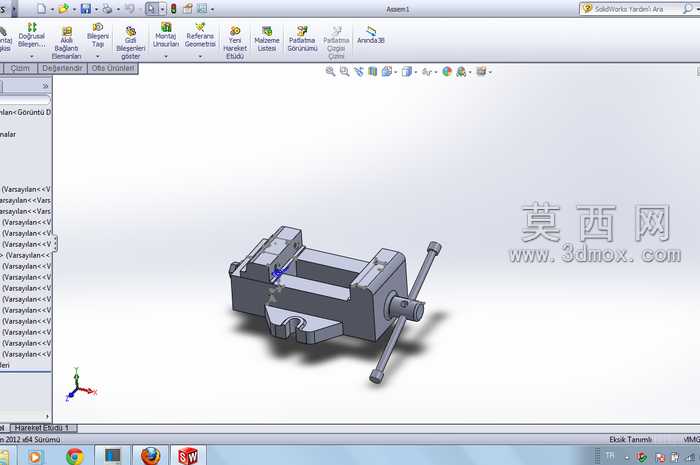

本作品为机用虎钳的完整三维建模设计，依托三维参数化建模软件完成全零件的特征构建与整体装配，完整还原了机用虎钳的实用功能结构与机械细节。建模过程中遵循机械设计的公差配合逻辑，对虎钳的固定钳身、活动钳身、传动丝杠、夹紧块、操作摇柄、导轨滑块等核心零件逐一进行特征绘制，通过拉伸、旋转、切除、扫描等基础建模命令构建零件基体，再对倒角、圆角、安装孔位、配合卡槽等细节特征进行精细化处理，保证每个零件的尺寸比例符合实际工业虎钳的设计规范，避免出现结构干涉、尺寸失真的问题。在装配环节，严格按照实际虎钳的装配顺序添加配合约束，对丝杠与螺母副添加螺旋配合模拟传动关系，对活动钳身与固定钳身的导轨接触面添加滑动配合，对摇柄与丝杠端部添加旋转配合，完整还原虎钳通过旋转摇柄带动丝杠转动，进而驱动活动钳身沿导轨平移实现工件夹紧、松开的运动逻辑，可直接用于运动仿真演示虎钳的工作行程与动作过程。材质与渲染环节，针对不同零件的实际材质属性赋予对应材质参数：固定钳身与活动钳身采用铸铁材质，设置哑光灰的金属质感与细微的铸造纹理，还原铸铁件的粗糙表面特性；传动丝杠与操作摇柄采用调质钢材材质，添加金属光泽与细微的机加工纹理，体现传动零件的加工精度；钳口夹紧块采用工具钢材质，表面添加淬火后的深色质感与齿形防滑纹理，还原钳口的防滑夹紧特性。整体设计以实用工装的功能需求为核心思路，在保证结构完整可动的前提下，兼顾模型的细节还原度，既可以作为机械设计教学的装配演示案例，也可用于工装夹具设计的参考素材，清晰展现了螺旋传动夹紧机构的典型结构设计逻辑，所有零件均可拆分导出用于工程图绘制，符合机械设计的实际生产参考要求。
