四自由度关节式工业操作机械臂结构设计

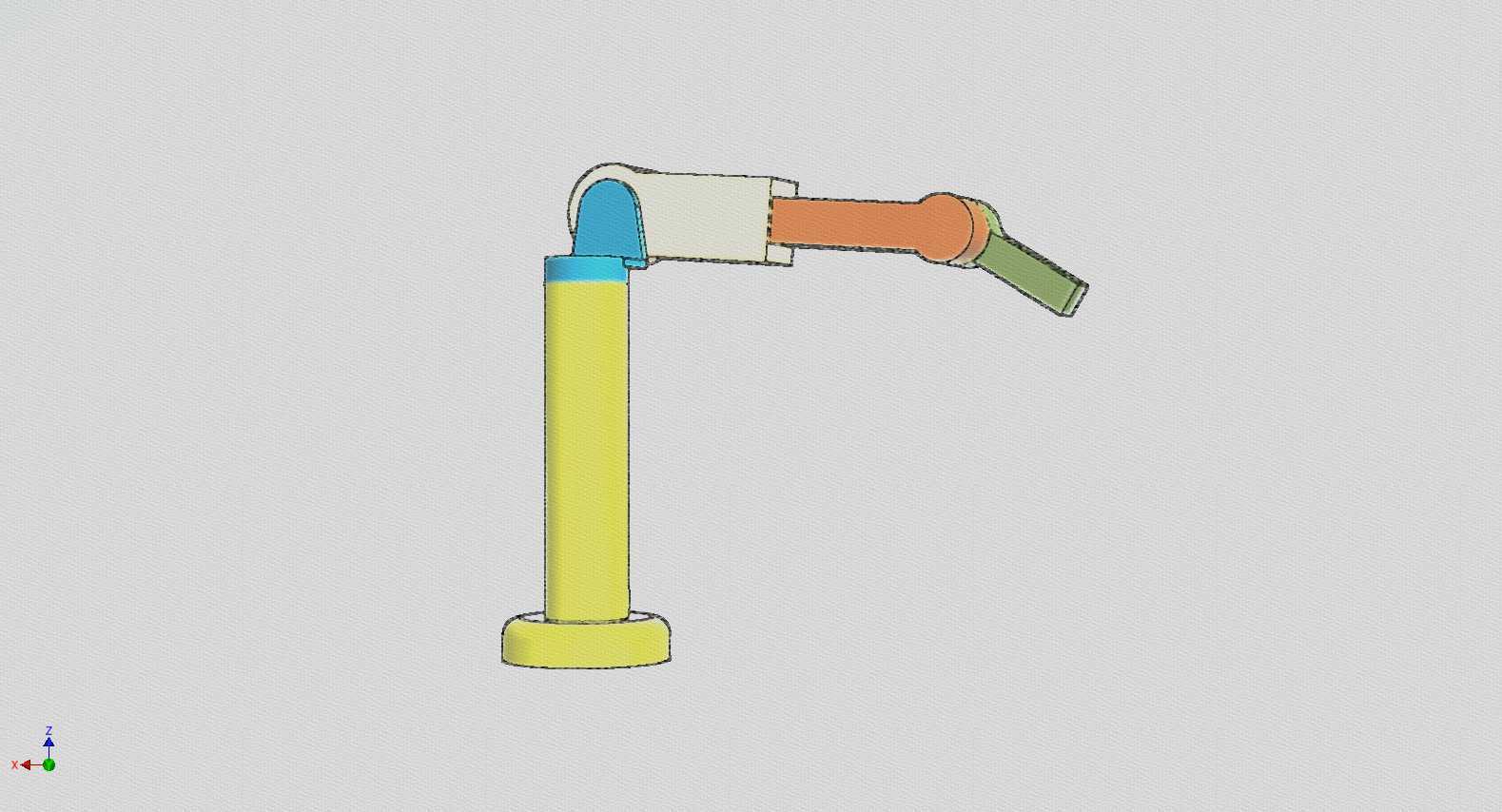

　　这款四自由度关节式操作臂的结构设计，核心面向轻载工位的自动化上下料、工位间物料转运、小型零部件装配等场景，在3C电子装配线、小型五金件加工单元、教学实训平台这类对设备占地要求严苛、负载需求在1-3kg区间的场景中适配性极强。不同于重载六轴臂的冗余结构设计，这款臂体砍掉了非必要的自由度配置，仅保留底座回转、大臂俯仰、小臂俯仰、末端执行器回转四个核心运动轴，在覆盖常规作业范围的前提下，大幅压缩了结构复杂度与控制难度，对于预算有限、工位动作逻辑固定的中小批量生产线来说，能在满足作业需求的同时降低前期投入与后期维护成本。

　　从结构设计逻辑来看，底座采用圆盘式安装结构，底部预留了均匀分布的安装孔位，可直接通过膨胀螺栓固定在混凝土设备基础上，也可搭配T型螺栓安装在铝型材工业工作台台面，安装面的平面度公差控制在0.1mm以内，避免底座安装倾斜导致的回转运动同轴度误差，底座内部预留了伺服电机与谐波减速器的安装腔体，回转支承采用交叉滚子轴承配置，可同时承受轴向载荷、径向载荷与倾覆力矩，即使臂体完全伸展到最大作业半径位置，末端的静态位置精度也能控制在0.2mm以内，满足轻载装配的精度要求。

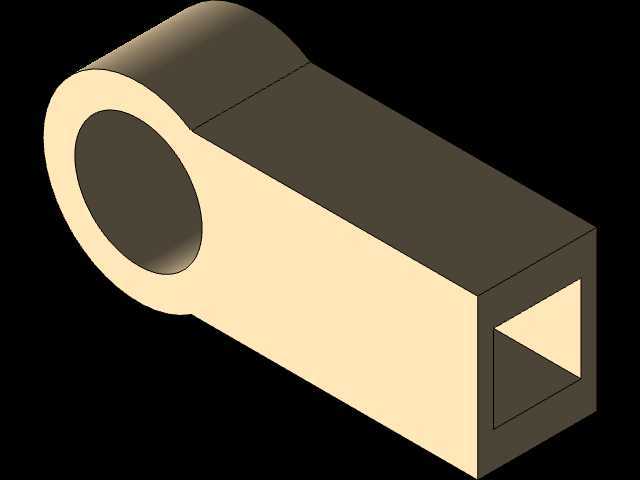

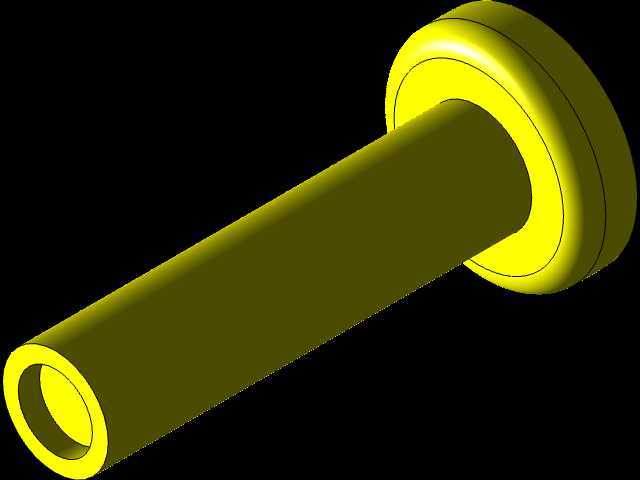

　　臂体的立柱段采用等截面圆柱结构设计，相比方形立柱在相同截面重量下拥有更好的抗扭刚度，立柱与大臂的连接关节采用侧置式铰接结构，关节内部集成了深沟球轴承与推力轴承组合，既承担大臂俯仰过程中的径向载荷，也平衡臂体伸展时产生的轴向分力，大臂与小臂的连接关节同样采用铰接式结构，两个俯仰关节的运动范围都做了机械硬限位设计，避免软件限位失效时臂体碰撞到周边设备或工作台面，硬限位的位置可根据实际工位的作业范围通过调整限位块的安装位置灵活调整，适配不同工位的作业边界需求。

　　末端执行器的连接法兰采用标准接口设计，可适配气动夹爪、真空吸盘、小型点胶阀、焊笔等不同类型的末端执行工具，法兰端面预留了气源通道与走线孔位，避免气管、线缆在臂体运动过程中出现缠绕、拉扯的问题，末端回转关节采用中空轴设计，线缆与气管可直接从关节中心穿过，大幅减少了管线的弯折半径，延长了管线的使用寿命。

　　从安装边界尺寸来看，这款臂体的底座直径控制在180mm左右，底座安装高度为120mm，臂体完全收拢状态下的总高度不超过700mm，最大水平作业半径可达550mm，垂直方向的作业覆盖范围从底座安装面以上100mm到650mm区间，可适配常规高度的工业工作台与流水线线体，不需要对现有生产线的布局做大规模改造就能直接部署。臂体的所有结构件都采用模块化设计思路，大臂、小臂、关节壳体都可单独拆卸更换，后期维护时不需要拆解整个臂体，仅需更换故障对应的模块即可，大幅缩短了设备停机维护的时间。

　　在运动性能设计上，四个轴的运动速度都做了适配轻载作业的参数匹配，底座回转的最大速度为60°/s，两个俯仰关节的最大运动速度为45°/s，末端回转的最大速度为90°/s，加减速曲线采用S型加减速规划，避免运动过程中产生过大的冲击振动，保证末端运动的平稳性，即使在夹持易碎薄壁工件时，也不会因为加减速冲击导致工件脱落或损坏。臂体的结构件材质选择上，非承力的外壳部分采用ABS工程塑料注塑成型，承力的臂杆部分采用6061铝合金经阳极氧化处理，在保证结构刚度的前提下尽可能降低臂体自身重量，减少关节电机的负载，提升运动响应速度。关节处的密封结构采用迷宫式密封设计，可阻挡车间内的粉尘、切削液飞沫进入关节内部，适配机加工、装配等常规工业车间的使用环境，不需要额外加装防护外罩就能满足IP54的防护等级要求。
