双安装面带衬套折弯连接固定支架

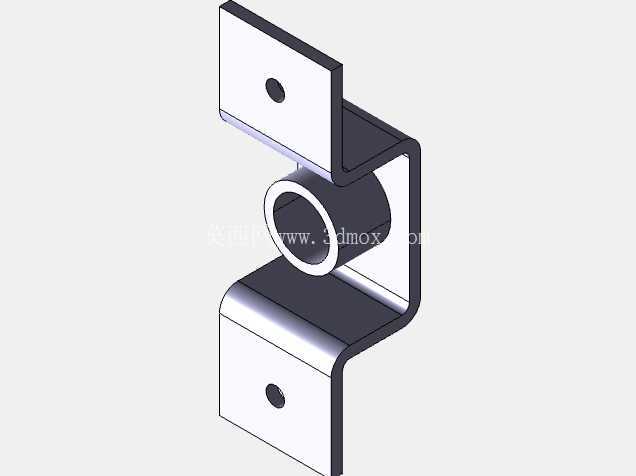

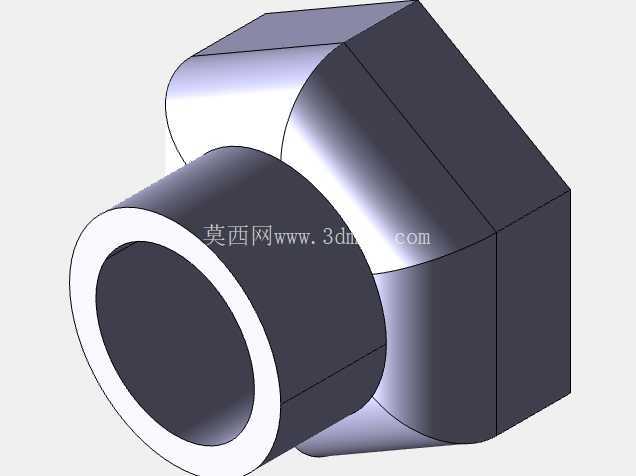

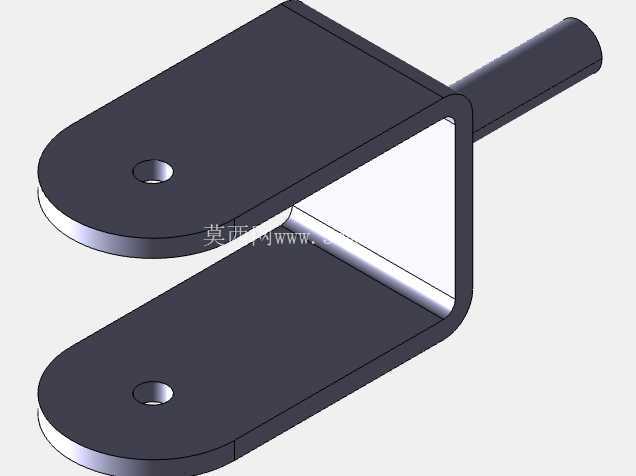

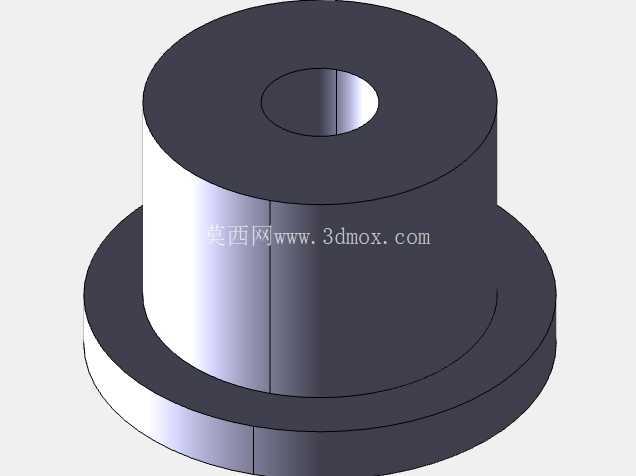

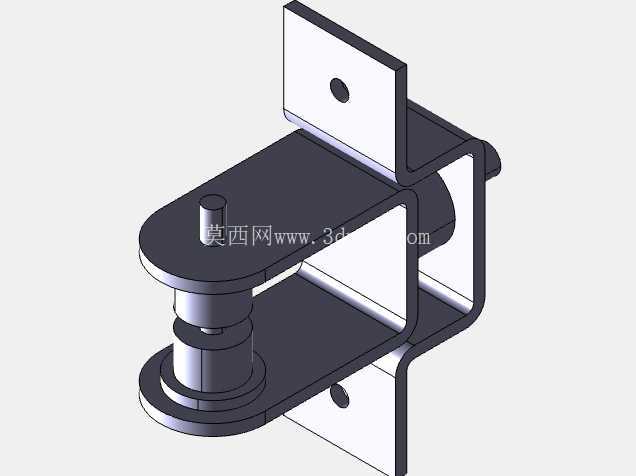

这款折弯成型的连接固定支架，在轻工自动化输送线、小型设备机架拼接、户外柜体附件挂载场景中十分常见，核心作用是实现两个垂直排布安装面之间的刚性过渡连接，同时通过中间内嵌的衬套结构，为穿装的铰接轴、导向杆提供低摩擦的回转或滑动支撑位，避免支架本体直接被运动件磨损。从结构细节来看，支架主体采用等厚金属板材经两次90度折弯成型，上下两个平行的安装耳板上各预制了一个同轴的安装通孔，孔位边缘做了轻微的倒角处理，既可以去除冲压后的毛刺避免安装时割手，也能引导螺栓顺利穿入，降低装配对位的难度。中间的圆筒衬套与支架主体的立板侧壁紧密贴合固定，衬套的内孔粗糙度控制在适合轴类件滑动的区间，不需要额外加装轴套就能直接适配直径匹配的光轴做铰接使用，若有更高的耐磨需求，也可以在内孔压入铜套或者自润滑衬套，不需要对支架本体做二次加工。

设计这类支架的时候，首先要核算的是安装边界：上下两个安装耳板的外端面间距，决定了支架能适配的两个被连接件之间的垂直距离，耳板上的通孔中心到立板折弯边的距离，要避开被连接件上的凸台、加强筋位置，防止装配时出现干涉；中间衬套的轴线到两个安装耳板平面的距离，要匹配铰接件的摆动行程，避免轴件转动时碰到安装耳板或者固定螺栓。折弯处的内R角要和板材厚度匹配，过小的R角会导致折弯处应力集中，受冲击载荷时容易出现开裂，过大的R角则会占用额外的安装空间，导致支架无法贴紧安装基面。

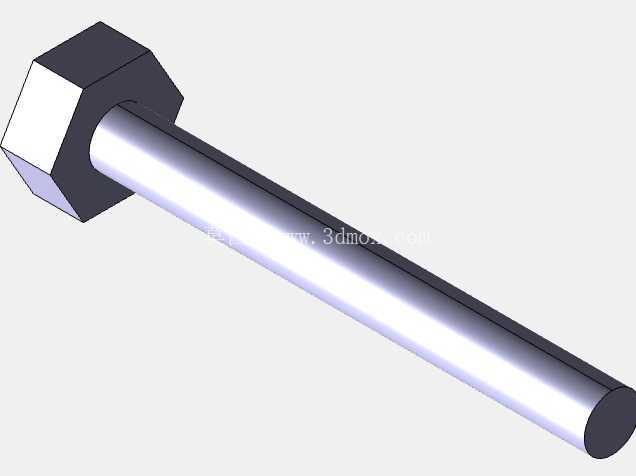

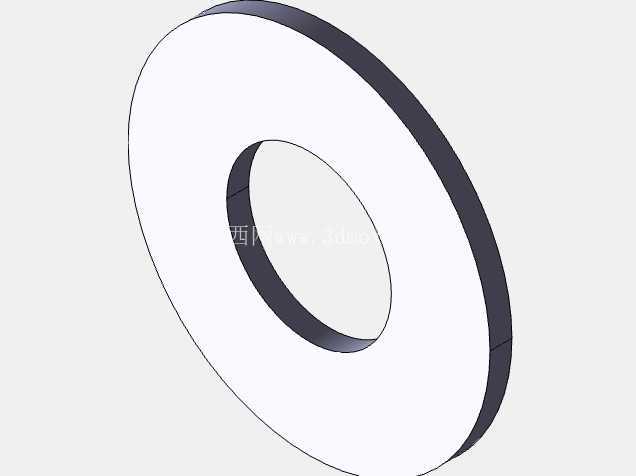

实际选型使用时，要根据承载的载荷类型确认板材厚度：如果是静态挂载场景，比如固定传感器支架、小型走线槽，选用1.5-2mm厚度的冷轧板做喷塑处理即可满足强度需求；如果是承受反复冲击的动态铰接场景，比如设备门体的铰链支座、小型连杆机构的连接座，则需要选用3mm以上厚度的热轧钢板或者不锈钢板，衬套部分要做淬火处理提升耐磨性能。安装时上下两个耳板需要分别贴紧对应的安装基面，螺栓锁紧时要采用对角锁紧的方式，避免单侧受力导致支架折弯处产生内应力，长期使用出现变形。衬套内穿装轴件的时候，要预留0.1-0.3mm的配合间隙，根据运动频率选择合适的润滑脂，避免干磨导致衬套快速磨损出现旷量。

这类支架的结构优势在于一体折弯成型不需要额外焊接，生产效率高，批量制造成本低，两个安装面的平行度通过折弯模具就能保证，不需要后续二次机加工，中间的衬套可以根据使用需求更换不同内径的规格，适配不同直径的铰接轴，通用性较强。在做三维建模的时候，要注意还原折弯处的工艺缺口，避免板材折弯时在转角处出现挤料变形，安装孔的位置要标注形位公差，保证两个耳板上的孔位同轴度，避免装配时螺栓无法顺利穿入。衬套和立板的连接位置要标注焊接或者铆接的工艺要求，保证连接强度，避免受载荷时衬套脱落。
