翻斗卡车适配五立方重型垃圾箱结构设计

　　在城市建筑垃圾转运、乡镇生活垃圾集中收运、厂区工业废弃物清运场景中，适配翻斗卡车的重型垃圾箱是衔接前端收集与末端处置的核心载具，这类五立方米级别的箱体需要同时满足吊装转运的结构强度、翻斗卸料的顺畅性、长期户外作业的耐腐蚀性要求，不能照搬普通民用垃圾箱的薄壁结构逻辑。从实际作业工况来看，这类箱体日常承载的物料密度跨度极大，从松散的生活垃圾（容重约0.2-0.4t/m³）到混杂砖石的建筑垃圾（容重可达1.2-1.6t/m³），满载时总重量接近8吨，加上翻斗举升时的动载荷、吊装时的冲击载荷，箱体的加强筋布局、板材厚度选型都需要经过载荷核算，不能出现举升过程中箱体变形、焊缝开裂的问题。

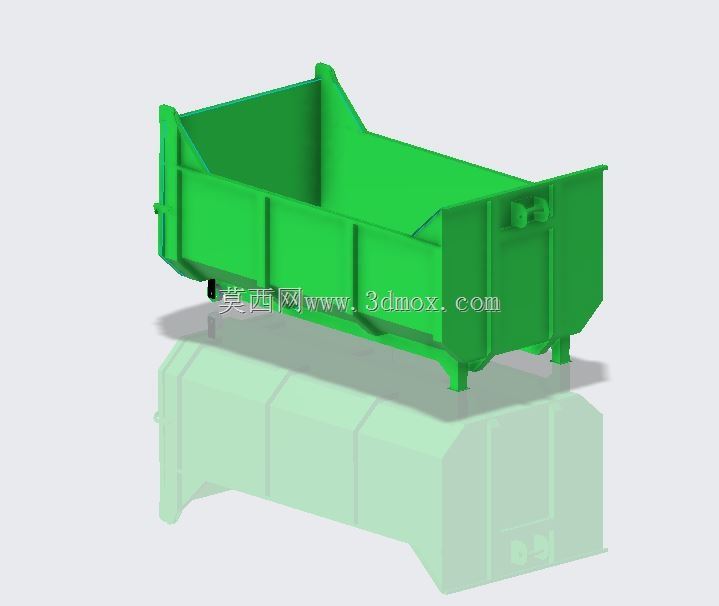

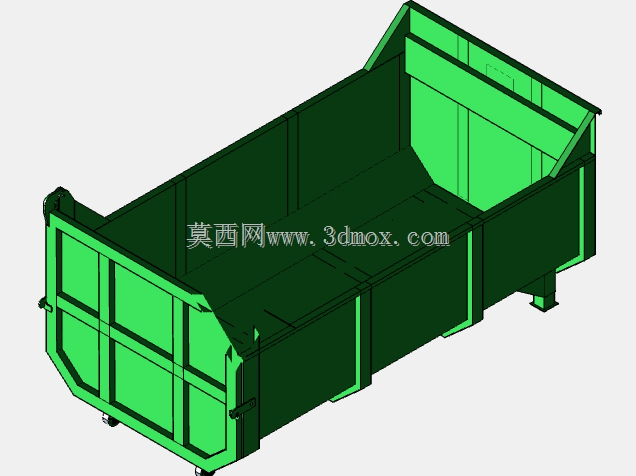

　　设计这类箱体时，首先要匹配翻斗卡车的安装边界，箱体底部的支撑梁间距需要和卡车副车架的安装位完全对齐，后部的铰接吊耳位置要对应翻斗机构的举升铰点，保证举升时受力沿梁体传递，不会出现局部应力集中。箱体整体采用敞口式设计，进料侧做外扩的喇叭口导料结构，方便装载机、人工或者小型收集车倾倒物料，避免物料撒漏到箱体外部；箱体侧壁采用分段式加强筋结构，沿高度方向布置三道横向加强筋，沿长度方向每间隔800mm布置一道竖向加强筋，既保证侧壁受物料挤压时不会外鼓变形，又能通过筋板的合理布局控制整体重量，不会过度增加车辆的整备质量。

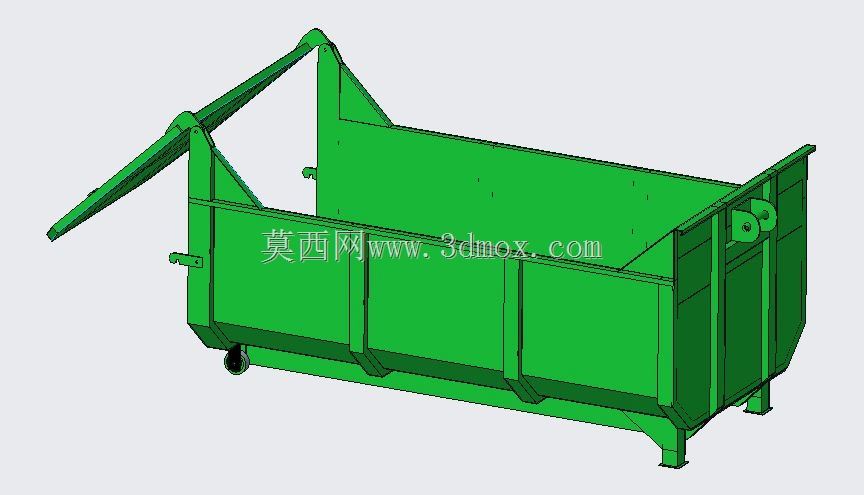

　　箱体底部采用双层底板结构，上层底板采用耐磨钢板，应对砖石、金属废料等硬质物料的刮擦磨损，下层为承力结构梁，和卡车底盘直接接触，分散满载时的集中载荷；箱体前部设置挡料板，高度超出箱体侧壁300mm，避免车辆行驶、举升卸料时物料从前部溢出砸到驾驶室；后部卸料口做倾斜导面，和箱体底板形成15度的卸料倾角，配合翻斗举升角度，能保证粘稠类物料（比如混杂污泥的生活垃圾、湿渣土）也能顺利滑出，不会在箱底残留积料。

　　考虑到这类箱体需要频繁和拉臂钩、吊装设备配合，箱体两侧的吊装位做了加厚镶套处理，避免反复吊装时吊点位置磨损变形；箱体底部的支腿高度统一为200mm，方便叉车叉取转运，也能在地面放置时保证底板不直接接触地面，减少雨水浸泡带来的锈蚀问题。箱体的所有焊缝都采用连续满焊工艺，侧壁和底板的连接位置做三角加强筋补焊，避免长期受交变载荷出现焊缝疲劳开裂；箱体边缘全部做折边处理，既可以提升边缘的结构强度，又能避免尖锐的钢板边缘划伤作业人员。

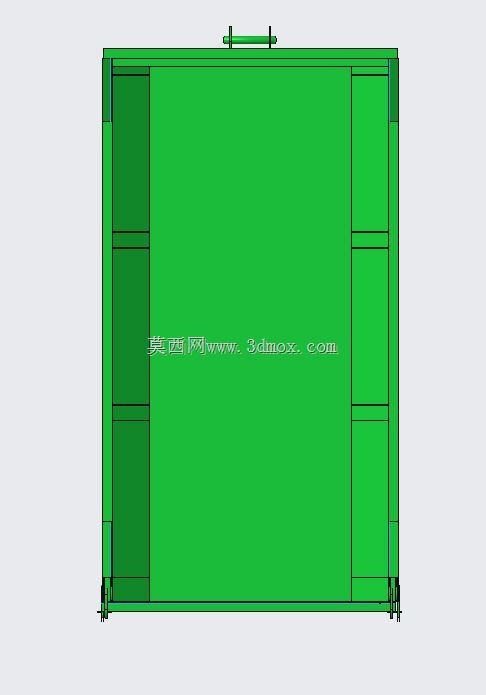

　　从安装适配性来看，这类五立方重型垃圾箱的外部宽度控制在2.3米以内，符合道路运输的外廓尺寸要求，整体长度控制在3.6米，匹配常见的轻中型翻斗卡车的货箱安装尺寸，不需要对卡车底盘做额外改装就能直接固定安装；箱体高度在1.2米左右，既保证五立方的有效容积，又不会因为箱体过高导致车辆重心上移，影响山区道路、工地非铺装路面行驶时的稳定性。在实际使用中，这类箱体还可以根据作业场景选装密封盖、分类隔断等附件，但基础结构的强度、安装尺寸、卸料角度都是按照通用翻斗卡车的作业标准设计，能覆盖绝大多数散装物料的短距离转运需求，结构设计上尽量减少易损件，降低日常维护的工作量，适合环卫、工地、厂矿等高频作业场景长期使用。
