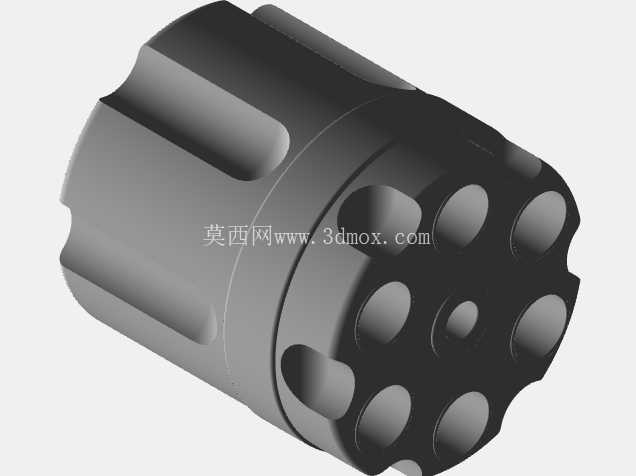

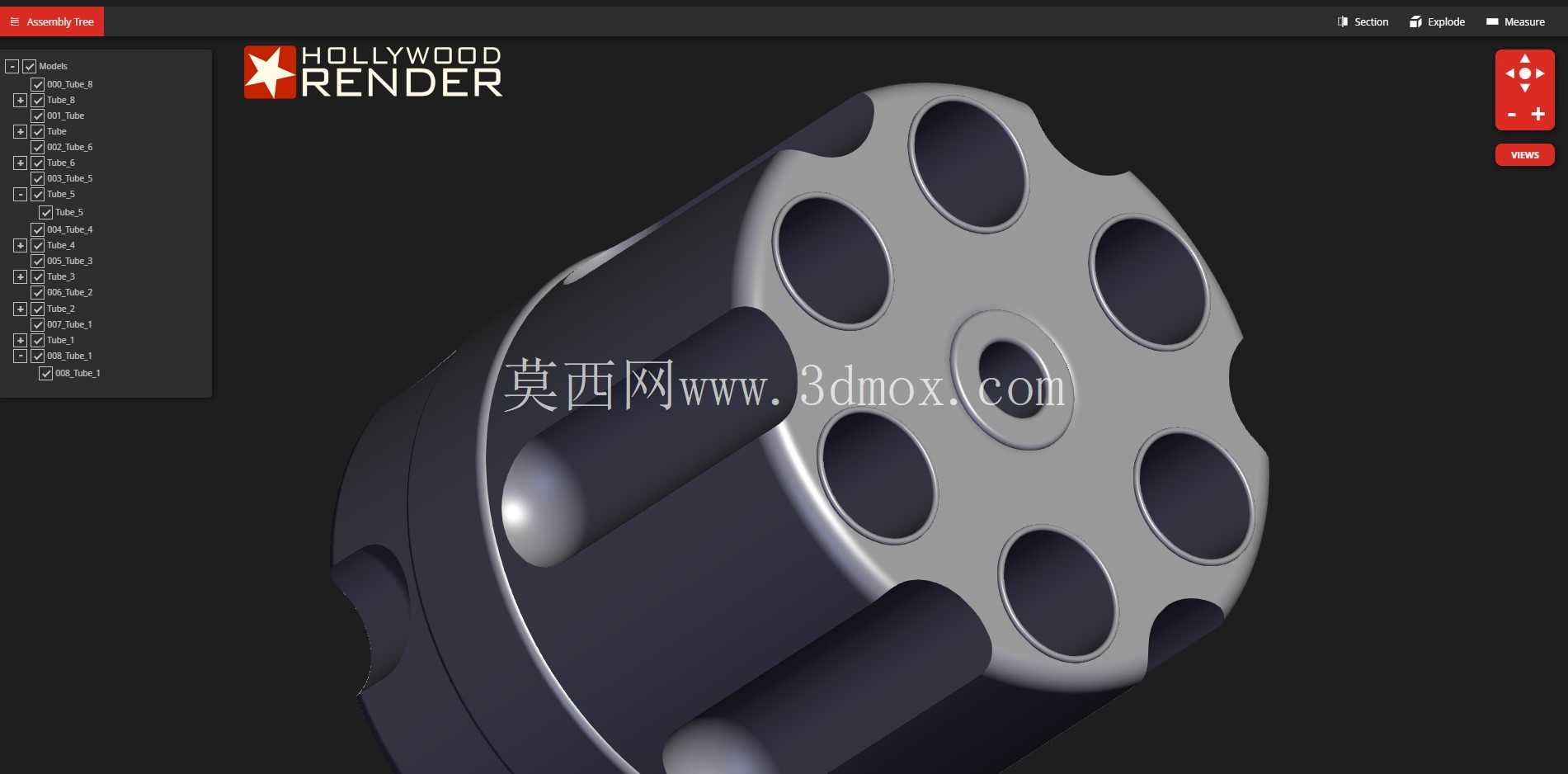

左轮手枪弹巢转膛结构高精度三维数模

　　该结构为左轮类枪械的核心回转储弹供弹部件，在轻武器装备领域承担弹药容置、击发对正、转位供弹的核心功能，区别于自动手枪的弹匣供弹逻辑，这类转膛结构依靠绕固定轴的间歇回转，依次将不同膛位对准枪管轴线与击针位置，完成待发、击发、排壳的循环动作，在民用射击运动、警用备用武器、影视道具制作、枪械原理教学场景中都有广泛的应用参考价值。从功能特性来看，该部件沿圆周均匀分布多个弹膛，每个膛位的内径、深度公差直接决定弹药装填顺畅度与击发时的闭气效果，弹巢外圆的定位弧面与机架上的定位棘爪配合，保证每次回转停止后膛位与枪管的同轴度误差控制在极小范围内，避免击发时出现弹头偏航、火药燃气泄漏的问题；弹巢端面与枪管尾端的贴合间隙设计需要兼顾转位时的转动顺畅性与击发时的闭气要求，间隙过大会导致燃气外泄影响弹头初速，间隙过小则会在积碳、热膨胀后出现转动卡滞。

　　设计过程中首先需要确定弹膛的分布圆直径，这个尺寸直接决定整枪的横向宽度与握持手感，分布圆过小会导致弹膛之间的壁厚不足，击发时相邻膛位的弹药存在被诱爆的风险，分布圆过大则会增加整枪重量，同时导致扳机到握把的距离过大影响握持操作；弹巢中心的轴孔尺寸需要配合机架上的固定转轴设计，轴孔与转轴的配合间隙既要保证转动灵活，也要限制弹巢的径向窜动，避免击发时弹巢晃动影响射击精度。

　　弹巢外轮廓的减重槽设计并非单纯的造型处理，每一处凹槽的位置、深度都经过受力校核，在保证弹膛之间结构强度、定位凸台刚度的前提下，尽可能去除非受力区域的材料，降低转动部件的惯量，让扳机驱动的转位动作更顺滑，减少双动射击时的扳机力波动；弹巢尾部的击针让位凹坑与每个膛位严格对正，凹坑的深度需要保证击针突出量刚好满足弹药底火击发要求，同时避免击针突出过长击穿底火造成燃气后泄。安装边界方面，该部件的轴向定位依靠转轴端部的限位结构，转动时的周向定位依靠棘爪与弹巢外圆的定位缺口配合，前端面与枪管尾端的配合面、后端面与击锤座的配合面都有明确的平面度要求，装配时需要保证弹巢转动时两个端面的跳动量在允许范围内，避免转动过程中出现剐蹭卡滞。

　　这类结构的三维数模搭建过程中，需要优先保证各个弹膛的位置度公差，所有膛位相对于中心轴孔的角度等分误差、同轴度误差都要严格控制，建模时先完成单个弹膛的轮廓与内部腔体结构，再通过圆周阵列完成所有膛位的排布，之后再处理外轮廓的减重槽、定位缺口、配合端面等结构，避免阵列后出现特征错位；金属质感的外观处理还原了钢制零件经表面氧化处理后的哑光金属质感，边缘的倒角处理既符合实际加工的工艺要求，也避免了锐边造成的应力集中，同时还原了实际零件使用过程中边缘轻微磨损的真实状态。在影视道具制作领域，这类高精度数模可以直接用于3D打印制作等比例道具，保证道具的外观还原度与结构可动性；在原理教学场景中，该数模可以直观展示转膛供弹的工作逻辑，帮助学习者理解间歇回转定位、多工位依次工作的机械原理，这类原理同样可以迁移到多工位回转工作台、转塔式加工设备的结构设计中，其等分定位、间歇转位、工位对正的设计逻辑在通用机械的多工位加工设备上有大量同源应用。
