面心立方金属晶格原子排布三维结构

　　在金属材料研发、材料力学性能仿真以及高校材料学科教学场景中，面心立方晶格结构的具象化模型是不可或缺的辅助工具，很多刚接触材料力学的设计人员，最初对金属塑性变形机理的认知，都需要依托这类精准的晶格排布模型来建立。日常做金属构件的有限元分析时，尤其是涉及铝、铜、金、银这类常见面心立方金属的冲压、锻压成型仿真，首先要明确的就是其晶格层面的原子排布规律，这直接关系到滑移系开动条件、临界分切应力取值等核心参数的设定，要是对晶格结构的认知出现偏差，后续的仿真结果很可能和实际工况差出数个量级。

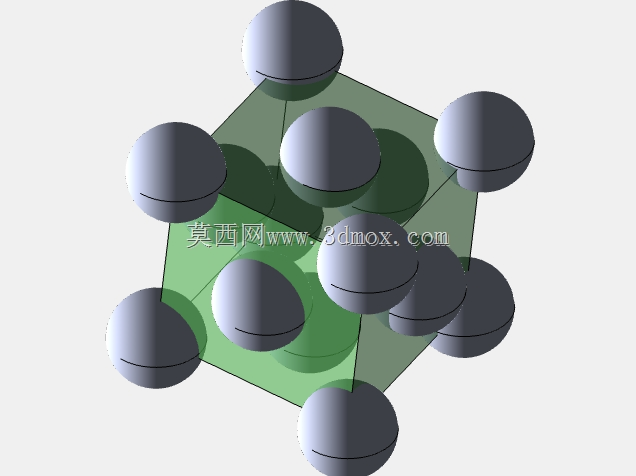

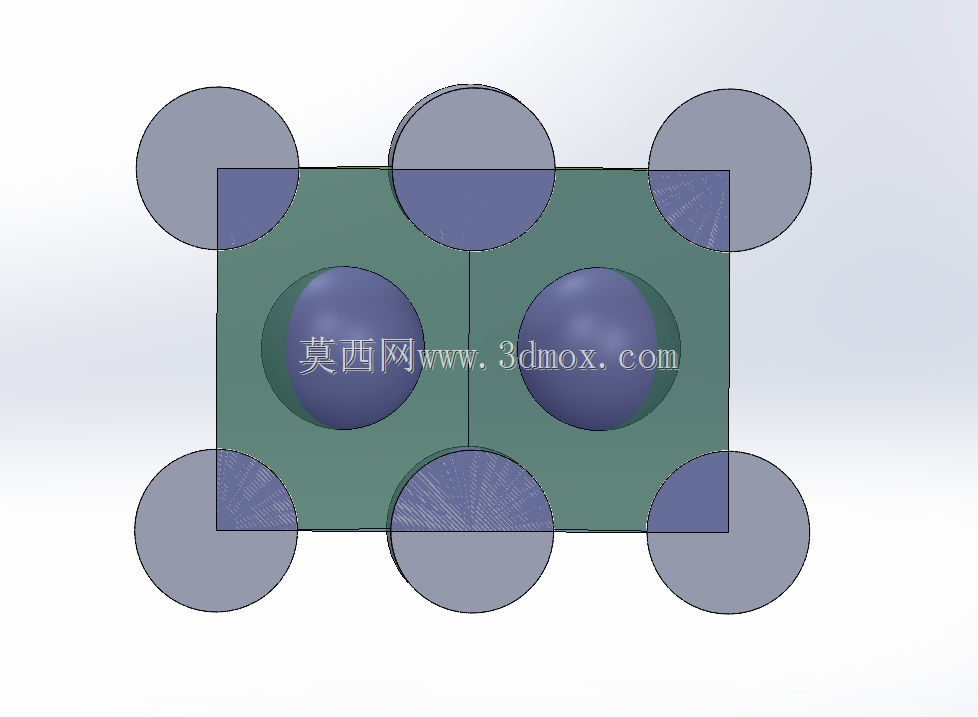

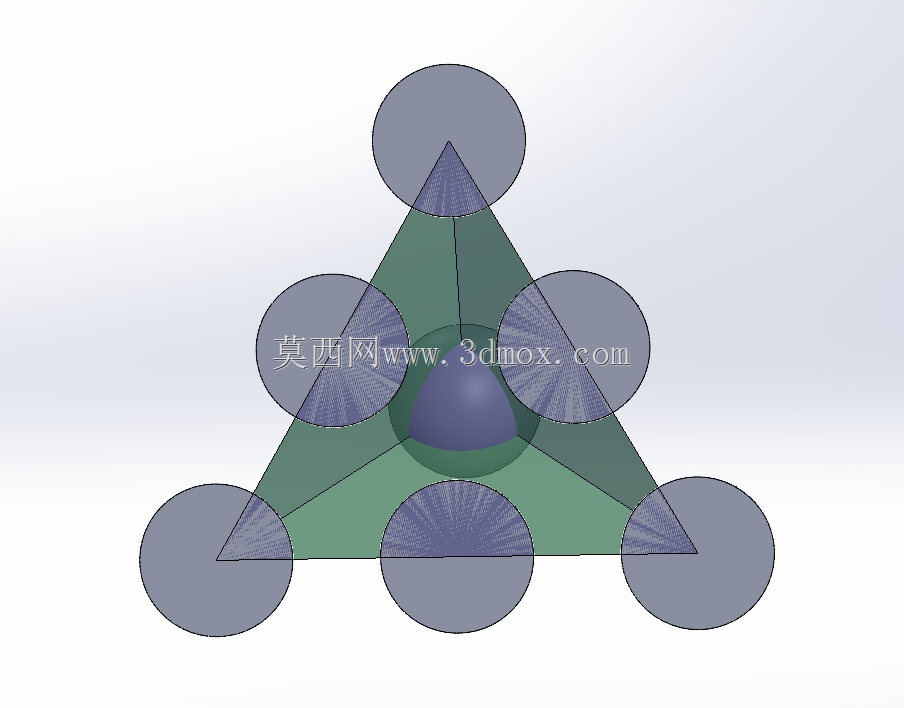

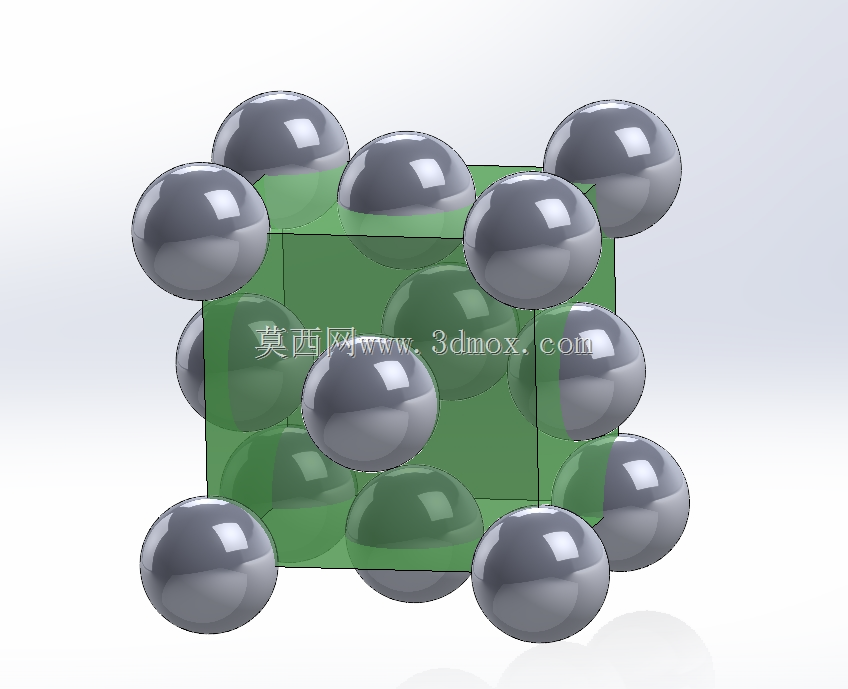

　　这个模型完整还原了面心立方晶格的原子排布逻辑：立方体的八个顶角各设置一个等效原子，立方体六个面的面心位置各排布一个原子，所有原子采用等径球体的表现形式，球体之间的相切关系完全符合面心立方晶格的几何特征——顶角原子与相邻面心原子保持相切，同一条棱上的两个顶角原子并不直接接触，这一点是区分面心立方与体心立方结构的核心标识，建模时如果搞错了这个相切关系，整个模型的晶格常数、原子间距计算都会完全错误。

　　从设计思路上来说，做这个结构的时候没有做多余的装饰性处理，核心是要把排布逻辑直观呈现出来：半透明的绿色立方体框架用来标识晶胞的边界范围，让观看者能快速区分单个晶胞的范围，避免和相邻晶胞的原子产生混淆；金属质感的球体用来代表金属原子，表面做了高反光处理，能清晰区分不同位置的原子，不会因为球体数量多就出现视觉上的杂乱感。建模时首先确定晶胞的基准边长，也就是晶格常数a，之后以立方体的几何中心为原点建立坐标系，八个顶角原子的球心分别对应立方体的八个顶点坐标，六个面心原子的球心分别对应每个面的几何中心坐标，所有球体的半径统一取(√2 a)/4，刚好保证相邻相切原子的球心距等于2倍原子半径，完全匹配面心立方晶格的几何关系，不会出现原子重叠或者间距过大的失真问题。

　　实际应用中，这类模型主要用来辅助讲解面心立方金属的性能特点：比如其74%的原子堆积效率，是纯金属中最密排的两种结构之一，对应的配位数为12，也就是每个原子周围都有12个等距的最近邻原子，这种排布特性直接决定了材料的塑性变形能力——面心立方金属拥有12个滑移系，且滑移面的原子密排程度高、滑移方向数量多，室温下就能开动足够多的滑移系来承载塑性变形，这也是铝、铜这类面心立方金属具备高延展性、优异冷加工性能的根本原因。做冲压工艺设计的时候，经常需要给工艺人员讲解为什么铝板适合做深冲加工、为什么铜材可以反复弯折而不容易脆断，拿出这个模型对照着滑移面的位置、滑移方向的走向来讲解，比单纯看教材上的二维示意图要直观很多，能快速帮一线工艺人员建立材料性能和微观结构的关联认知。

　　从安装边界和尺寸适配的角度来说，这个模型属于微观结构的等比例放大展示模型，没有实际工业设备的安装接口要求，在三维场景中使用时，可以根据展示场景的大小自由缩放晶胞的边长尺寸，只要保持各原子的相对位置、球体半径和晶胞边长的比例关系固定，就不会出现结构失真的问题。如果是用于教学演示场景，可以将晶胞边长设置为100mm到200mm的区间，这个尺寸下观看者站在1到2米的距离就能清晰看清每个原子的位置和相切关系；如果是用于材料仿真的前置原理展示，可以将晶胞尺寸缩放至纳米级的实际晶格尺寸，和后续的位错运动、晶界演化仿真模型做尺寸匹配，保证整个仿真流程的几何逻辑一致。

　　很多新手在初次建这类晶格模型的时候，容易犯的错误是把面心原子的位置放错，比如把面心原子放到了棱的中点位置，或者搞错了原子半径导致原子出现不合理的重叠，这个模型在建模完成后特意做了几何校验：测量任意相邻顶角原子和面心原子的球心距，结果和理论计算值完全一致；统计单个晶胞内的等效原子数，按照顶角原子占1/8、面心原子占1/2的计算规则，最终得到的单胞原子数为4，完全符合面心立方晶格的理论数值，不会出现原理性的错误。在做材料成型工艺的三维演示动画时，还可以基于这个基础模型扩展出位错滑移、孪晶变形、晶界迁移等动态过程，把静态的晶格结构变成动态的变形过程演示，帮助设计人员更直观地理解塑性变形的微观机理，避免在工艺参数设定时出现违背材料本质特性的低级错误。
