无齿轮柔性传动机构结构设计方案

项目分类:通用机械零部件 发布时间:2024-12-12 ID:842812
  • 无齿轮柔性传动机构结构设计方案
  • 无齿轮柔性传动机构结构设计方案
  • 无齿轮柔性传动机构结构设计方案
  • 无齿轮柔性传动机构结构设计方案
  • 无齿轮柔性传动机构结构设计方案
  • 无齿轮柔性传动机构结构设计方案
  • 无齿轮柔性传动机构结构设计方案
  • 无齿轮柔性传动机构结构设计方案
  • 无齿轮柔性传动机构结构设计方案
  • 无齿轮柔性传动机构结构设计方案
  • 无齿轮柔性传动机构结构设计方案
  • 无齿轮柔性传动机构结构设计方案
  • 无齿轮柔性传动机构结构设计方案
  • 无齿轮柔性传动机构结构设计方案
  • 无齿轮柔性传动机构结构设计方案

  在常规机械传动场景中,齿轮啮合传动始终存在背隙、啮合噪音、润滑要求高、硬接触冲击易损耗等固有问题,尤其在农业作业设备、轻载输送装置、小型园林作业机具这类对传动平顺性要求高、维护条件有限的场景下,传统齿轮传动的短板会被进一步放大。这套无齿轮传动机构,正是针对这类轻载、低转速、对传动冲击容忍度极低的应用场景开发的结构方案,完全摒弃了传统轮齿啮合的动力传递逻辑,通过挠性连接构件的形变与摩擦力耦合实现扭矩传递,从结构根源上消除了轮齿碰撞带来的振动与噪音。

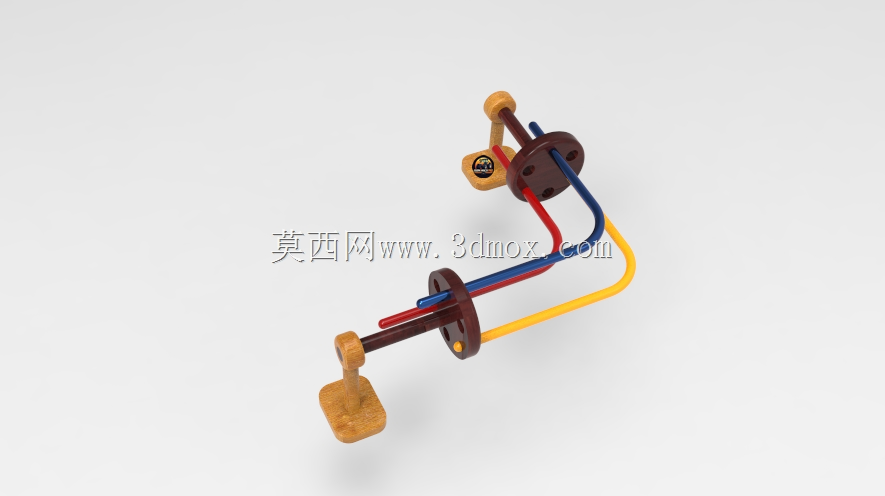

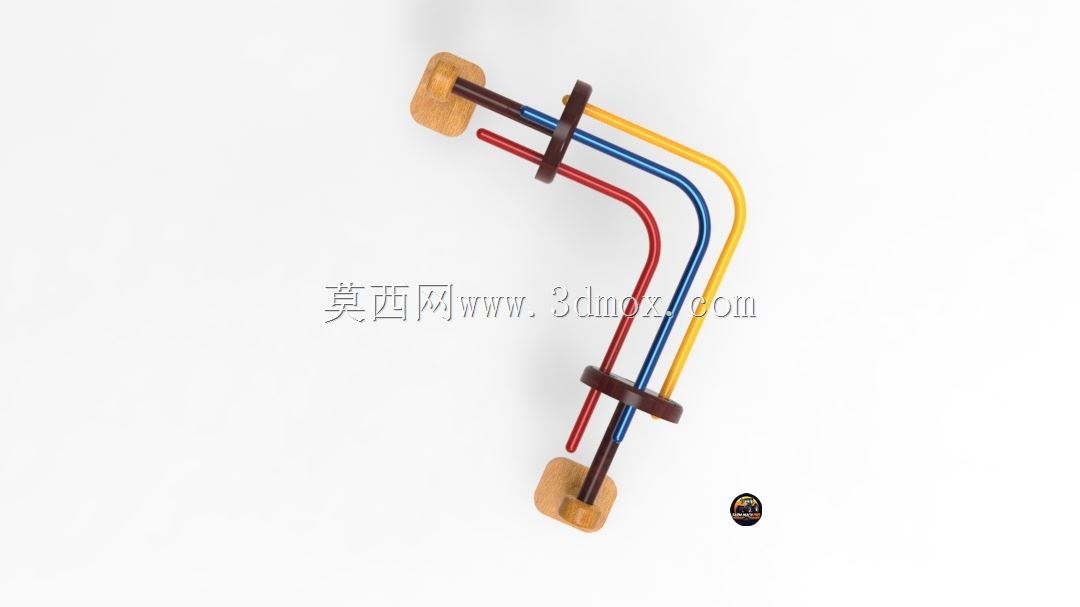

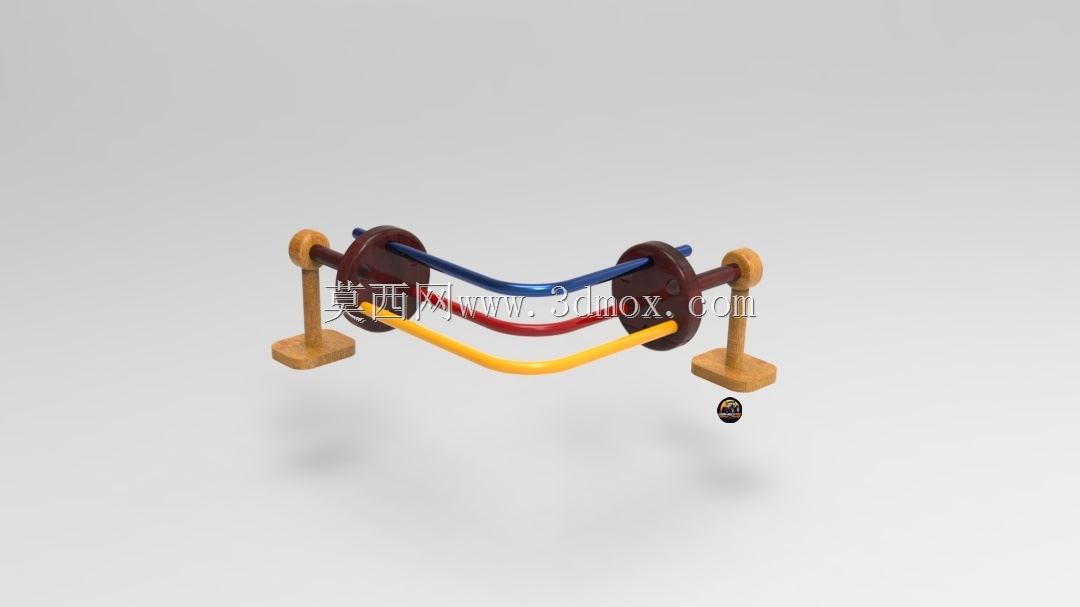

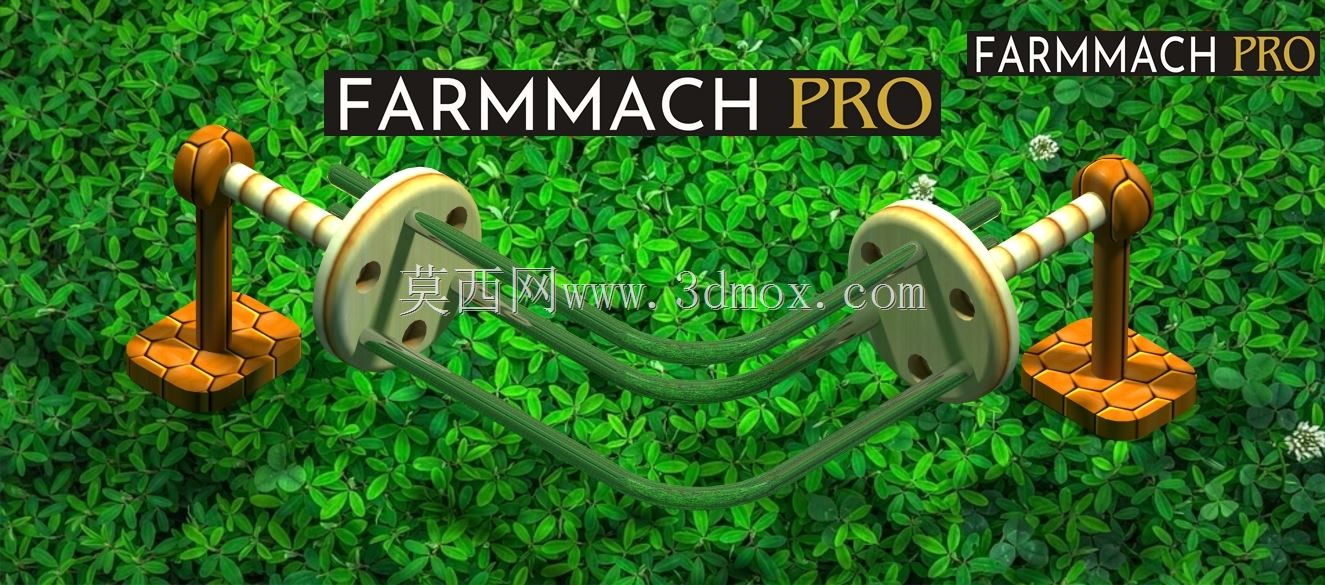

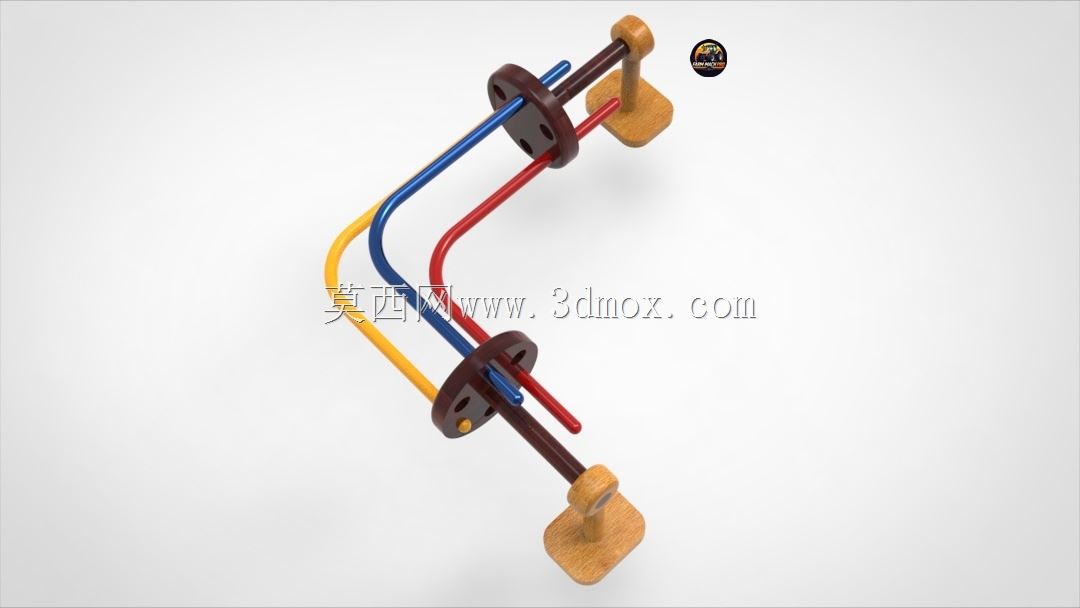

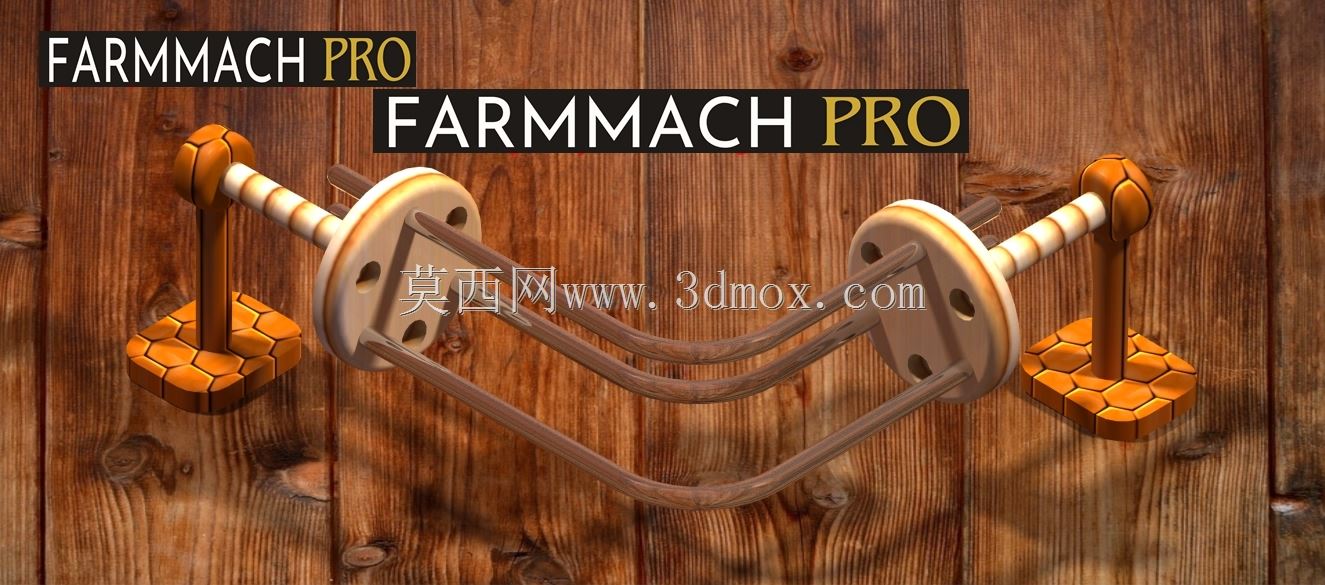

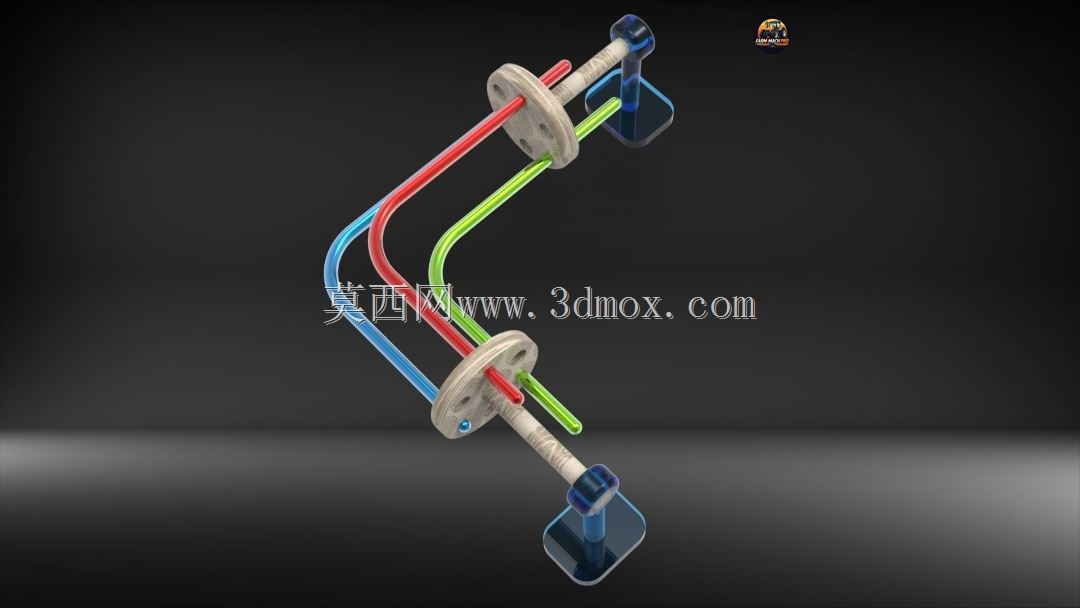

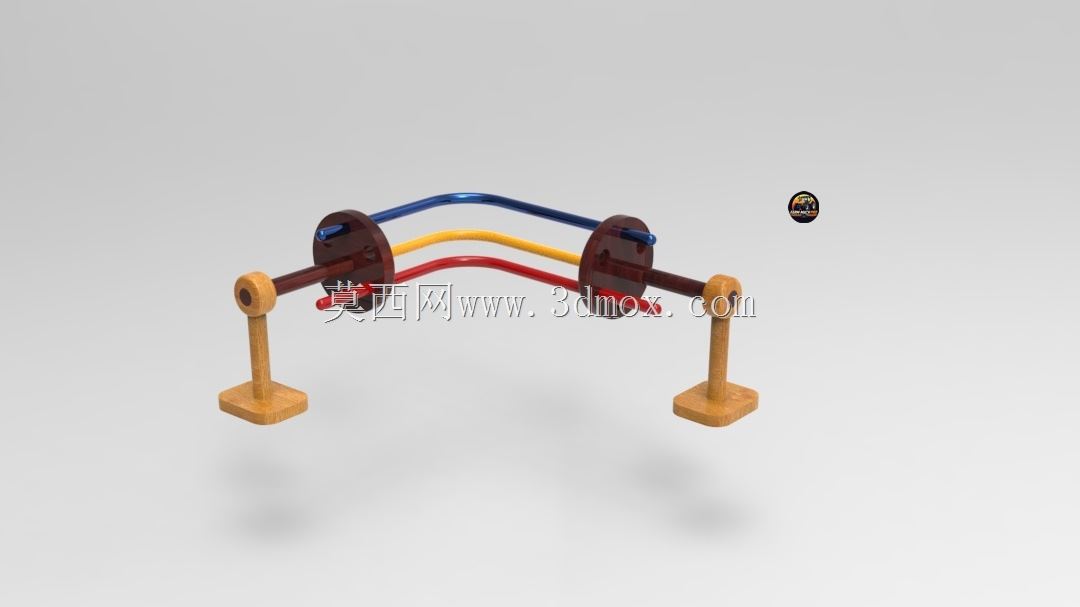

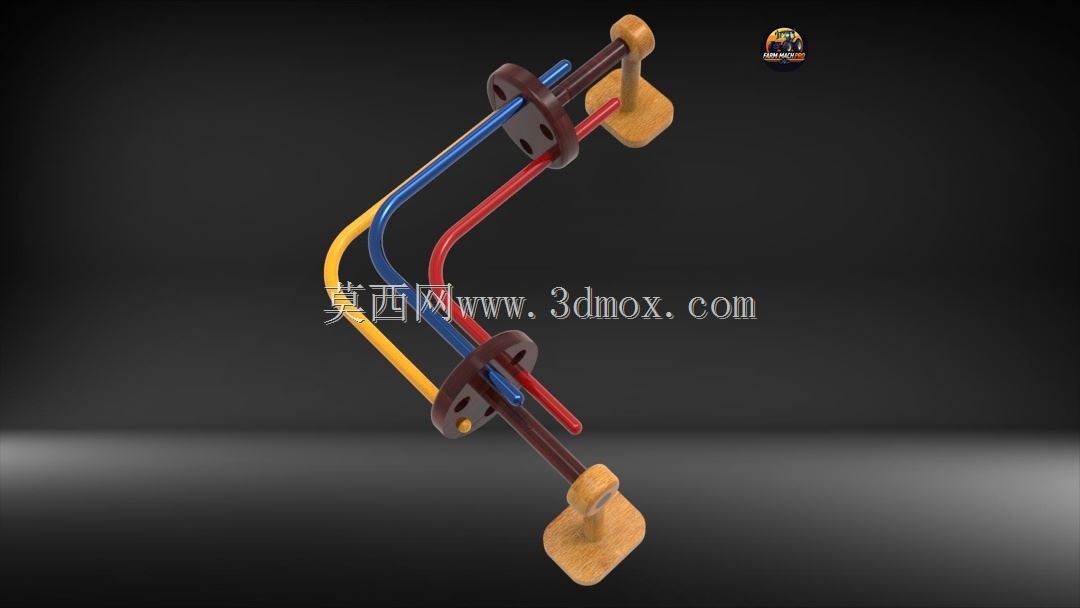

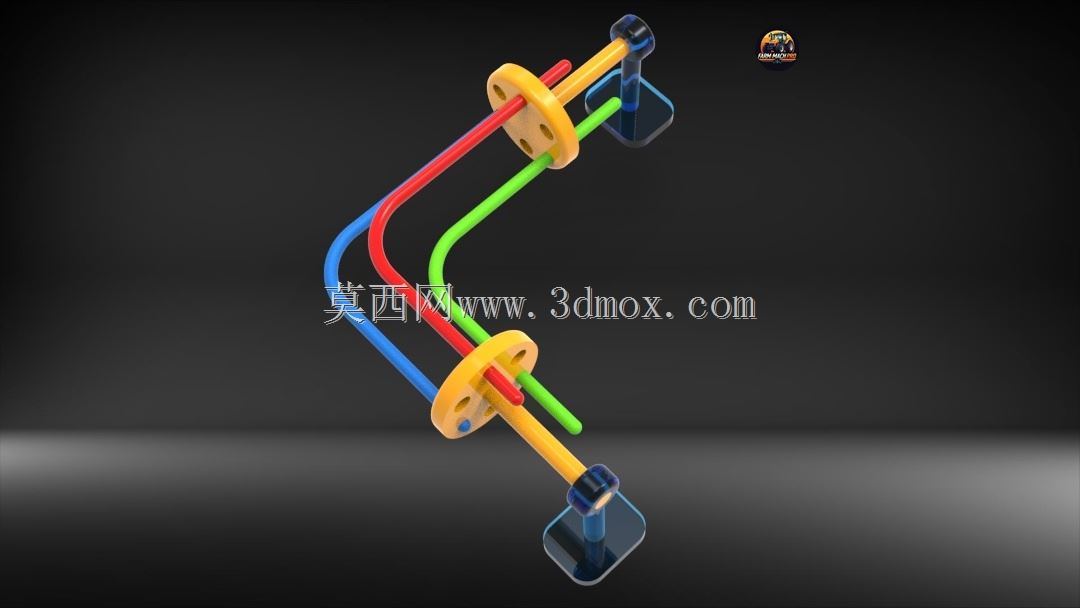

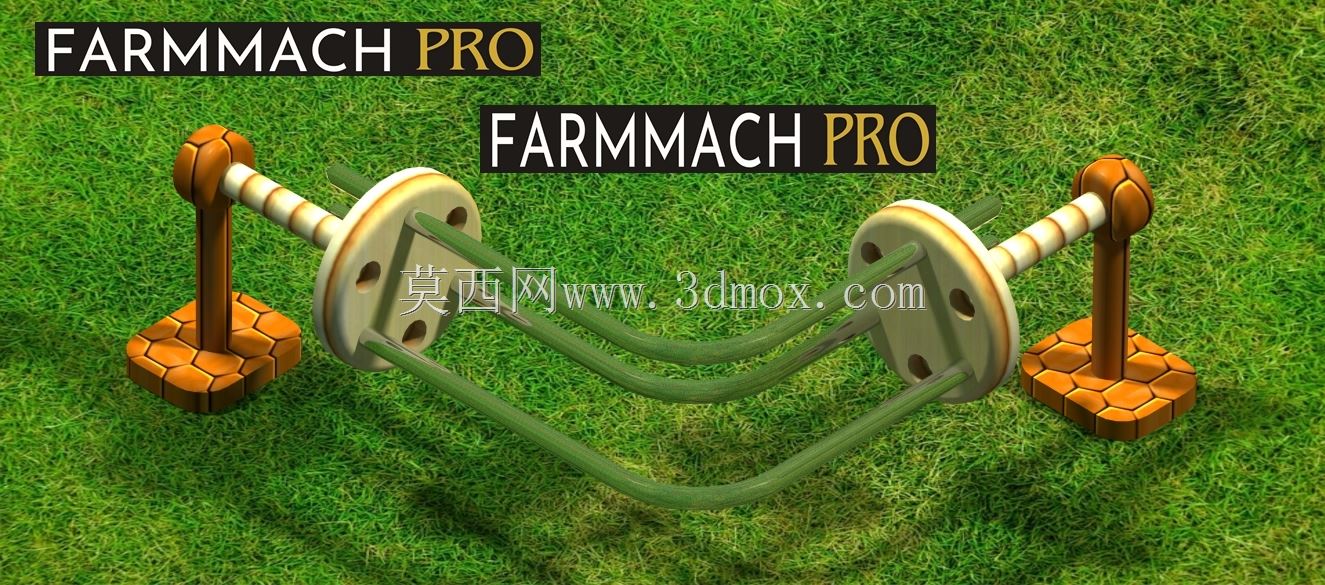

  从实际功能特性来看,这套机构的动力输入与输出端采用对称布置的盘式连接座,两个连接座之间通过多根平行布置的弧形挠性杆实现扭矩传递,两端的支撑立柱为连接座提供旋转支撑,底座采用蜂窝状加强结构,既保证了支撑刚度,又能通过结构形变吸收传动过程中的微幅振动。动力输入时,输入端连接座带动挠性杆产生可控的弹性形变,通过挠性杆与连接座安装孔之间的过盈配合摩擦力,将扭矩平稳传递到输出端连接座,整个传动过程没有刚性轮齿的硬接触,传动冲击几乎为零,即使输入转速存在小幅波动,挠性杆的弹性形变也能自动补偿转速差,避免动力传递过程中的卡顿。

  在设计思路上,这套结构没有沿用传统齿轮传动的定传动比啮合逻辑,而是通过调整挠性杆的数量、直径、弧形曲率以及安装孔的分布半径,实现不同传动比与扭矩承载能力的适配。针对农业机具这类户外作业场景,结构设计时特意简化了密封与润滑结构,整个传动机构没有需要定期加注润滑脂的啮合腔,挠性杆采用耐候性弹性材料制作,户外扬尘、潮湿环境下也不会出现磨粒磨损导致的传动失效,日常维护仅需检查两端支撑座的轴承转动顺畅度即可,大幅降低了设备的运维成本。

  从安装边界与尺寸适配角度来看,这套传动机构的两端支撑立柱中心距可根据挠性杆的长度灵活调整,单组机构的中心距调整范围可覆盖150mm至300mm区间,连接座端面预留了标准的轴孔安装位,可直接适配直径12mm至25mm的常规动力输出轴,不需要额外加工定制连接法兰。底座的安装孔采用长圆孔设计,安装时可根据机架的实际安装孔位微调固定位置,降低了配套机架的加工精度要求。需要注意的是,这套结构的额定传递扭矩上限为15N·m,仅适用于轻载传动场景,不可用于重载动力传输,安装时需保证两端连接座的同轴度误差不超过0.5mm,避免挠性杆受附加弯矩导致过早疲劳失效。

  在实际应用中,这类无齿轮传动机构可直接替换小型园林修剪设备、家用农产品加工机具、轻型物料输送台的传统齿轮减速结构,相比同功率等级的齿轮传动结构,运转噪音可降低40%以上,无润滑油泄漏风险,即使在倾斜、颠簸的作业姿态下也能稳定传递动力。同时,挠性杆本身具备过载保护特性,当输出端负载超过额定扭矩上限时,挠性杆会产生打滑形变,避免动力输入端的电机或发动机因过载烧毁,不需要额外配置过载保护离合器,进一步简化了配套设备的整体结构。
