机器人全向移动麦克纳姆轮结构设计

　　在移动机器人的行走机构选型中，全向移动方案一直是狭小空间作业场景下的核心需求，传统差速轮、阿克曼转向轮组受转向半径限制，无法在仓储分拣窄通道、实验室精密转运平台、AGV调度密集库区完成零半径转向、横向平移、斜向移动等复合动作，而麦克纳姆轮通过轮缘周向分布的斜置滚轮，可将轮毂的旋转动力分解为多个方向的矢量合力，无需额外转向机构即可实现平面内任意方向的移动，这也是这类轮组在小型自制机器人、教学实训平台、轻型转运AGV领域被广泛应用的核心原因。

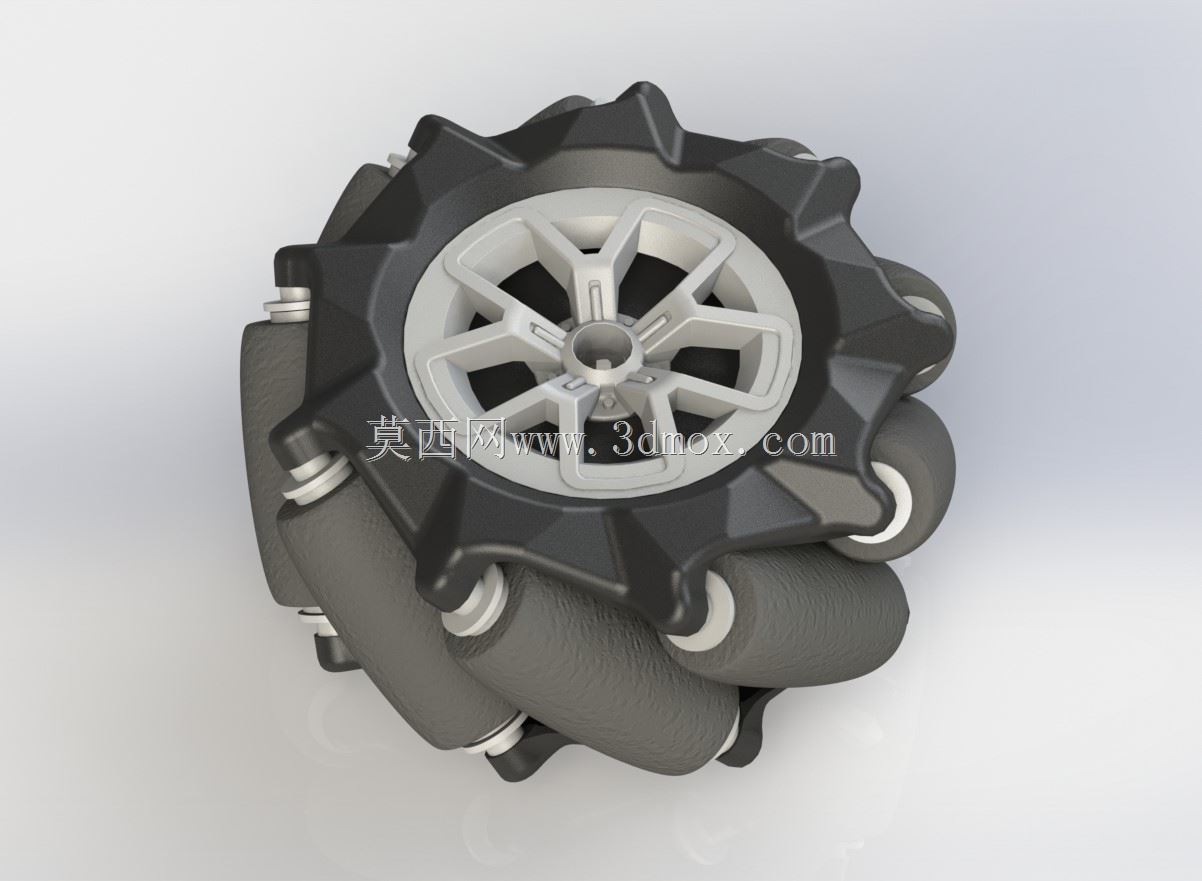

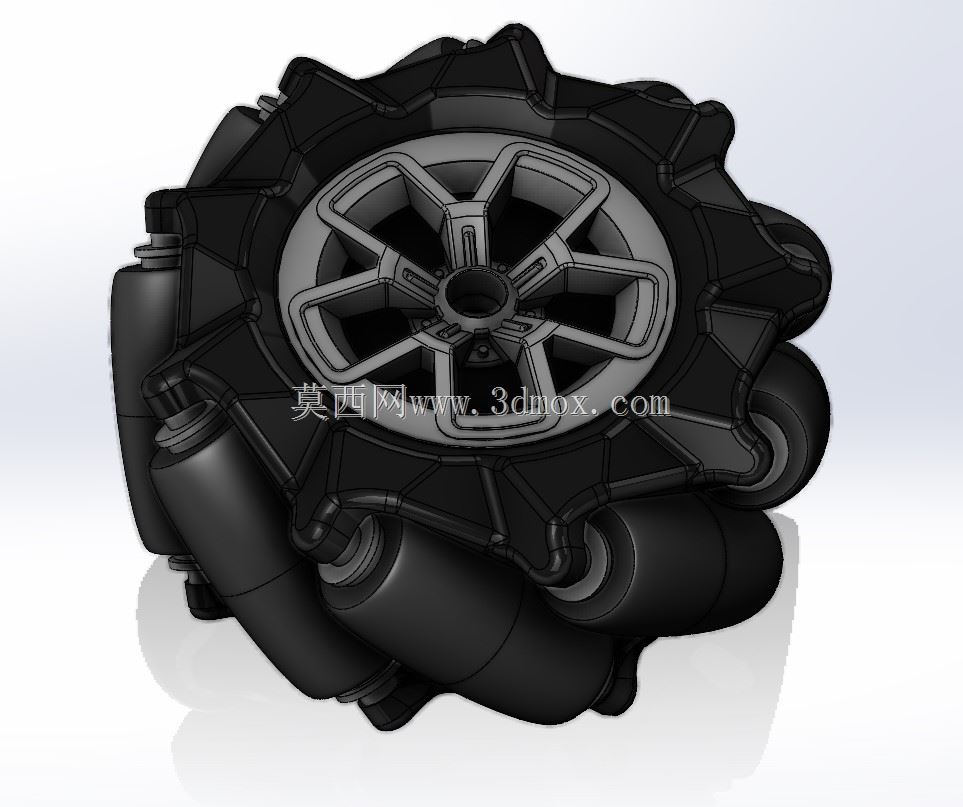

　　这款麦克纳姆轮的设计针对小型四轮机器人的安装场景做了适配，轮毂主体采用辐条式镂空结构，在保证整体结构强度的前提下尽可能降低轮体自重，减少行走电机的负载扭矩消耗。轮体外径设定为97毫米，整体宽度46毫米，这个尺寸区间刚好适配100毫米级安装空间的小型机器人底盘，不会因为轮体过宽挤占底盘内部的电池、控制板、传感器安装空间，也不会因为外径过小导致越障能力不足，应对车间环氧地坪、实验室PVC地面、普通硬质平整路面都有足够的接触面积。

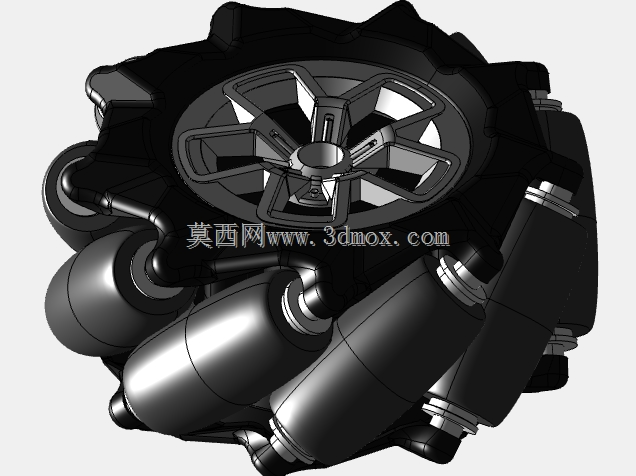

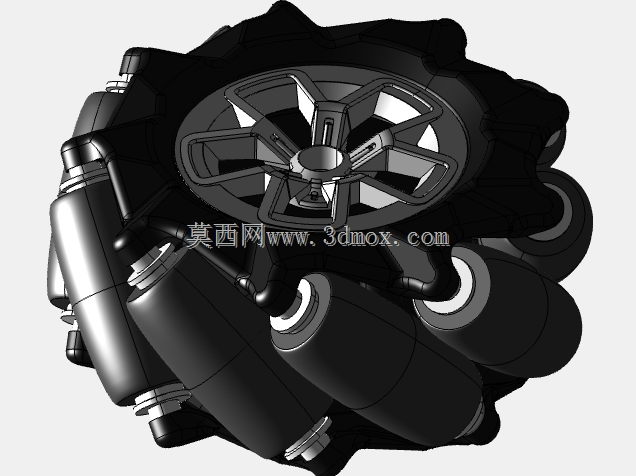

　　安装接口部分，轮毂中心设计了适配12毫米轴径的六角形凹槽，对应HEX12标准的输出轴安装规格，可直接与配套的轮毂电机、减速箱输出轴配合，无需额外设计轴连接转接件，同时预留了M4螺钉的安装孔位，可通过螺钉将轮体锁紧在套筒轴上，避免机器人急起急停、换向时轮体与输出轴出现相对滑动，保证动力传输的可靠性。轮缘周向排布的鼓形滚轮采用左右交错的布置方向，相邻滚轮的轴线与轮毂主轴线呈固定夹角，滚轮自身可绕自身轴线自由转动，当四个同规格麦克纳姆轮按照指定旋向布置在底盘四角时，通过控制各个轮子的转速差与转向组合，即可实现底盘的前进后退、左右横移、原地旋转、斜向行进等全向移动动作，相比传统舵轮转向方案，结构更紧凑，控制逻辑的可移植性更强，适合自制机器人开发者快速搭建行走底盘。

　　设计过程中针对滚轮与轮毂的连接间隙做了公差适配，滚轮的转轴采用嵌入式安装结构，保证滚轮转动顺畅无卡滞，同时避免滚轮在受径向载荷时出现窜动脱出的问题。轮体的受力分布经过校核，轮毂辐条的厚度、滚轮的排布密度都经过优化，在单轮额定承载范围内，轮体不会出现结构变形，滚轮与地面的接触压力分布均匀，不会出现局部应力集中导致滚轮过早磨损的问题。考虑到实际使用中可能遇到的地面微小颗粒、杂物情况，滚轮的外形采用鼓形设计，可减少杂物卡入滚轮与轮毂间隙的概率，降低日常维护的频次。

　　在实际装配场景中，这款轮组可直接匹配市面上常见的小型直流减速电机、轮毂电机，安装时只需保证四个轮子的安装高度一致，滚轮与地面的接触压力均匀，即可获得稳定的全向移动效果，无需额外设计复杂的悬挂结构，对于教学机器人开发、小型AGV原型验证、竞赛类机器人制作来说，这种成熟的轮组结构可以大幅缩短底盘开发周期，减少行走机构的调试工作量。轮体的各个零件拆分逻辑清晰，轮毂主体、滚轮、滚轮轴、锁紧紧固件都可单独拆分加工，不管是3D打印打样验证，还是开模小批量生产，都有较好的工艺适配性，不需要特殊的复杂加工工序即可完成制作。
