Type-C转RJ45以太网转接器结构设计

　　在日常的设备组网与外设扩展场景里，不少轻薄型笔记本、平板以及新款智能手机为了压缩机身厚度，会直接取消原生RJ45以太网接口，这就导致这类设备在需要稳定有线网络的场景下存在使用短板，Type-C转RJ45转接器就是针对这一痛点设计的外设产品。从实际工程落地的角度看，这类转接器的核心功能是完成USB-C接口的差分信号到以太网物理层信号的转换，同时兼顾便携性与使用可靠性，建模过程中需要同时考虑内部电路排布、外壳防护、接口插拔受力等多个维度的工程约束。

　　先从实际应用场景说起，这类转接器的使用场景覆盖了多个领域：在办公场景下，会议室的有线网络往往比公共Wi-Fi稳定性更高，尤其是在进行大文件传输、视频会议的时候，有线连接能避免无线信号干扰带来的卡顿、断连问题；在工业现场调试场景中，不少工程师需要用便携设备连接工业交换机、PLC等设备进行参数配置，工业现场的无线信号往往存在遮挡、电磁干扰严重的问题，有线以太网连接是调试作业的首选；在个人使用场景中，游戏玩家通过有线连接能获得更低的网络延迟，避免Wi-Fi波动导致的操作延迟，远程办公人群也能通过稳定的有线连接保障远程桌面、云办公的流畅度。

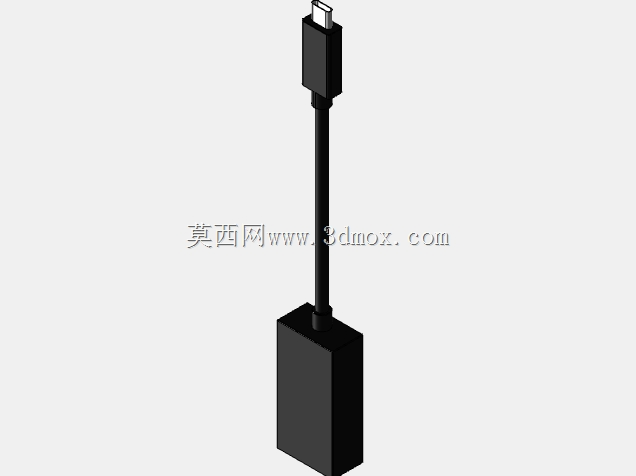

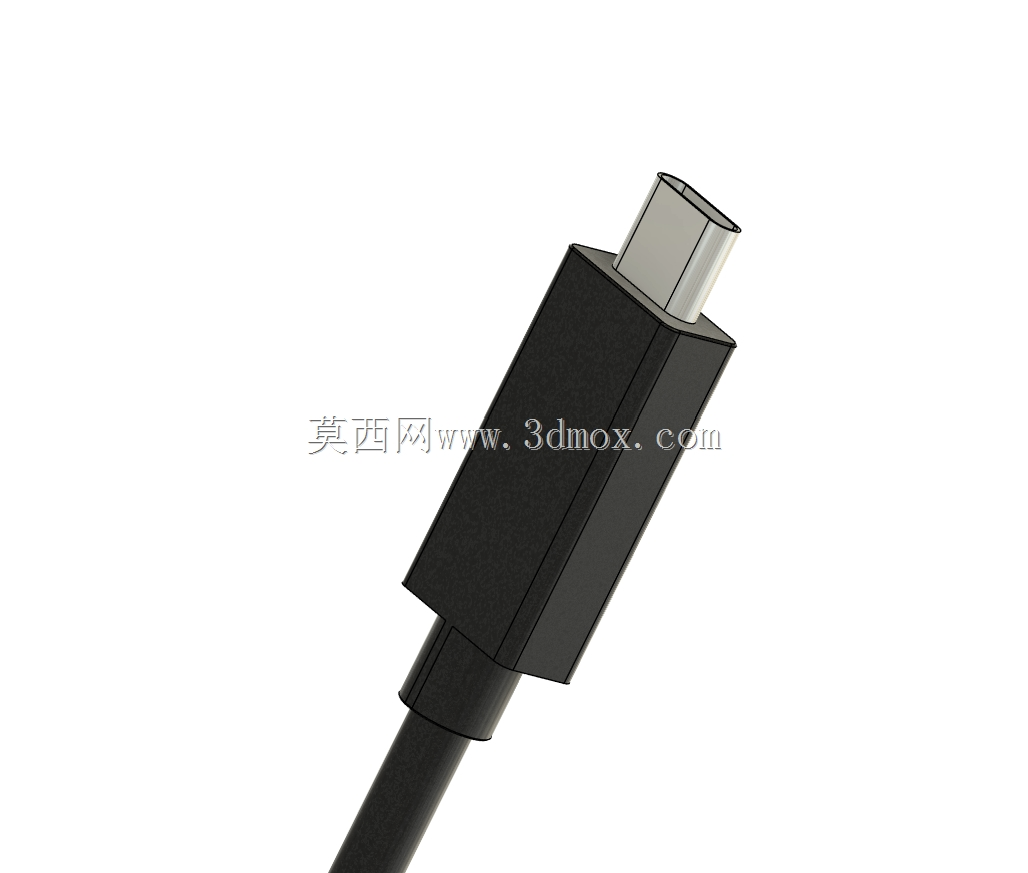

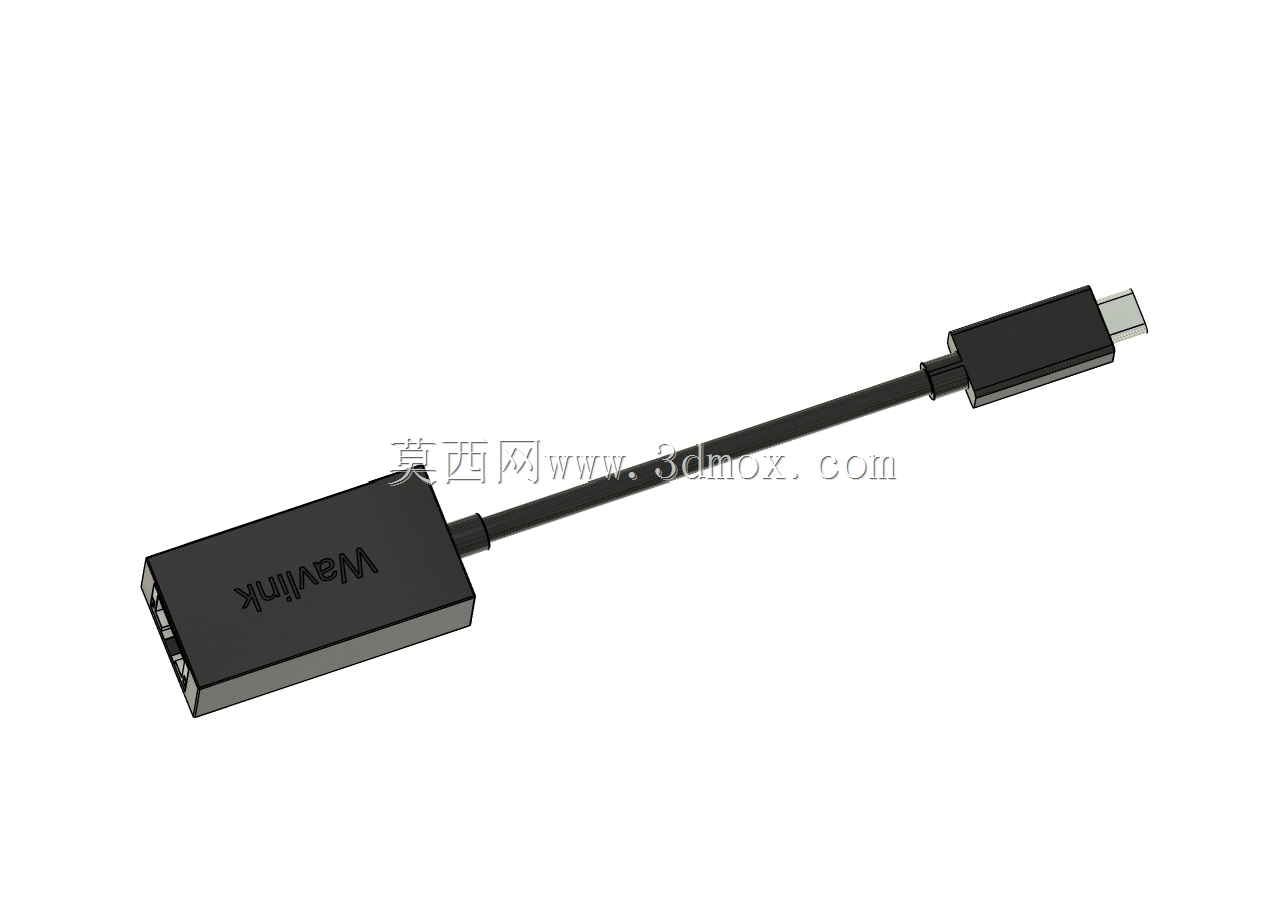

　　从产品功能特性来看，这款转接器采用直连式短线设计，线长控制在适合桌面使用的范围，既不会因为线材过长导致桌面杂乱，也不会因为线材过短影响接口插拔操作。Type-C公头采用标准24Pin接口设计，兼容支持USB3.2 Gen1及以上速率的Type-C端口，支持正反盲插，公头外壳采用金属包裹设计，既可以提升插拔时的结构强度，也能起到一定的电磁屏蔽作用，减少信号干扰。RJ45端的外壳做了圆角过渡处理，握持插拔时的手感更好，内部集成了以太网物理层转换芯片，不需要额外安装驱动，主流操作系统都可以即插即用，支持千兆以太网传输速率，能够满足绝大多数场景的带宽需求。

　　在结构设计思路上，建模时首先要确定内部PCB板的排布空间，转接器的主体外壳内部需要容纳信号转换芯片、阻容元件、接口焊点以及线材的应力释放结构，因此外壳的内部腔体尺寸需要根据PCB板的实际尺寸预留0.2-0.3mm的装配间隙，同时要在Type-C公头与线材连接的位置设计SR应力释放结构，避免长期弯折导致线材内部芯线断裂。外壳采用上下扣合的装配方式，扣合位置设计有定位卡扣，不需要额外打螺丝就可以完成固定，装配效率更高，外壳表面做细磨砂处理，既可以提升握持的摩擦力，也不容易残留指纹和划痕。线材部分采用多股屏蔽线设计，内部包含差分信号线、电源线以及地线，外层包裹TPE外被，耐弯折性能更好，能够承受日常使用中的反复弯折拉扯。

　　关于外形尺寸与安装边界，这款转接器的主体部分长宽高控制在适合随身携带的尺寸，不会占用过多的背包空间，Type-C公头的伸出长度符合通用接口规范，不会因为设备的接口位置有凹陷就出现插不到位的情况，RJ45母口的位置设计在主体的端面，插入网线之后不会和相邻的其他接口产生干涉，在实际使用的时候，不管是插在笔记本侧边的Type-C接口，还是平板底部的接口，都不会影响其他外设的插拔。建模过程中需要特别注意接口的公差配合，Type-C公头的尺寸需要符合USB-IF的规范要求，插拔力控制在合适的范围，既不会因为太松导致接触不良，也不会因为太紧导致插拔困难；RJ45母口的内部弹片位置需要精准建模，确保水晶头插入之后可以可靠卡合，不会出现松脱的情况。另外，主体外壳的边缘都做了R角处理，没有尖锐的棱角，日常携带的时候不会刮伤背包里的其他物品，也不会在插拔的时候划伤手。

　　从结构可靠性的角度考虑，建模时还需要考虑产品的跌落性能，外壳的壁厚控制在1.2mm左右，既可以保证足够的结构强度，从桌面高度跌落不会出现外壳开裂的情况，也不会因为壁厚太厚导致整体重量过大，影响便携性。内部的PCB板通过定位柱固定在外壳内部，避免晃动导致的元件虚焊，线材和PCB板的焊接位置设计有固线胶槽，点胶之后可以进一步提升线材的拉拔强度，避免拉扯线材的时候把焊点扯掉。整体的设计没有多余的装饰结构，所有的结构特征都服务于功能需求，在保证性能可靠的前提下尽可能压缩体积，提升便携性，符合数码外设轻量化、实用化的设计趋势。
