12S5P配置32140规格磷酸铁锂电池组结构

　　这套磷酸铁锂组件采用行业通用的32140圆柱电芯规格搭建12串5并的电气配置，整体模组结构围绕圆柱电芯的成组可靠性做了针对性设计，从实际应用场景来看，这类成组方案常被用于低速电动车车载动力源、户用储能备电单元、小型工业设备后备供电模块等场景，适配对循环寿命、充放电稳定性有明确要求的供电场景，相比传统铅酸储电单元，同容量下重量可降低六成以上，循环充放次数可达铅酸方案的四倍以上，能有效降低全生命周期的使用成本。

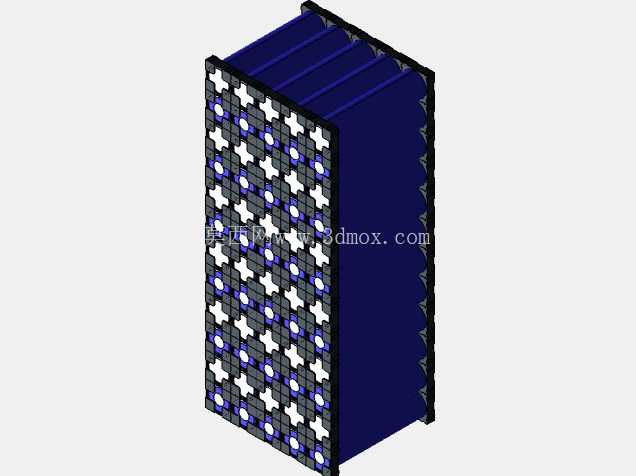

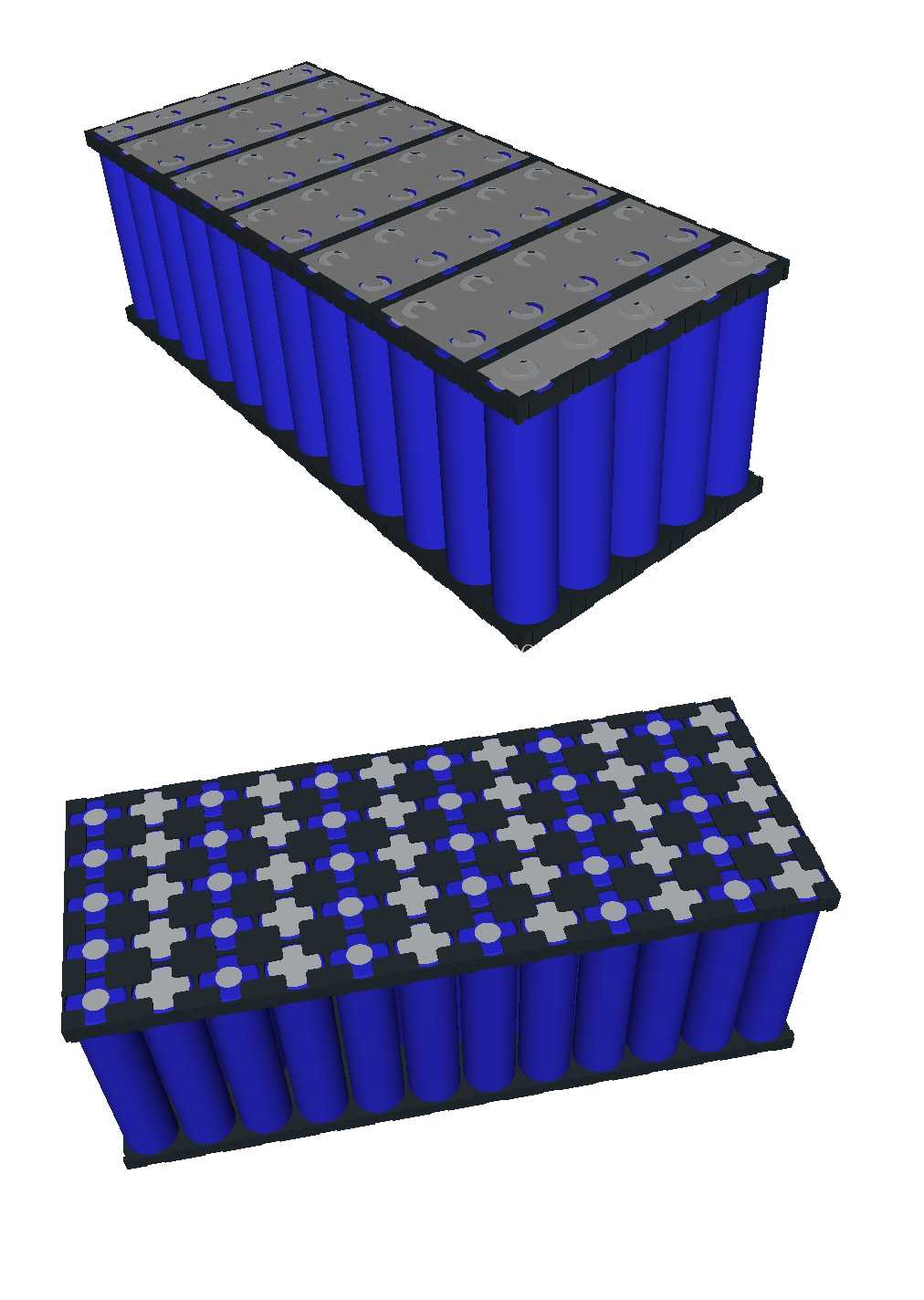

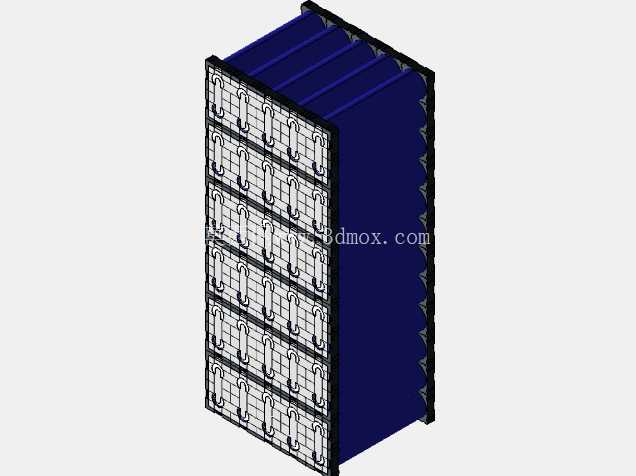

　　从结构设计思路来看，模组采用上下双层定位支架的固定方式，下层支架开设与32140电芯外径匹配的定位沉孔，每颗电芯插入对应孔位后可实现径向完全限位，避免电芯在受振动工况下出现径向窜动，上层支架对应每颗电芯的极柱位置开设避让孔，同时预留串并联连接片的走线槽位，连接片采用十字交叉布局，可同时兼顾相邻电芯的并联汇流与串间隔离的需求，支架边缘设置有卡扣式互锁结构，上下支架扣合后无需额外打胶即可实现轴向预紧，能抵消电芯在充放电过程中因温度变化产生的微小尺寸形变，避免长期使用后连接片与极柱之间出现虚接松动。

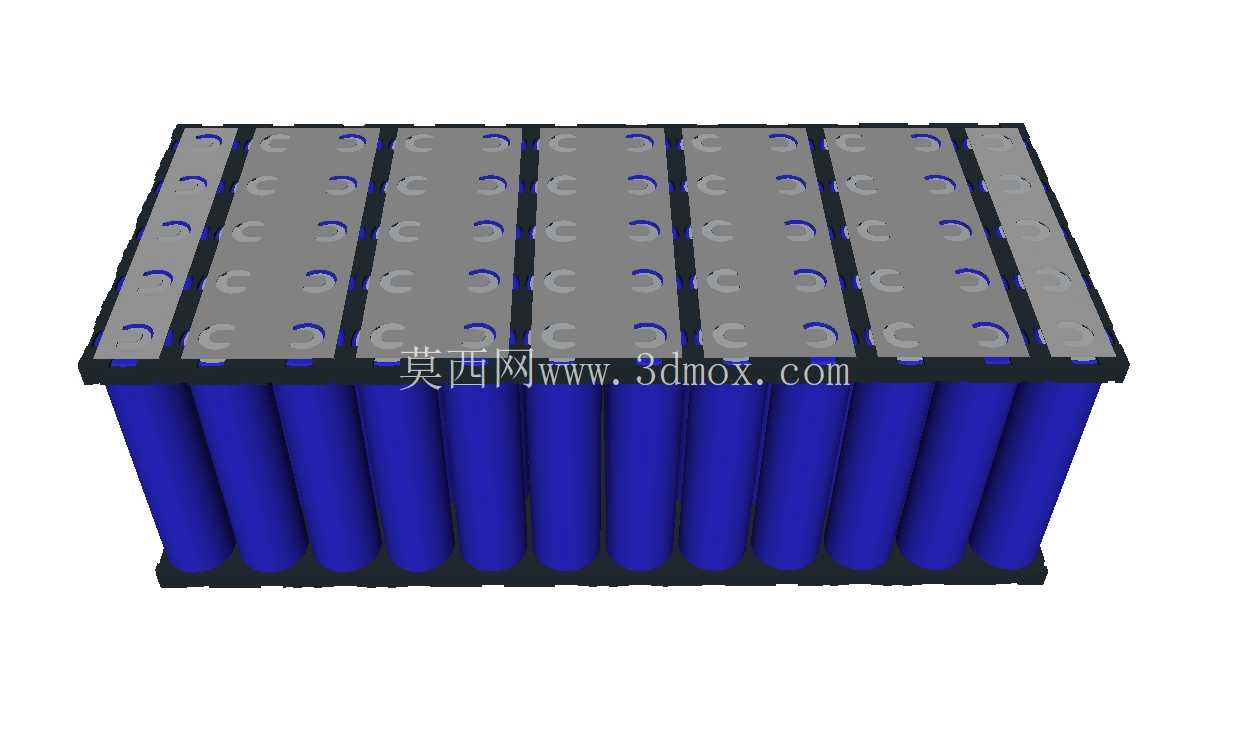

　　外形尺寸与安装边界方面，模组整体为规整长方体结构，电芯沿长度方向分5列排布，沿宽度方向分12行排布，整体高度与单颗32140电芯的高度匹配，支架四周预留有M4规格的安装固定孔位，可直接通过螺栓固定在设备的电池仓内，安装孔位的中心距公差控制在±0.2mm以内，能适配多数标准化电池仓的安装接口，模组侧面预留有总正总负输出极的安装位，可根据实际使用需求适配不同规格的输出接线端子，同时在模组顶部预留有温度传感器的粘贴位置，方便后续配套BMS管理系统时采集电芯组的实时工作温度。

　　从实际使用的功能特性来看，5并的配置可让单组模组的持续放电能力满足多数中小功率设备的供电需求，12串的配置可让模组的标称输出电压匹配常规48V供电系统的电压要求，电芯之间的间隙预留有1.5mm的散热通道，自然对流条件下即可满足1C持续充放电的散热需求，无需额外加装散热风扇即可控制电芯间的温差在5℃以内，有效避免因局部电芯温度过高导致的整组性能衰减。支架材质采用阻燃级ABS材质，可达到UL94-V0的阻燃等级，在出现单颗电芯热失控的极端工况下，可延缓火势蔓延速度，为配套设备的安全保护机制启动预留足够时间。连接片采用纯镍材质冲压成型，厚度为0.2mm，既可以保证足够的过流能力，也能在点焊加工时保证焊接可靠性，降低虚接风险。

　　在结构细节处理上，支架的电芯定位孔边缘做了R0.5的圆角导边处理，可避免电芯装配过程中蓝膜被刮破导致的绝缘失效问题，上下支架的合模面设置有0.3mm的溢胶槽，若有灌封加固需求时，结构胶可填充在溢胶槽内，提升整体结构的抗振性能，模组整体的绝缘电阻可达到100MΩ以上，满足低压电气设备的绝缘安全要求。
