三环立式共模复合扼流圈结构设计

　　在开关电源输入端口、光伏并网逆变侧EMC滤波回路、工业伺服驱动动力进线端这类对共模差模干扰抑制有双重要求的场景里，单组磁环的扼流器件往往很难同时覆盖宽频段的噪声衰减需求，这款三环叠构的复合扼流圈就是针对这类痛点完成的结构设计。从实际使用的工况来看，这类扼流圈需要同时承载功率回路的额定工作电流，还要对线路上耦合的共模高频噪声形成足够的感抗阻碍，同时不能让功率回路的正常工频/低频工作信号产生过多损耗，这就对磁体结构和绕组排布提出了很具体的要求。

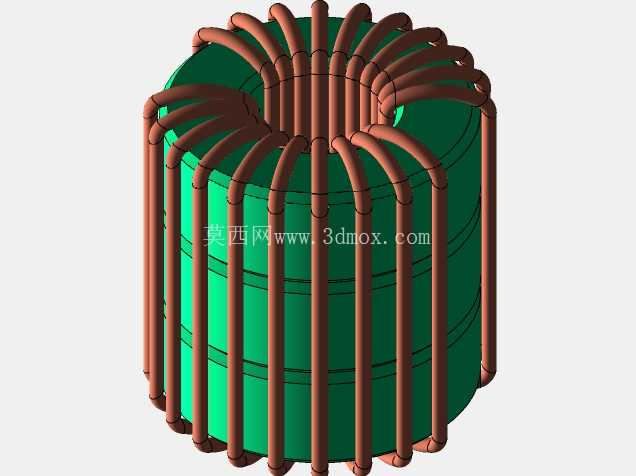

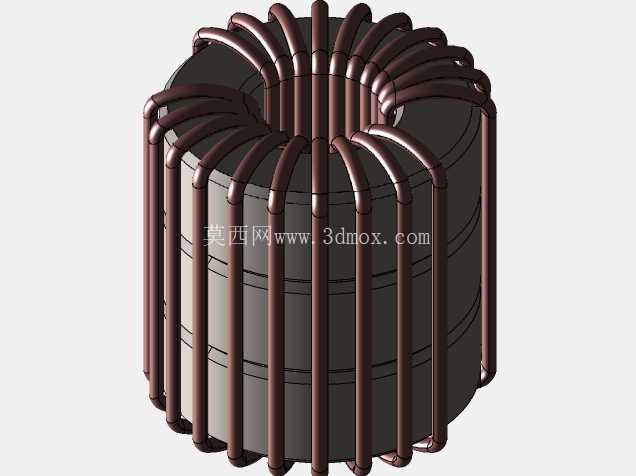

　　设计阶段首先确定的是三环叠合的磁芯构型，区别于传统单环磁芯绕制的共模电感，三层同规格磁环同轴叠装后，等效磁路长度和有效导磁截面积都得到了提升，在相同绕组匝数下可以获得更高的共模电感量，同时叠环结构也能分散单环磁芯在大电流下的磁饱和风险，避免瞬时浪涌电流通过时感量骤降失去滤波作用。绕组采用多根绝缘漆包铜线沿磁环周向均匀排布的立绕方式，每匝铜线都垂直于磁环端面沿轴向贯穿磁环内孔后弯折沿外环壁回落，这种绕法首先保证了三相绕组（或多组并联绕组）的对称性，每匝的走线长度、与磁环的耦合位置完全一致，不会因为绕组不对称额外引入差模噪声；其次立绕结构让绕组的散热面积更大，铜线之间的间隙均匀，长时间通流时的热量可以顺着铜线和间隙快速散出，不会出现局部积热导致绝缘层老化加速的问题。

　　尺寸边界上这款器件的外径控制在38mm，轴向总高度19mm，内孔直径13mm，这个尺寸是严格按照PCB板上常用的EMC滤波器件安装位预留空间设计的，安装时可以直接通过磁环底部的平面贴合PCB板面，绕组引出端按照标准引脚间距预留焊盘位置，不需要额外增加固定支架就能完成波峰焊或回流焊装配，不会和周边的电解电容、保险丝座、输入端子等器件产生结构干涉。从功能特性上看，三环叠构的设计让这款扼流圈可以同时覆盖150kHz到30MHz的常用EMC测试频段，对共模噪声的插入损耗比同体积单环扼流圈高6-8dB，同时绕组的直流电阻可以控制在很低的水平，额定工作电流下的压降完全满足工业类电源的能效要求。

　　在实际选型匹配时，结构工程师不需要额外调整原有设备的进线滤波腔室尺寸，只要原有安装位可以容纳38mm直径、19mm高度的圆柱型器件，就能直接替换原有单环扼流圈来提升滤波效果；建模过程中绕组的弯折半径、铜线与磁环表面的安全绝缘间隙都做了准确还原，磁环之间的叠合公差控制在0.1mm以内，完全符合实际生产中的绕制工艺要求，不会出现建模结构和实际生产工艺脱节的问题，不管是用来做设备整机的EMC性能仿真，还是做PCB布局的干涉检查，都可以直接调用这个模型完成结构验证，不需要二次修正尺寸参数。另外绕组的排布方式也充分考虑了生产中的绕制可行性，每匝铜线的弯折位置都避开了磁环的棱角，不会出现绕制时绝缘漆被刮破的风险，相邻铜线之间的间隙均匀，满足安规要求的爬电距离，不需要额外增加绝缘隔片就能满足基本绝缘的要求。
