TL800-2螺丝接线端子结构设计

　　在低压配电、小型电控设备的布线环节里，接线端子是实现导线可靠接续、避免裸线搭接短路的核心基础元件，这款TL800-2规格的螺丝式接线端子，就是针对小电流信号回路、低压电源分支场景开发的接续部件。从实际工程选型的角度看，这类端子最常出现在小型电源模块的输出端、工控板卡的外接接线位、小型变压器的二次侧出线位置，用来替代传统的焊线接续，既可以降低现场接线的工艺难度，也能方便后期运维时的线路拆改，不需要反复烫锡拆焊，只需要松开顶部的锁紧螺丝就能完成导线更换。

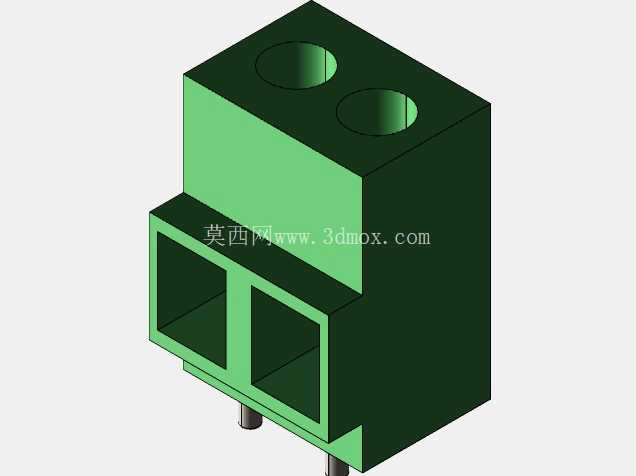

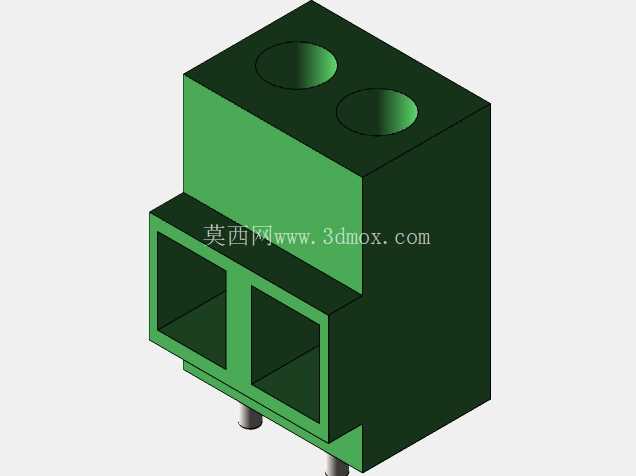

　　从结构设计逻辑来看，这款端子采用了上下分层的绝缘基座结构，主体绝缘部分采用深绿色工程塑料注塑成型，材料本身具备UL94-V0级的阻燃特性，能够满足电控设备内部的阻燃安全要求，避免接线松动打火时引燃基座。基座上部设计了两个圆形的螺丝过孔，对应两个独立的接线位，每个孔位下方对应一个独立的压线腔，两个压线腔之间用绝缘隔板完全隔开，从物理结构上避免两个接线位之间的飞弧、短路风险，哪怕单路接线出现松动打火，也不会波及相邻的接线回路。下部的两个方形空腔就是压线腔体，腔体内部预留了金属压线弹片与螺丝的安装空间，导线剥除绝缘层后插入腔体，拧紧顶部的锁紧螺丝，就可以通过螺丝下压带动金属压片压紧导线线芯，实现可靠的电气连接与机械固定。

　　安装边界方面，这款端子采用直插式焊针固定结构，底部伸出的单根定位焊针可以直接插入PCB板对应的安装孔内，过波峰焊后就能完成端子与电路板的机械固定与电气连接，不需要额外的螺丝固定结构，能够大幅提升SMT或者波峰焊产线的装配效率。整体外形为规整的长方体结构，两个接线位沿宽度方向并排布置，安装时只需要在PCB上预留对应间距的焊盘与插针孔，不需要额外预留侧面的操作空间，顶部的螺丝操作孔垂直向上，接线时可以垂直使用螺丝刀锁紧，操作空间预留只需要考虑端子上方的螺丝刀活动行程即可，非常适合在空间紧凑的小型电源模块、嵌入式控制设备内部使用。

　　从实际使用的功能特性来看，这种螺丝式接线端子相比弹簧式端子，有着更大的压紧力，能够适配不同线径的单股、多股铜导线，哪怕是带冷压端头的导线也能可靠压紧，不会因为设备长期运行的振动出现导线松脱的问题。绝缘基座的壁厚设计经过了耐压验证，相邻接线位之间的绝缘隔板厚度足够，能够承受AC2000V的工频耐压测试，满足低压电控设备的电气间隙与爬电距离要求。顶部的两个锁紧螺丝采用标准十字槽设计，适配常规的十字螺丝刀，不需要专用工具就能完成接线操作，现场运维的通用性很强。

　　在建模过程中，需要重点关注几个关键尺寸的配合：首先是顶部螺丝过孔与内部金属件的同轴度，如果孔位偏移，会导致螺丝刀无法对准螺丝槽，大幅提升接线操作的难度；其次是压线腔体的内部尺寸，既要保证金属压片有足够的活动行程来适配不同线径的导线，也要避免腔体过大导致塑料基座的结构强度下降，在螺丝锁紧时出现基座开裂的问题；最后是底部插针的位置度，插针与基座底面的垂直度、插针之间的位置公差必须控制在PCB安装的允许范围内，否则过波峰焊时会出现插针无法插入孔位、端子歪斜的问题，直接影响整板的装配良率。另外，基座外表面的脱模斜度也需要结合注塑工艺做合理设置，避免注塑生产时出现脱模困难、表面拉伤的问题，同时两个接线腔之间的隔板要做圆角过渡，减少注塑时的应力集中，避免长期使用后隔板出现开裂的情况。
