壁挂立式两用显示设备安装固定支架

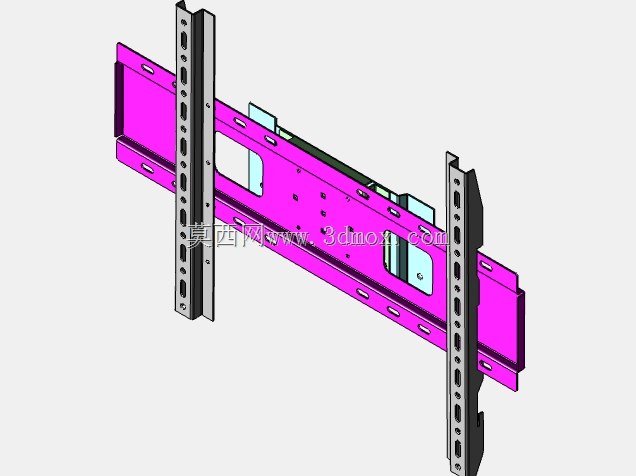

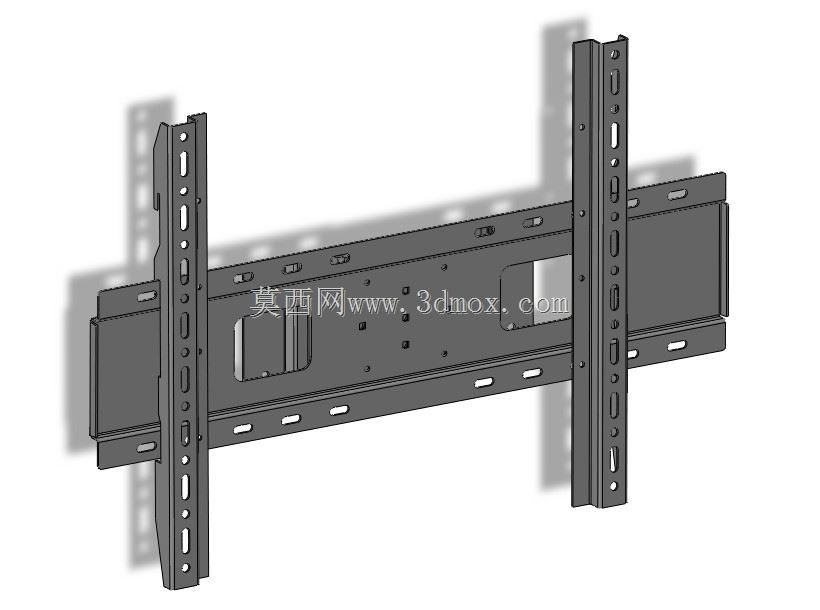

　　日常做商显配套结构设计时，这类安装支架是接触频次极高的五金构件，它的核心应用场景覆盖两大块：一是开放式办公区的立式信息屏框架安装，二是普通墙面的电视、显示器壁挂固定，不用额外做定制转接件就能适配多数常规尺寸的平板显示设备。从实际落地的工况来看，这类支架首先要解决的是安装后的承重稳定性，主体承载板采用长条形冲孔结构，不是为了省料，而是预留了足够多的位置调整余量——不同品牌的显示设备背部安装孔位间距差异很大，从75mm×75mm的小屏VESA孔，到400mm×400mm的大屏孔位，都能通过板上的阵列孔找到对应固定点，不用现场重新打孔扩孔，能大幅降低现场安装的工时损耗。

　　两侧的挂装竖轨做了等距的长圆孔与定位卡槽设计，和主体承载板配合时，能实现上下高度的微调，安装时先把竖轨固定在墙面或者立式框架的立柱上，再把装好承载板的显示设备挂到竖轨上，最后通过侧边的紧固螺丝锁死，既避免了安装时全程托举大屏的体力消耗，也能在后期维护时快速拆卸设备，不用整体拆解支架结构。设计这类支架的时候，首先要考虑的是安装边界的适配性：主体承载板的宽度要覆盖常规显示设备的背部安装区，同时不能超出设备背部的轮廓，避免安装后从屏幕侧面露出支架结构影响美观；竖轨的长度要匹配不同安装面的固定点位，比如安装在轻钢龙骨墙面上时，竖轨的上下固定孔要能对准竖向的龙骨位置，保证膨胀螺丝能打入受力基层，不会因为固定在石膏板层导致承重不足脱落。

　　从结构受力的角度看，承载板上的翻边结构是关键的强度补强设计，平板钣金如果没有翻边，承受大屏重量时很容易出现中部弯折变形，沿着板件长度方向做的折弯翻边，相当于给平板加了加强筋，在不增加板材厚度的前提下，能把整体承重能力提升40%以上，同时板件上预留的穿线缺口，能让显示设备的电源线、信号线从支架内部穿过，避免线路外露杂乱，也能防止线路被支架挤压破损。实际选型时要注意，这类支架的安装孔位公差要控制在±0.5mm以内，如果孔位偏差太大，安装时会出现螺丝无法对齐、屏幕挂装后歪斜的问题；竖轨和承载板的挂接配合间隙不能超过1mm，间隙过大的话，屏幕挂装后会出现前后晃动的情况，人员触碰屏幕时容易产生异响甚至脱落风险。

　　另外，支架的所有边缘都做了钝化折边处理，没有裸露的钣金锐边，安装人员操作时不会被割伤，这也是五金结构件设计时很容易被忽略的细节——很多同类支架为了加工省事，直接切割板材后不做边缘处理，现场安装时很容易造成工伤。针对立式框架安装的场景，支架的竖轨上预留了和方管立柱适配的固定孔，不用额外焊接转接角码，直接用螺栓就能把竖轨锁在立式框架的立柱上，适配展会、大堂、前台这类需要临时或者长期放置立式信息屏的场景；针对墙面安装的场景，竖轨上的上下固定孔间距符合常规壁挂安装的受力要求，上下两个固定点的距离不小于300mm，能形成足够的抗倾覆力矩，哪怕屏幕受到一定的水平推力，也不会出现支架翻倒的情况。很多人觉得这类支架结构简单，就是几块钣金拼起来，实际上从孔位排布到折弯角度，每一处细节都要匹配实际安装的工况：比如承载板上的葫芦孔设计，能让安装人员先把螺丝拧在屏幕背部，不用完全拧下螺丝就能把屏幕挂到支架上，降低安装难度；板件上的减重孔不是随意开设的，都是在受力较小的区域开孔，避开了主要的承重传力路径，不会因为开孔降低整体结构强度。
